9440572990 Rev C 15

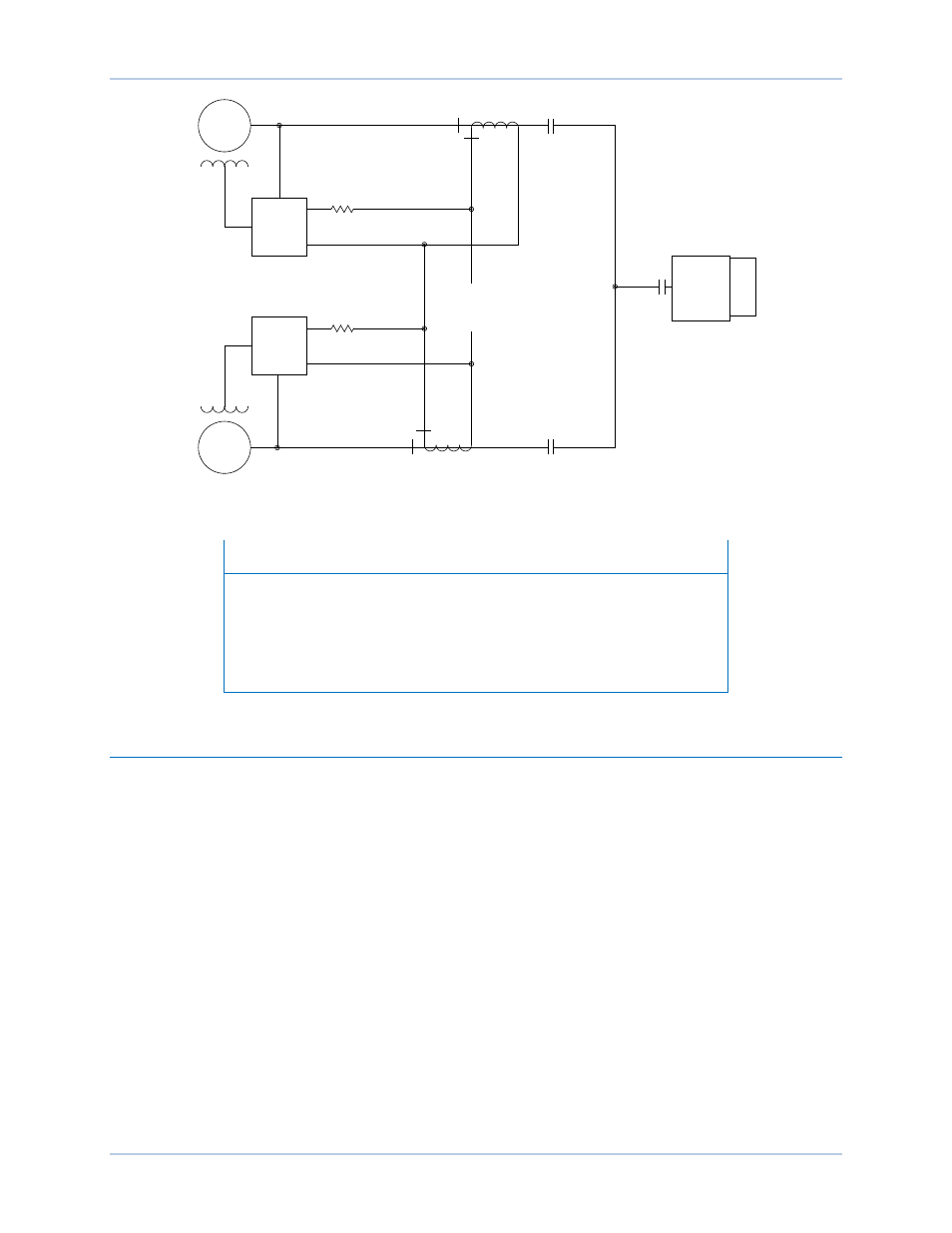

Figura 7. Conexiones para la Compensación de Corriente Cruzada
Nota
Si una máquina está fuera de línea, el devanado secundario de la
compensación de corriente cruzada del transformador de esa
máquina debe estar colocado en cortocircuito.
De lo contrario, el esquema de compensación de corriente cruzada no
funcionará.
Tensión del Bus
Monitorear la tensión del bus permite la detección de falla del bus, coincidencia de tensión del generador
y el bus y sincronización del generador con la utilidad/bus. Estas características se describen en la
sección Sincronizador de este manual. La medición de tensión del bus trifásico se aplica a los terminales
B1, B2 y B3 del DECS-250N. La medición de tensión se aplica típicamente a través de un transformador
de tensión suministrado por el usuario pero también puede aplicarse directamente. Estos terminales
aceptan conexiones trifásicas y de tres hilos en los terminales B1 (A), B2 (B) y B3 (C) o conexiones
monofásicas en B3 (C) y B1 (A).
La medición de la entrada de tensión del bus acepta un voltaje máximo de 600 Vca y tiene una carga de
menos que 1 VA.
Los voltajes del devanado primario y secundario del transformador se introducen en los ajustes que
utiliza el DECS-250N para interpretar la medición de tensión aplicada. La información sobre la
configuración del DECS-250N para la medición de tensión del bus se proporciona en la sección
Configuración de este manual.
Las conexiones típicas de la medición de tensión del bus se ilustran en la Figura 8.
GEN 1
GEN 2
CCCT+
CCCT–
DECS-250
CCCT+
CCCT–
CT
CT
LOAD CCC
Enable
Contact
P0062-47
DECS-250
1 ohm
1 ohm
CARGA
Habilitar
Contacto
DECS-250N Medición de Tensión y Corriente
