9440572990 Rev C 53

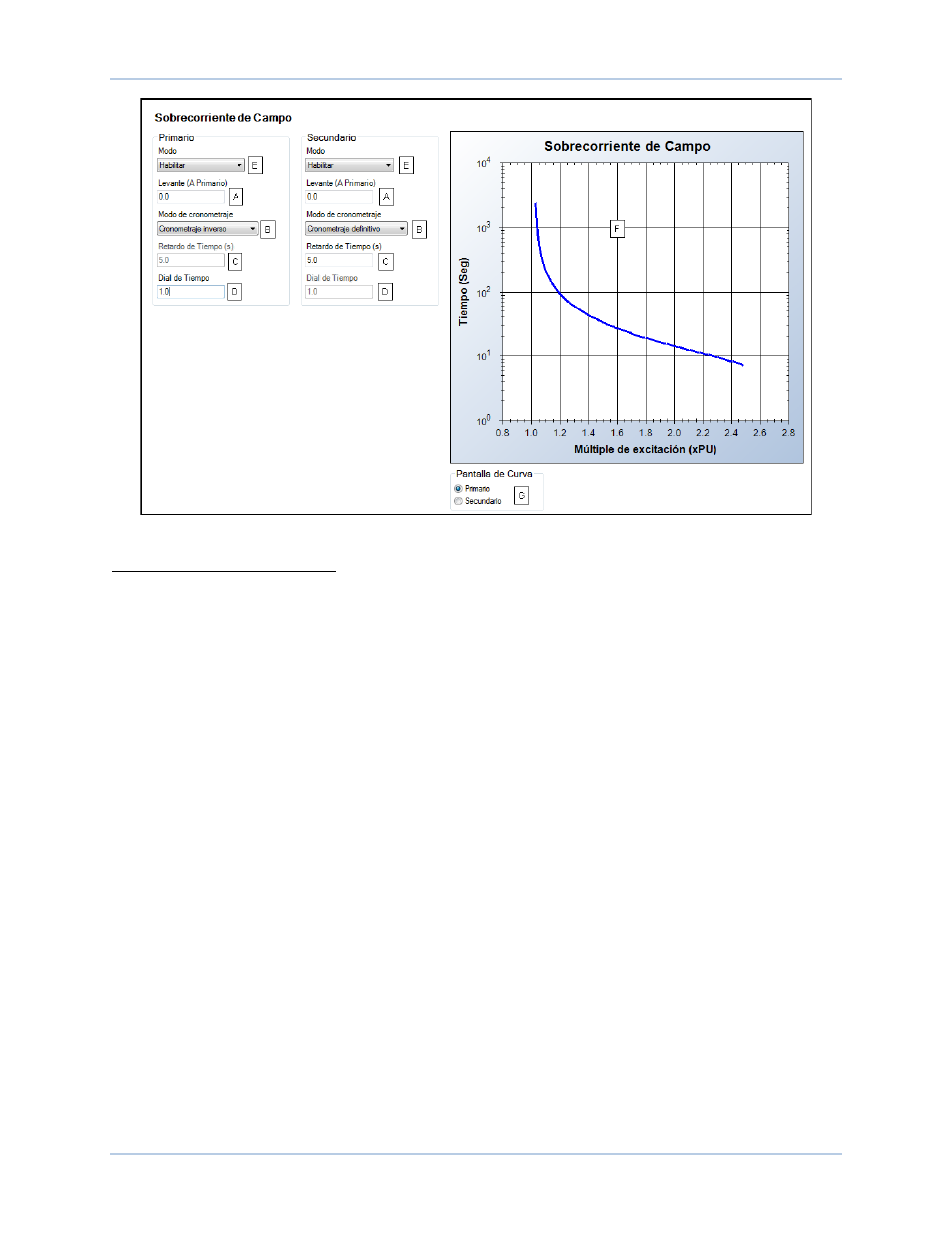

Figura 37. Ajustes de protección de sobrecorriente de campo
A Field Overcurrent Pickup (A): Adjustable from 0 to 22 Adc in 0.1 Adc increments.
B Modo de temporización: seleccione Temporización independiente (Definite Timing) o Temporización
inversa (Inverse Timing).
C Retardo de sobrecorriente de campo (s): puede ser un valor comprendido entre 0 ó 5 segundos y 60
segundos, ajustado en incrementos de 0,1 segundos.
D Dial de tiempo de sobrecorriente de campo: puede ser un valor comprendido entre 0,1 y 20, ajustado en
incrementos de 0,1.
E Field Overcurrent Mode: Select Disabled or Enabled.
F Curva de activación de sobrecorriente de campo inversa.
G Opciones de visualización de la curva.
Monitor de Excitador de Diodo
El monitor de excitador de diodo (EDM – siglas en inglés de: Exciter Diode Monitor) controla la condición
de semiconductores sin escobillas de potencia del excitador monitoreando la corriente de campo del
excitador. El EDM detecta los diodos abiertos y los diodos giratorios en corto en el puente del excitador.
Los ajustes del EDM se muestran en la Figura 38. Cuando se implementa el EDM, es imperativo que el
usuario conozca y especifique el número de polos para la armadura del excitador y el rotor del
generador. Para una medición confiable de un diodo abierto, el excitador al coeficiente
A del polo del
generador debería ser de 1,5 o mayor y el nivel de corriente de campo no debería ser menor a 1,5 Acc.
Un cálculo de coeficiente de polo, disponible en BESTCOMSPlus
® , puede usarse para calcular el
coeficiente de polo a partir de un número de armadura del excitador y polos del rotor del generador.
DECS-250N Protección
