El DECS-250N ha fijado niveles inhibidores de EDM para prevenir molestas indicaciones de diodo fallido
mientras la frecuencia del generador sea menor a 40 Hertz o mayor a 70 Hertz. La operación del EDM
también se inhibe cuando el nivel de la corriente de campo está por debajo del ajuste del nivel de
deshabilitado.

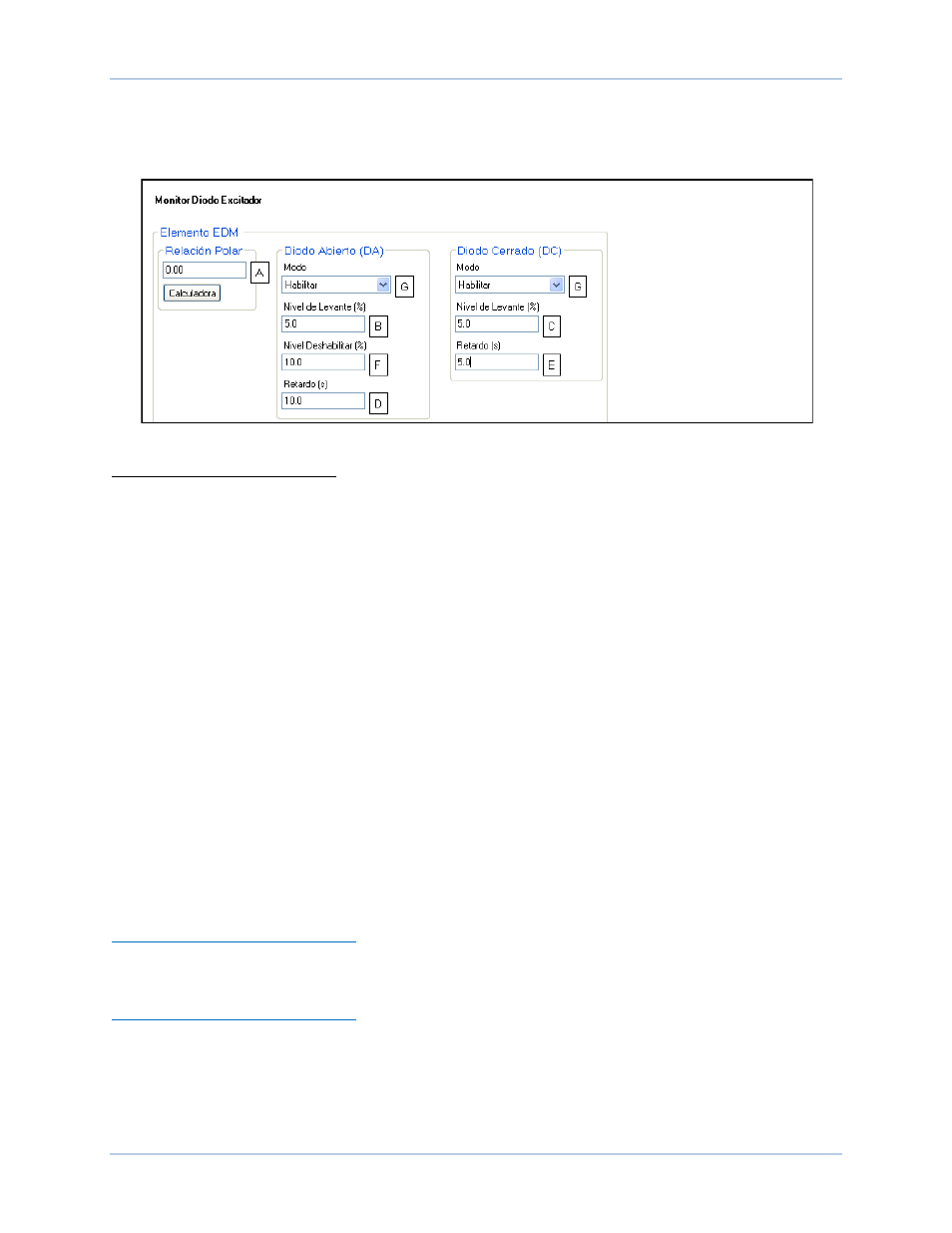

Figura 38. Ajustes de Protección de Monitor de Excitador de Diodo
A Coeficiente del Polo del EDM: Ajustable desde 0 a 10 en incrementos de 0,01.
B Nivel de Activación de Diodo Abierto (%): Ajustable de 0 a 100% en incrementos de 0,1%.
C Nivel de Activación de Diodo en Cortocircuito (%): Ajustable de 0 a 100% en incrementos de 0,1%.
D Retardo de Diodo Abierto (s): Ajustable de 10 a 60 segundos en incrementos de 0,1 segundo.
E Retardo de Diodo en Corto (s): Ajustable de 5 a 30 segundos en incrementos de 0,1 segundo.
F Deshabilitar Nivel (%): Ajustable de 0 a 100% en incrementos de 0,1%.
G Modo: Seleccionar Deshabilitar o Habilitar.
Ajustar el Nivel de Activación – Número de Polos del Generador Desconocido
El DECS-250N puede detectar condiciones de diodo en corto cuando no se conoce el número de polos
del generador. Para brindar esta protección, deshabilitar la protección de diodo abierto, ajustar el
coeficiente del polo en cero, y habilitar la protección de diodo en corto. Multiplicar por 30 el máximo nivel
de rizado de EDM, obtenido en Encontrar la Máxima Corriente de Campo de Rizado. El multiplicador
puede variar entre 20 y 40 para aumentar o disminuir el margen de activación. Sin embargo, reducir el
multiplicador podría resultar en molestas indicaciones de diodo en corto.
Testeo de los Ajustes de EDM
Encender el generador del estado de reposo y aumentar la velocidad y tensión al valor nominal. Cargar
la máquina hasta su nivel nominal y confirmar que no ocurran anuncios de diodo fallido. Todas las guías
de ajuste del EDM presentadas aquí presumen que los diodos de excitación no estuvieron abiertos o en
corto en el momento del ajuste y prueba.
Falla de Entrada de Potencia
Una falla de entrada de potencia existe cuando cualquiera de las siguientes situaciones ocurre:
Potencia de Funcionamiento fase-1
Cuando la potencia de funcionamiento disminuye por debajo de 50 Vca, existe una condición de falla de
entrada de potencia.
Potencia de Funcionamiento fase-3
•
Las tres fases de potencia de funcionamiento disminuyen por debajo de 50 Vca.
•
Una fase más de potencia de funcionamiento disminuye por debajo de 10 Vca.
•
Un desbalance de la tensión fase-a-fase mayor al 20% existe en la entrada de potencia
de funcionamiento.
Los ajustes del DECS-250N deben estar correctamente establecidos para coincidir con la configuración
de potencia de funcionamiento. Por ejemplo, si los ajustes del DECS-250N reflejan una configuración de
DECS-250N Protección
