9440572990 Rev C
177
Módulo de Expansión de Contacto
Cuando se habilita
A
para funcionar, se le asigna un número único a la dirección
B
CAN del CEM-2020 y se
selecciona el número de salidas
C
. El módulo estándar (CEM-2020) brinda 24 contactos de salida y el módulo
de alta corriente (CEM-2020H) brinda 18 contactos de salida.
Módulo de Expansión Analógico
Cuando se habilita
D
para funcionar, se le asigna una dirección
E
única al CAN del AEM-2020 para
comunicarse en la red.

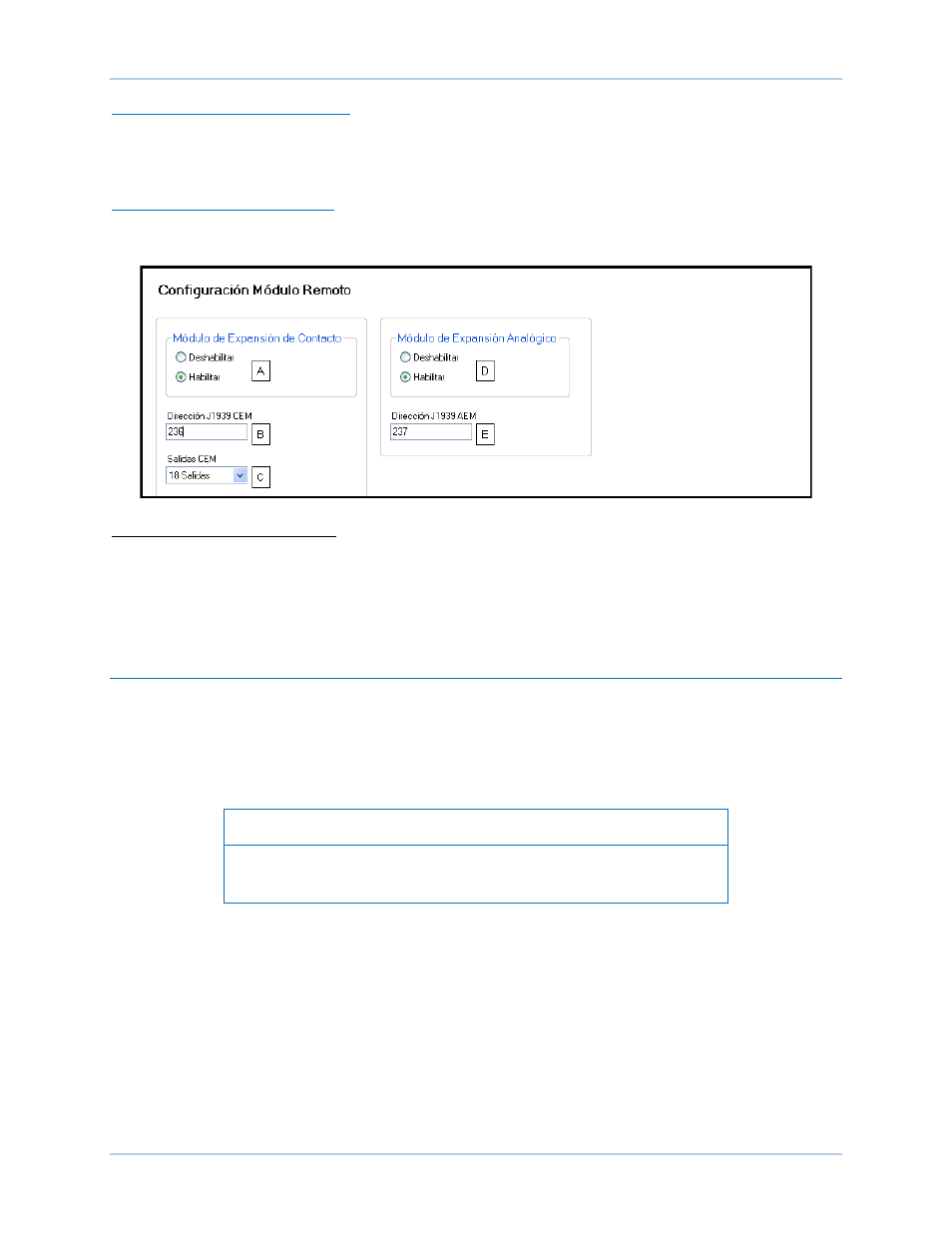

Figura 141. Configuración de Módulo Remoto
A
Habilitar/Deshabilitar Módulo de Expansión de Contacto: Seleccionar Habilitar o Deshabilitar.
B
Dirección CEM J1939: Ajustable de 1 a 253.
C
Salidas CEM: Seleccionar 18 Salidas (CEM-2020H) ó 24 Salidas (CEM-2020).
D
Habilitar/Deshabilitar Módulo de Expansión Analógico: Seleccionar Habilitar o Deshabilitar.
E
Dirección AEM J1939: Ajustable de 1 a 253.
Comunicación Ethernet
Dependiendo del número de estilo, cada DECS-250N está equipado con un puerto de cobre
(100Base-T) de comunicación Ethernet (estilo xxxxx1x) o un puerto de fibra óptica (100Base-FX) de
comunicación Ethernet (estilo xxxxx2x). El conector Ethernet de cobre o de fibra óptica está ubicado en el
panel derecho. La medición, anuncios y control del DECS-250N se realizan a través del puerto Ethernet
utilizando el protocolo Modbus TCP. Los registros de comunicación Modbus del DECS-250N están
enumerados y definidos en la sección Comunicación Modbus de este manual.
Nota
Se recomiendan los dispositivos industriales Ethernet diseñados para
cumplir con las series de especificaciones de IEC 61000-4.
Conexión Ethernet
1.
Conectar el DECS-250N a la PC utilizando un cable Ethernet estándar.
2.
En BESTCOMSPlus
®
, haga clic sobre Comunicación, Nueva Conexión, DECS-250N, o haga clic
sobre el botón de Conexión en la barra de menú inferior. Aparecerá la ventana de Conexión del
DECS-250N. (Figura 142)
3.
Si se conoce la dirección IP del DECS-250N, hacer click en el botón de radio para IP
de Conexión Ethernet en la parte superior de la ventana de Conexión del DECS-250N, ingresar
la dirección en el campo y hacer click en Conectar.
4.
Si no se conoce la dirección IP, se puede realizar un escaneo (Figura 143) para buscar en todos
los dispositivos conectados haciendo clic en el botón Ethernet en el cuadro de Descubrimiento
DECS-250N
Comunicación
