DECS-250N 71
Volts por Hertz
El limitador de volts por hertz previene que la consigna de regulación exceda la relación volts por hertz
definida por el ajuste
C de pendiente de subfrecuencia. Una curva típica de limitador volts por Hertz se
ilustra en la Figura 55.

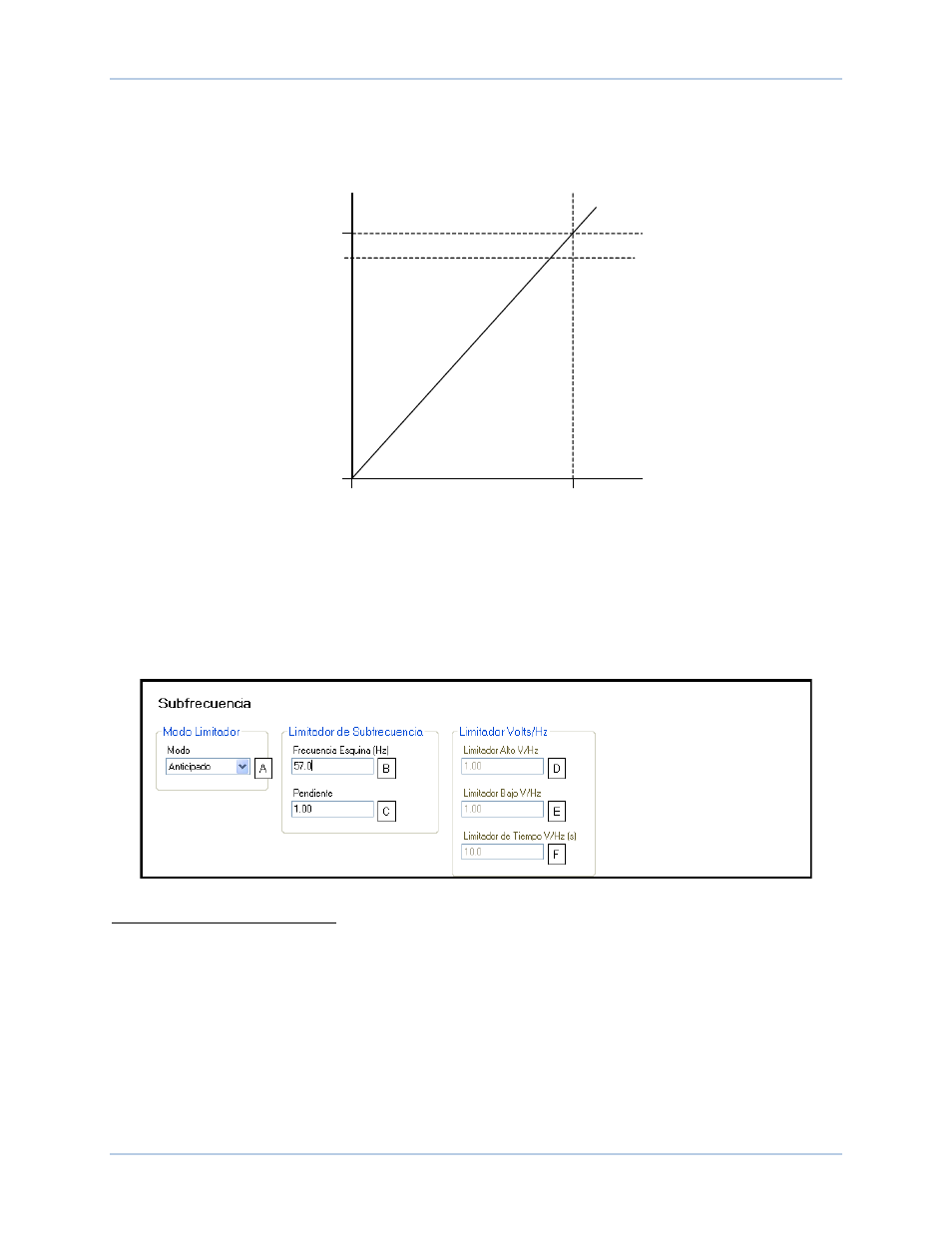

Figura 55. Curva de Limitador 1.1 PU Volts por Hertz Típica
Además del ajuste de pendiente de subfrecuencia, el funcionamiento del limitador volts por hertz está
determinado por el ajuste del limitador alto, ajuste del limitador bajo, y ajuste de limitador de tiempo. El
ajuste de limitador alto
D establece el umbral máximo para limitador de volts por Hertz, el ajuste de
limitador bajo E establece el umbral mínimo para limitador volts por Hertz, y el ajuste de limitador de
tiempo F establece el tiempo de retardo para limitador.
Los ajustes de limitadores de subfrecuencia y volts por Hertz se muestran en la Figura 56.
Figura 56. Ajustes de Limitador de Sub-frecuencia/Volts por Hertz
A Modo Limitador: Seleccionar Limitador de Subfrecuencia (UF) o Limitador V/Hz.
B Frecuencia de Codo Limitador de Subfrecuencia: Ajustable desde 40 a 75 Hz en incrementos de 0,1 Hz.
C Pendiente de Limitador de Subfrecuencia: Ajustable desde 0 a 3 en incrementos de 0,01.
D Limitador Alto V/Hz: Ajustable de 0 a 3 en incrementos de 0.01.
E Limitador Bajo V/Hz: Ajustable de 0 a 3 en incrementos de 0.01.
F Limitador de Tiempo V/Hz: Ajustable de 0 a 10 s en incrementos de 0.2 s.
R
el
ac
ió
n
V
ol
ts
/H
er
tz
V
O
L
T
S
D
E
L
G
E
N
E
R
A
D
O
R
FRECUENCIA DEL GENERADOR
P0004-33.vsd
12-03-01
0 %
110 %
Nominal 0 Hz
100 %
DECS-250N Limitadores
