Consigna de Pre-posición
Cada modo de regulación tiene tres consignas de pre-posición que permiten que el DECS-250N sea
configurado por sistema múltiple y necesidades de aplicación. Cada consigna de pre-posición puede
asignarse a una entrada de contacto programable. Cuando se cierra la entrada de contacto apropiada, la
consigna se lleva al valor de pre-posición correspondiente. Cada función de pre-posición tiene dos
ajustes: Consigna y Modo. El valor de ajuste de cada consigna de pre-posición
A es idéntico a aquella
consigna de modo de control correspondiente. El ajuste de Modo B determina si el DECS-250N
responderá o no a más órdenes de cambios de consigna mientras se impone el comando de pre-
posición. Si el modo de pre-posición es Liberado, las órdenes de cambio de consigna están aceptadas
para aumentar o disminuir la consigna mientras se impone la orden de pre-posición. Además, si el modo
de pre-posición inactivo es Liberado y se habilita un seguimiento interno, el valor de pre-posición
responderá a la función de seguimiento. Si el modo de pre-posición es Sostenido, se ignoran órdenes de
cambio de consigna adicionales mientras la entrada de contacto apropiada se cierra. Adicionalmente, si
el modo de pre-posición inactivo es Sostenido y se habilita el seguimiento interno, el modo inactivo
mantendrá la consigna inactiva en el valor de pre-posición y anulará la función de seguimiento. Una parte
de la consigna de pre-posición para los modos var y PF se muestran in la Figura 17 (las consignas de
pre-posición para los modos AVR, FCR y FVR son similares y no se muestran aquí).

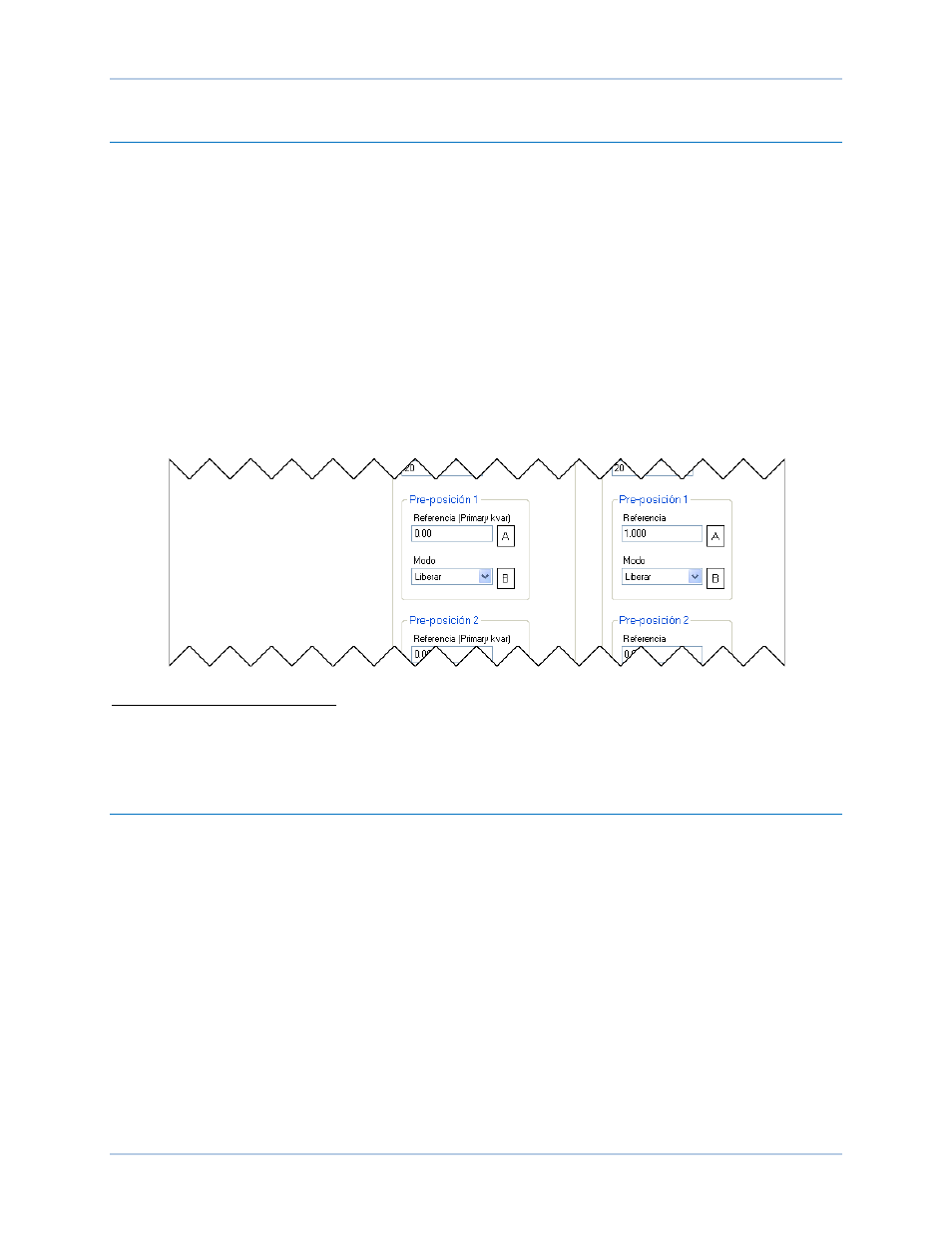

Figura 17. Consignas de Pre-Posición
A Punto de ajuste: el intervalo de ajuste se basa en regímenes del generador y está limitado por la
configuración de Mínimo de var y Máximo de var.
B Modo: Seleccione Liberar o Mantener.
Elevación transitoria
La función de elevación transitoria de excitación mejora la respuesta ante fallas sucesivas, ya que
proporciona mayor soporte de excitación. Cuando se produce simultáneamente un incremento de la
corriente de línea y una disminución de la tensión de línea, el DECS-250N realiza una compensación
elevando el punto de ajuste de tensión por encima del punto de ajuste nominal. Cuando la tensión de
línea se recupera, el punto de ajuste de tensión se restablece en el valor nominal.
La detección de fallas es controlada por un ajuste de umbral de tensión A , un ajuste de umbral de
corriente B y un ajuste de duración C . El umbral de tensión de falla se expresa como un porcentaje del
punto de ajuste de AVR, y el umbral de corriente de falla se expresa como un porcentaje de la corriente
de campo nominal. El ajuste de duración determina el tiempo que se tolerará una condición de falla antes
de que se regule el punto de ajuste.
La regulación del punto de ajuste es controlada por un nivel de elevación del punto de ajuste de tensión D ,
un umbral de tensión de eliminación de falla E y un retardo de tensión de eliminación de falla F . El nivel de
elevación del punto de ajuste se expresa como un porcentaje por encima del punto de ajuste de AVR. La
elevación transitoria quedará inhabilitada una vez que se haya recuperado la tensión de línea por encima
del umbral de tensión de eliminación de falla. El umbral de tensión de eliminación de falla se expresa
como un porcentaje por debajo del punto de ajuste de AVR. El retardo de tensión de eliminación de falla
