Limitador Var
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Consignas, Limitadores, var
Ruta de Navegación HMI: Explorador de Configuración, Consignas, Limitadores, VAR
El limitador var puede ser habilitado A par limitar el nivel de potencia reactiva exportada del generador.
Grupos de ajuste primario y secundario brindan control adicional para dos condiciones distintivas de
funcionamiento de máquina. El punto de ajuste del limitador de Var
B se expresa como un porcentaje del
régimen nominal VA máximo calculado para la máquina. Un ajuste C de retardo establece un tiempo de
retardo entre cuando el umbral var se excede y cuando el DECS-250N actúa para limitar el flujo var.
Los ajustes de limitador se muestran en la Figura 52.

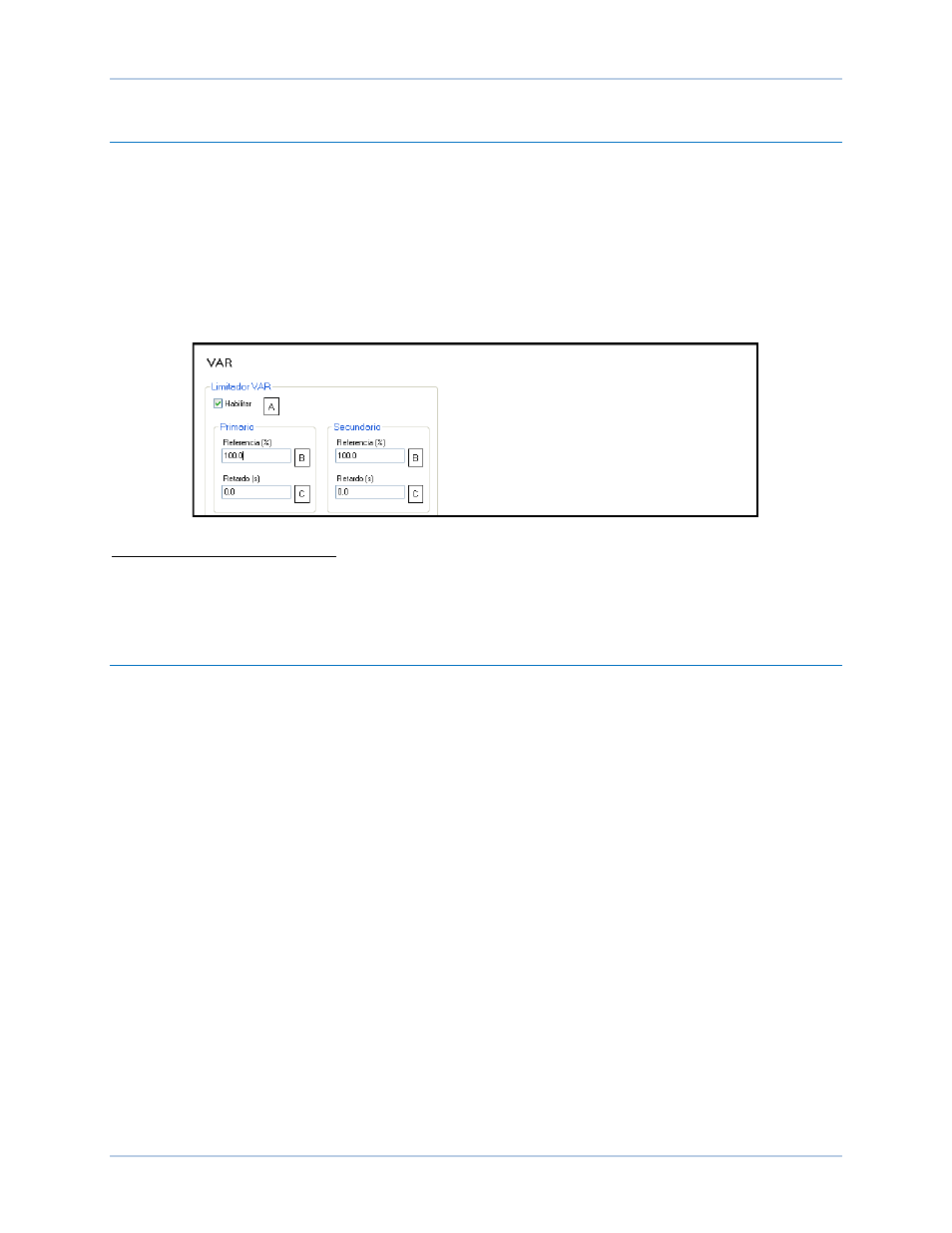

Figura 52. Ajustes de Limitador de Var
A Habilitar Limitador del var: Seleccionar casilla de control para habilitar el limitador del var.
B Consigna del Limitador Var: Ajustable de 0 a 200% en incrementos de 0,1%.
C Retardo de Limitador Var: Ajustable desde 0 a 300 s en incrementos de 0,1 s.
Escalador de Límite
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Consignas, Limitadores,
Escalador
Ruta de Navegación HMI: Explorador de Configuración, Consignas, Limitadores, Escalador
El ajuste automático (escalado) del limitador de sobreexcitación y limitador de corriente estatórica es
posible a través de la entrada de control auxiliar del DECS-250N. Los ajustes del limitador de escala se
muestran en la Figura 53. El escalado OEL y SCL pueden habilitarse y deshabilitarse
A
independientemente. El ajuste automático del OEL y SCL se basa en seis parámetros: señal y escala
para tres puntos (niveles).
Con la entrada de escalado establecida en Entrada Auxiliar, el valor de la señal
B para cada punto
representa la entrada de control auxiliar. Esta entrada puede ser una señal 4 a 20 mAcc aplicada a las
terminales I+ y I- o una señal -10 a +10 aplicada a las terminales V+ y V-. (El tipo de entrada se selecciona
en BESTCOMSPlus). Para más detalles ver la sección de Control Auxiliar de este manual.
Con la entrada de escalado establecida en AEM RTD #, el valor de la señal para cada punto representa
una entrada AEM RTD en grados Fahrenheit. Para más detalles ver la sección de Módulo de Expansión
Analógico de este manual.
El valor C escala para cada punto define el nivel bajo del limitador como un porcentaje de la corriente de
campo nominal para el OEL y como corriente estatórica nominal para el SCL.
