Limitadores
Los limitadores del DECS-250N aseguran que la máquina controlada no exceda sus capacidades. El
DECS-250N limita la sobreexcitación, la subexcitación, corriente estatórica y potencia reactiva. También
limita la tensión durante las condiciones de subfrecuencia.
Limitador de la Sobrexcitación
Ruta de Navegación BESTCOMSPlus ® : Valores de Ajuste, Limitadores, Limitadores de Sobreexcitación
(OEL – siglas en inglés)
Ruta de Navegación HMI: Ajustes, Valores de Ajuste, Limitadores, Limitadores de Sobreexcitación (OEL
– siglas en inglés)
Operar en la región de sobreexcitación de la curva de capacidad del generador puede causar corriente
de campo excesiva y calentamiento por devanado de campo. El limitador de sobreexcitación (OEL)
monitorea el nivel de la corriente de campo suministrada por el
DECS-250N y la limita para prevenir un recalentamiento del campo.
El OEL puede habilitarse A en todos los modos de regulación. El comportamiento del OEL en modo manual
puede configurarse para limitar la excitación o emitir una alarma. Este comportamiento está configurado
en BESTlogic™Plus.
Dos tipos de limitadores de sobreexcitación están disponibles en el DECS-250N: punto de suma
o absorción
B . Los ajustes del OEL se ilustran en las Figura 44, Figura 45, y Figura 47.
Punto Suma del OEL
El Punto Suma del limitador de sobre-excitación compensa las condiciones de sobrecorriente de campo
mientras la máquina está desconectada (offline) o en línea (online). El comportamiento del OEL offline y
online está dictaminado por dos grupos separados de ajustes. Los grupos de ajustes primario y
secundario (seleccionables en lógica configurable) dan control adicional para dos condiciones de
funcionamiento distintivas de la máquina.
Operación sin conexión (Offline)
Para operar sin conexión, existen dos niveles de limitador de sobreexcitación del Punto Suma: bajo y
alto. La Figure 42 muestra la relación entre los umbrales altos y bajos del OEL.

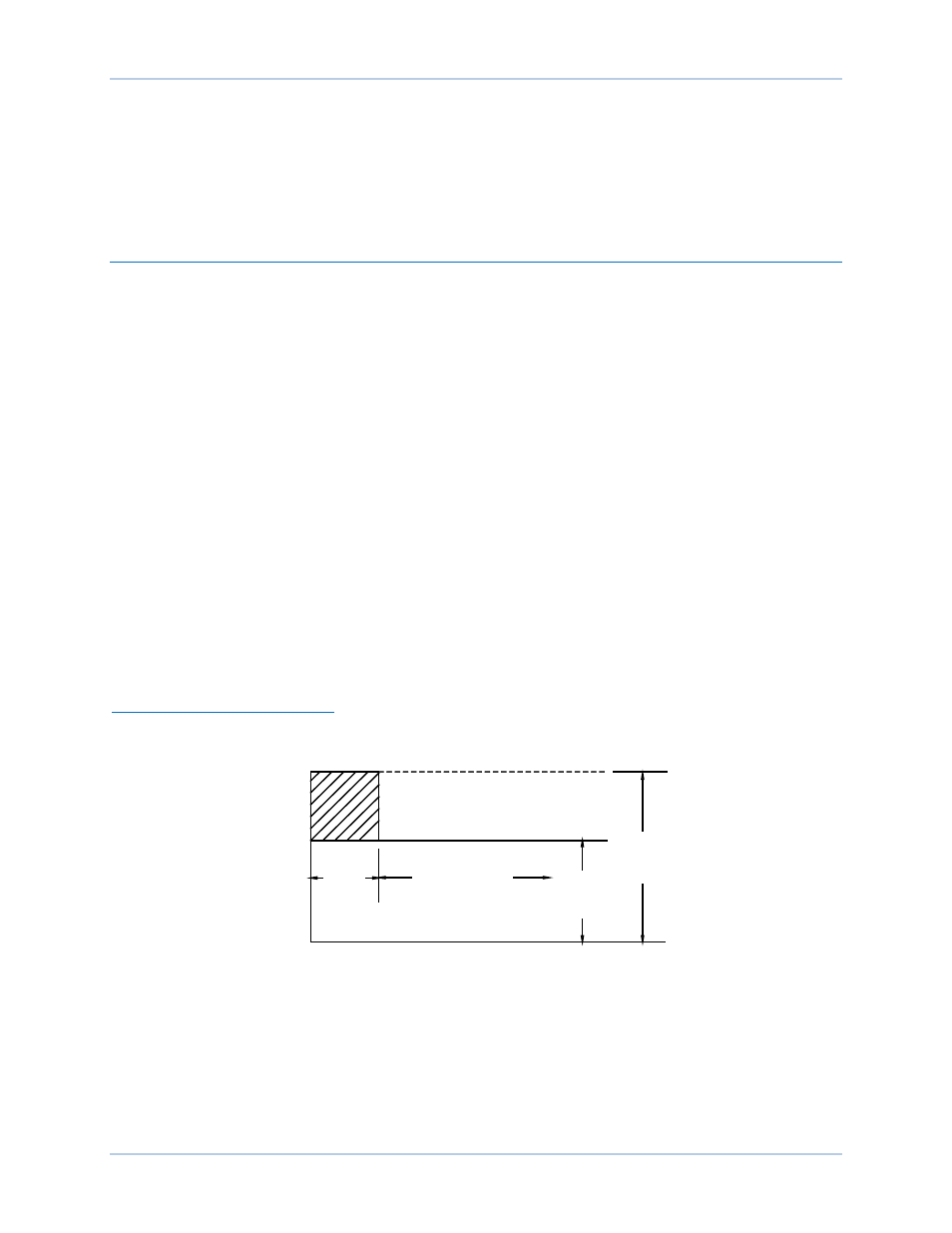

Figure 42. Punto de Suma, Sin conexión, Limitador de Sobreexcitación
El umbral bajo sin conexión del OEL se determina por el ajuste C de nivel bajo. Cuando el nivel de
excitación está por debajo del ajuste de nivel bajo, el DECS-250N no lleva a cabo ninguna acción. Al
generador se le permite operar indefinidamente con este nivel de excitación.
El umbral alto sin conexión del OEL se determina por el ajuste de alto nivel D y alto tiempo E . Cuando el
nivel de excitación excede el ajuste de alto nivel, el DECS-250N actúa para limitar la excitación al valor
del ajuste de alto nivel. Si este nivel de excitación persiste durante el ajuste de alto tiempo, el DECS-
250N actúa para limitar la excitación al valor del ajuste de bajo nivel.
