84 9440572990 Rev C
Salidas Analógicas AEM-2020
Los indicadores de estado provistos por el Módulo de Expansión Analógico opcional AEM-2020 se
muestran en la pantalla de salidas analógicas remotas del BESTCOMSPlus
® . Esta pantalla se describe e
ilustra en la sección de Módulo de Expansión Analógico de este manual.

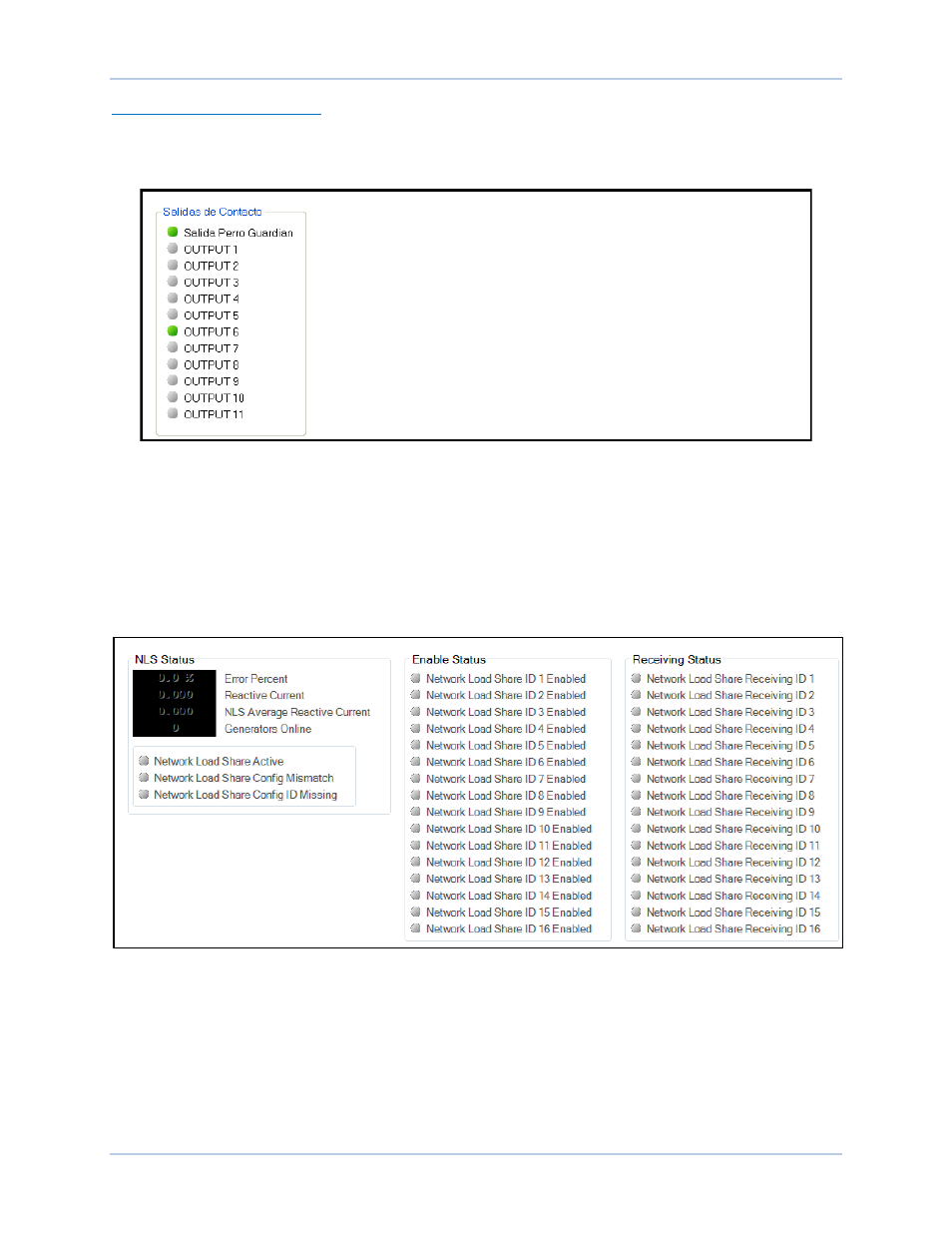

Figura 71. Pantalla de Indicación de Estado de Salidas de Contacto del DECS-250N
Reparto de carga de red
La pantalla que se muestra en la Figura 72 informa el porcentaje de error, la corriente reactiva, la
corriente reactiva promedio de NLS y la cantidad de generadores en línea. Los indicadores de estado
cambian de gris a verde cuando el estado es activo.
El porcentaje de Error es la desviación de la corriente reactiva de la unidad desde el promedio del
sistema. La corriente reactiva promedio de NLS es el promedio de la corriente reactiva en cada unidad
en el sistema. Los generadores en lines es el número de unidades que reparten la carga activamente.
Figura 72. Pantalla de estado de NLS
Protección Programable
Ruta de Navegación BESTCOMSPlus ® : Explorador de Medición, Estados, Protección Programable
Ruta de Navegación HMI: Explorador de Medición, Estados, Protección Programable
Los estados de disparo de los ocho elementos de protección programable suplementaria se encuentran
en la pantalla de protección configurable del BESTCOMSPlus
® (Figura 73). Un indicador para los cuatro
umbrales de disparo de cada elemento de protección cambia
de gris a verde cuando el umbral de disparo correspondiente es excedido.
Medición DECS-250N
