Los ajustes de modo de disparo se muestran en la Figura 81.

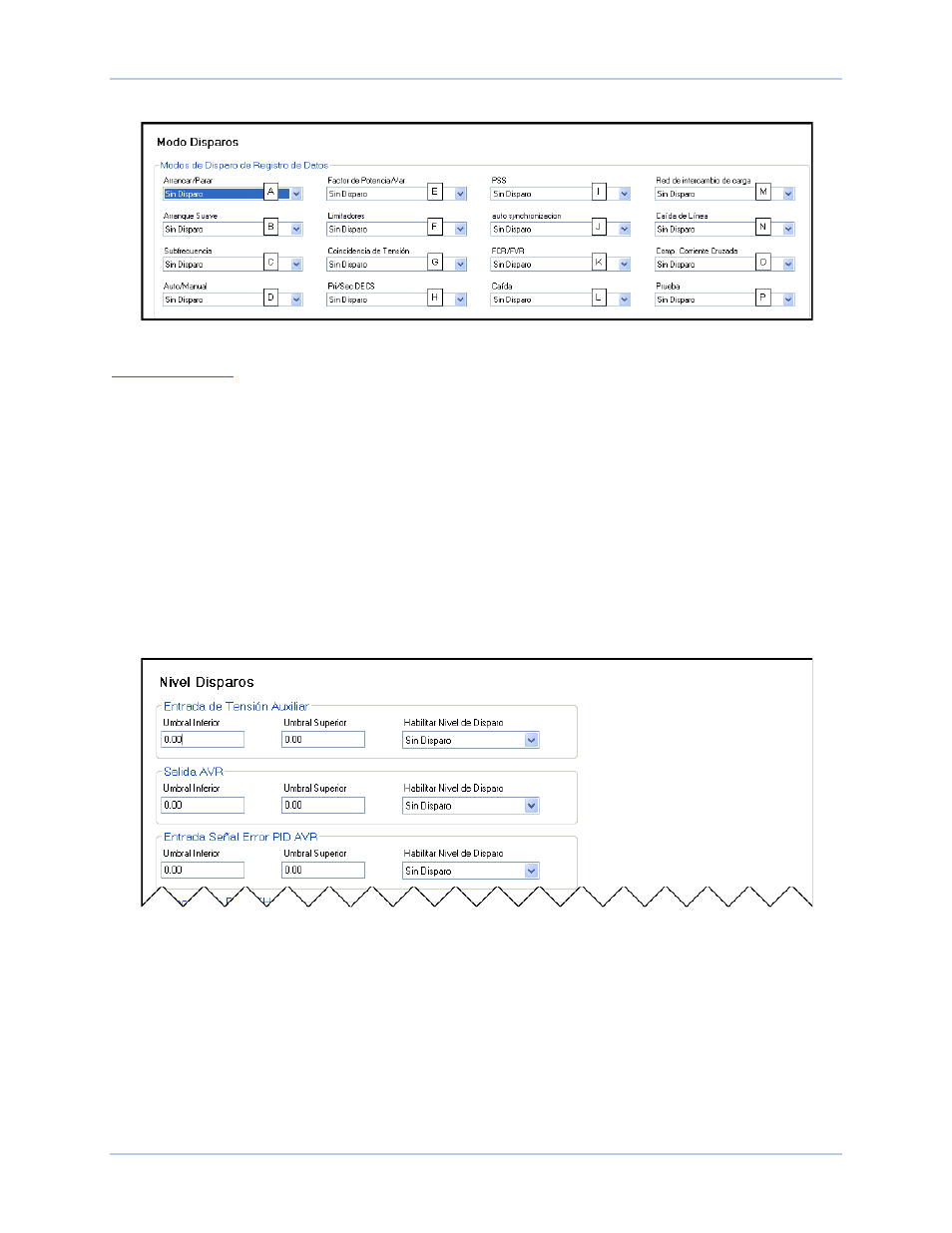

Figura 81. Modos de Disparos de Registro de Datos
Nivel de Disparos
El nivel de disparos inicia un registro de datos basado en el valor de una variable interna. La variable
puede ser un valor mínimo o máximo y puede ser especificada para disparar un registro cuando la
variable monitoreada cruza el umbral mínimo de arriba, o el umbral máximo de abajo. También se puede
seleccionar un umbral mínimo y máximo para la variable monitoreada, causando que el valor
monitoreado dispare un registro cuando sobrepasa su umbral máximo o se encuentra por debajo de su
umbral mínimo.
Los niveles de disparos se configuran en BESTCOMSPlus ® en el tabulador de Niveles de Disparos
(Figura 82) en el área de Registro de Datos de la Configuración de Informe. El tabulador de los Niveles
de Disparos consiste en una lista de parámetros que pueden ser seleccionados para disparar un registro
de datos. Cada parámetro posee un ajuste para habilitar un nivel de disparo que configura el disparo de
registro de datos cuando el parámetro sobrepasa el ajuste del umbral superior o se encuentra por debajo
del ajuste del umbral inferior. Los parámetros disponibles para disparar un registro de datos se enumeran
a continuación. El umbral inferior y superior de cada parámetro tiene un valor de ajuste de -2 y +2 con un
incremento del 0,01.
Figura 82. Registro de Datos de Nivel de Disparos
•
Entrada auxiliar de tensión (V)
•
Salida AVR
•
Entrada AVR PID de error de señal (V)
•
Frecuencia de Bus (Hz)
•
Comp. desviación de frecuencia
•
Salida de control
•
Entrada de corriente cruzada (A)
•
Caída
•
Error FCR
•
Salida FCR
•
Estado FCR
•
Corriente de campo (A)
•
Tensión de campo (V)
•
Respuesta de Frecuencia (V)
•
Error FVR
•
Salida FVR
•
Estado FVR
•
Potencia aparente de generador (PU)
•
Corriente media de generador (kVA)
•
Tensión media de generador (V)
•
Corriente Ia de generador(A)
•
Corriente Ib de generador(A)
Registro de Evento DECS-250N
