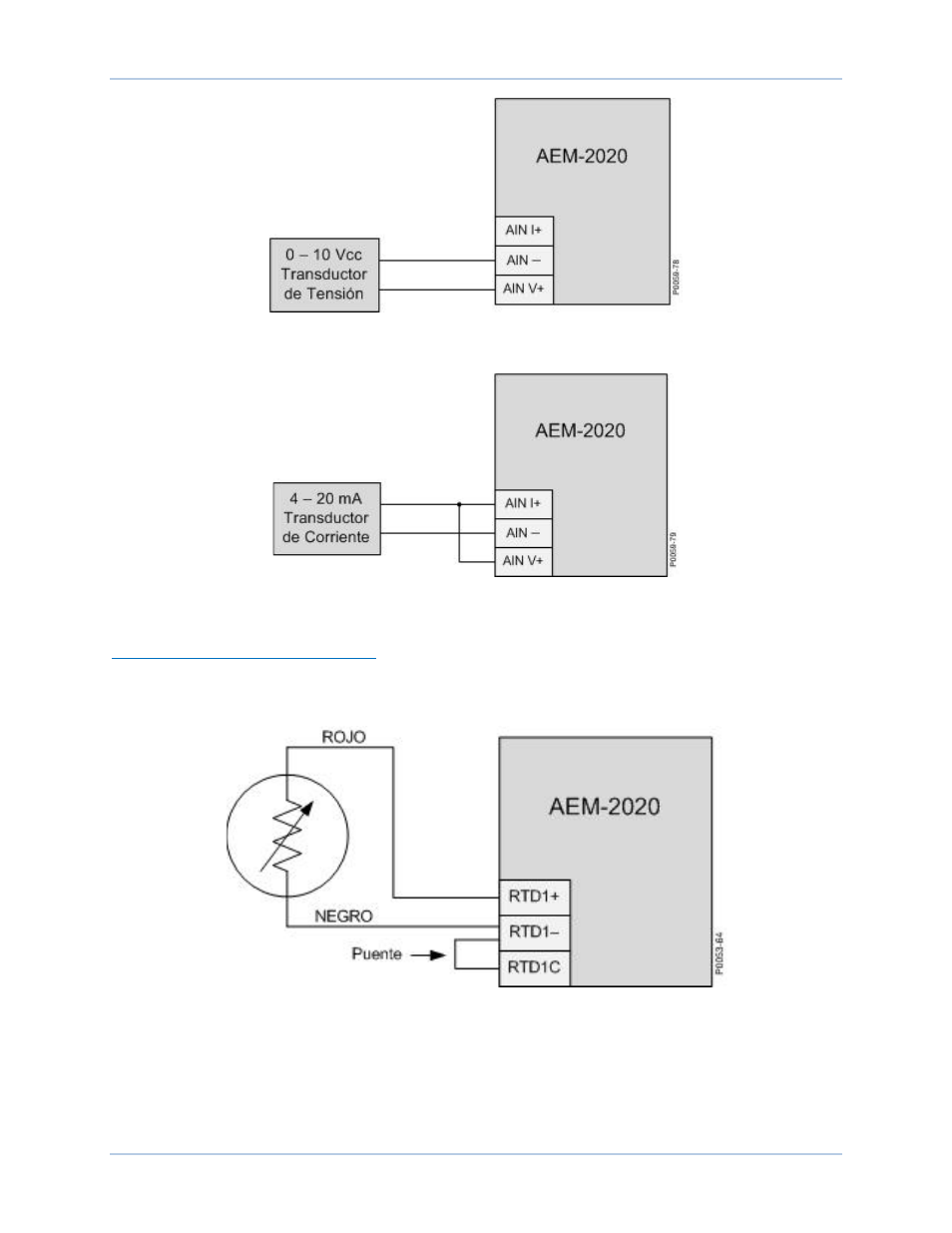

Figura 169. Entradas Analógicas – Conexiones de Entrada de Tensión
Figura 170. Entradas Analógicas – Conexiones de Entrada de Corriente
Conexiones de Entrada RTD Externas
Las conexiones de entrada RTD de cable de dos hilos externas se muestran en la Figura 171. La Figura 172
muestra las conexiones de entrada RTD de cable de tres hilos.
Figura 171. Conexiones de Entrada RTD Externas de dos hilos
DECS-250N Módulo de Expansión Analógico
