78 9440572990 Rev C
Los parámetros medidos de la sincronización del generador al bus incluyen frecuencia de deslizamiento,
ángulo de deslizamiento, y diferencia de tensión. Los valores primarios y por unidad están disponibles.

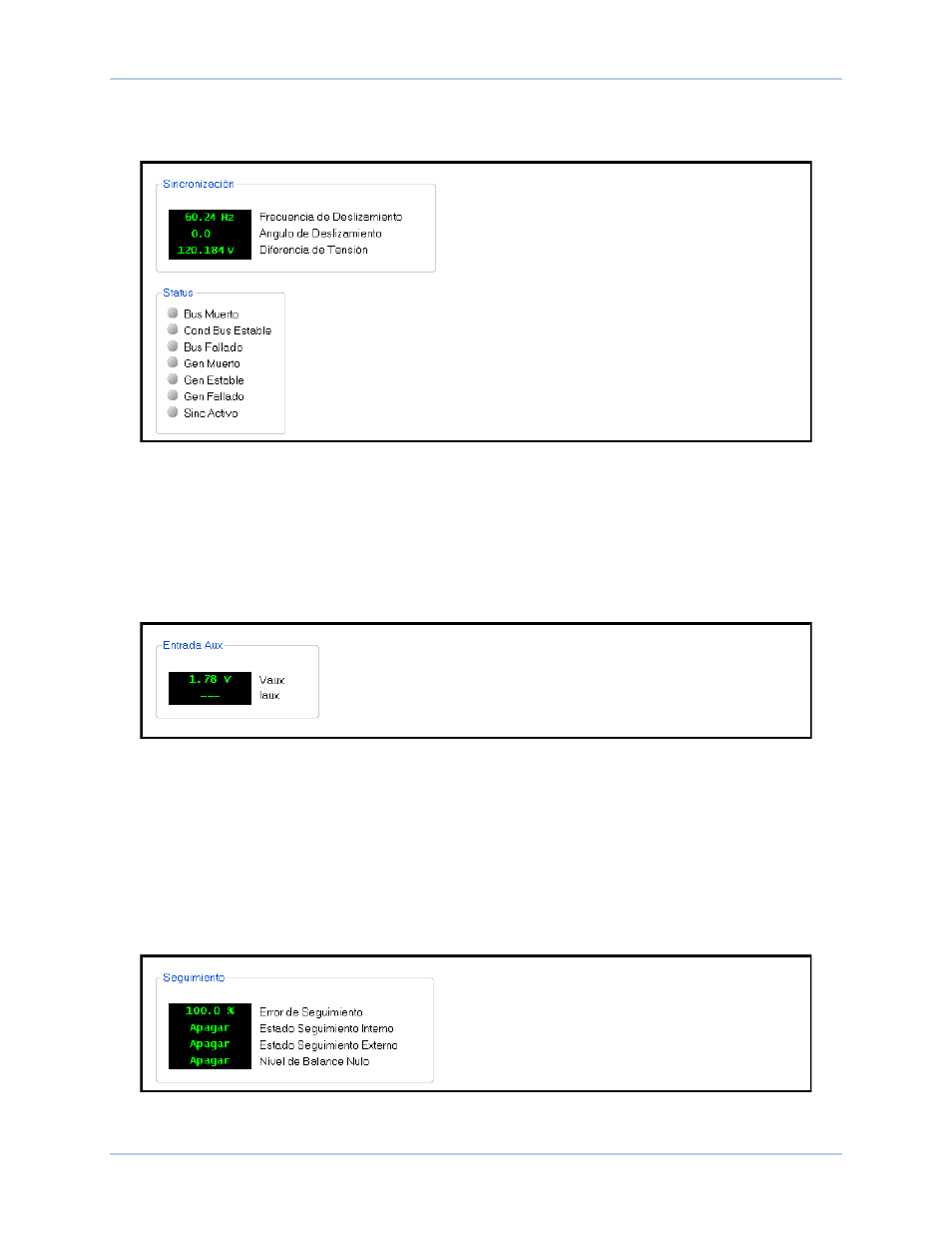

La Figura 64 ilustra la pantalla de medición de los valores primarios de la sincronización.
Figura 64. Medición de Valores Primarios de la Sincronización
Entrada Auxiliar de Control
Ruta de Navegación BESTCOMSPlus ® : Explorador de Medición, Entrada Auxiliar
Ruta de Navegación HMI: Explorador de Medición, Entrada Auxiliar
La señal de control aplicada a la entrada auxiliar de control del DECS-250N se indica en la pantalla de
medición de Entrada Auxiliar (Figura 65). Como está configurado en BESTCOMSPlus
® , puede aplicarse
una señal de corriente continua.
Figura 65. Medición de Entrada Auxiliar de Control
Seguimiento
Ruta de Navegación BESTCOMSPlus ® : Explorador de medición, Seguimiento
Ruta de Navegación HMI: Explorador de medición, Seguimiento
El error de seguimiento la consigna medida entre los modos de funcionamiento del DECS-250N se
muestra en la pantalla de medición de seguimiento (Figura 66). También se proveen los campos de
estado para los estados de prendido/apagado para el seguimiento interno y externo de la consigna. Un
campo de estado adicional indica cuando la consigna de un modo de funcionamiento inactivo concuerda
con el valor medido.
Figura 66. Medición del Seguimiento
Medición DECS-250N
