18 9440572990 Rev C
Corrección de Tensión
La corrección de tensión se inicia cuando la tensión del generador está fuera de la ventana de tensión
definida. El ajuste de ventana de tensión
H se expresa como un porcentaje de tensión del bus y determina
la banda de tensión del generador alrededor de tensión del bus donde se va a considerar el cierre del
interruptor. Habilitar la configuración de Vgen>Vbus
I hace que el DECS-250N eleve la tensión del
generador sobre la tensión del bus antes de la sincronización. Un ajuste de nivel de igualación entre los
PT del generador y del bus
J permite compensar los transformadores elevadores y reductores del sistema.
El DECS-250N ajusta la tensión detectada por el generador en función de este porcentaje. Este ajuste
también se muestra en la pantalla de igualación de tensión, más adelante. Al modificarse el valor, el
cambio se refleja en ambos lugares.
Compensación de ángulo
Un ajuste de compensación de ángulo K permite compensar el cambio de fase generado por los
transformadores del sistema. El valor de compensación de ángulo solo se agrega al ángulo del bus. Por
ejemplo, supongamos que el generador y el bus están sincronizados, pero el ángulo de deslizamiento
medido del DECS-250N es de –30°. La Ecuación 1, que se incluye a continuación, ilustra el cálculo del
ángulo de deslizamiento del DECS-250N. La ecuación indica que el ángulo del generador tiene un
retardo de 30° con respecto al ángulo del bus, debido al cambio de fase del transformador. Para
compensar el retardo producido por el cambio de fase, el ajuste de compensación de ángulo debe
contener un valor de 330°. Este valor se agrega al ángulo medido del bus para obtener un ángulo de
deslizamiento ajustado de cero grados. El ajuste de compensación de ángulo solo se aplica al ángulo
medido del bus; el ángulo medido del generador no se ve afectado por el DECS-250N.
𝐺 − (𝐵 + 𝐴) = 𝑆𝑙𝑖𝑝 𝐴𝑛𝑔𝑙𝑒
Ecuación 1. Ángulo de deslizamiento medido del DECS-250N
Donde:
G = ángulo medido del generador
B = ángulo medido del bus
A = valor de compensación de ángulo
Falla de Sincronización
Si la sincronización del generador no se produce dentro de un plazo L establecido por el usuario, la
sincronización del generador se interrumpe.

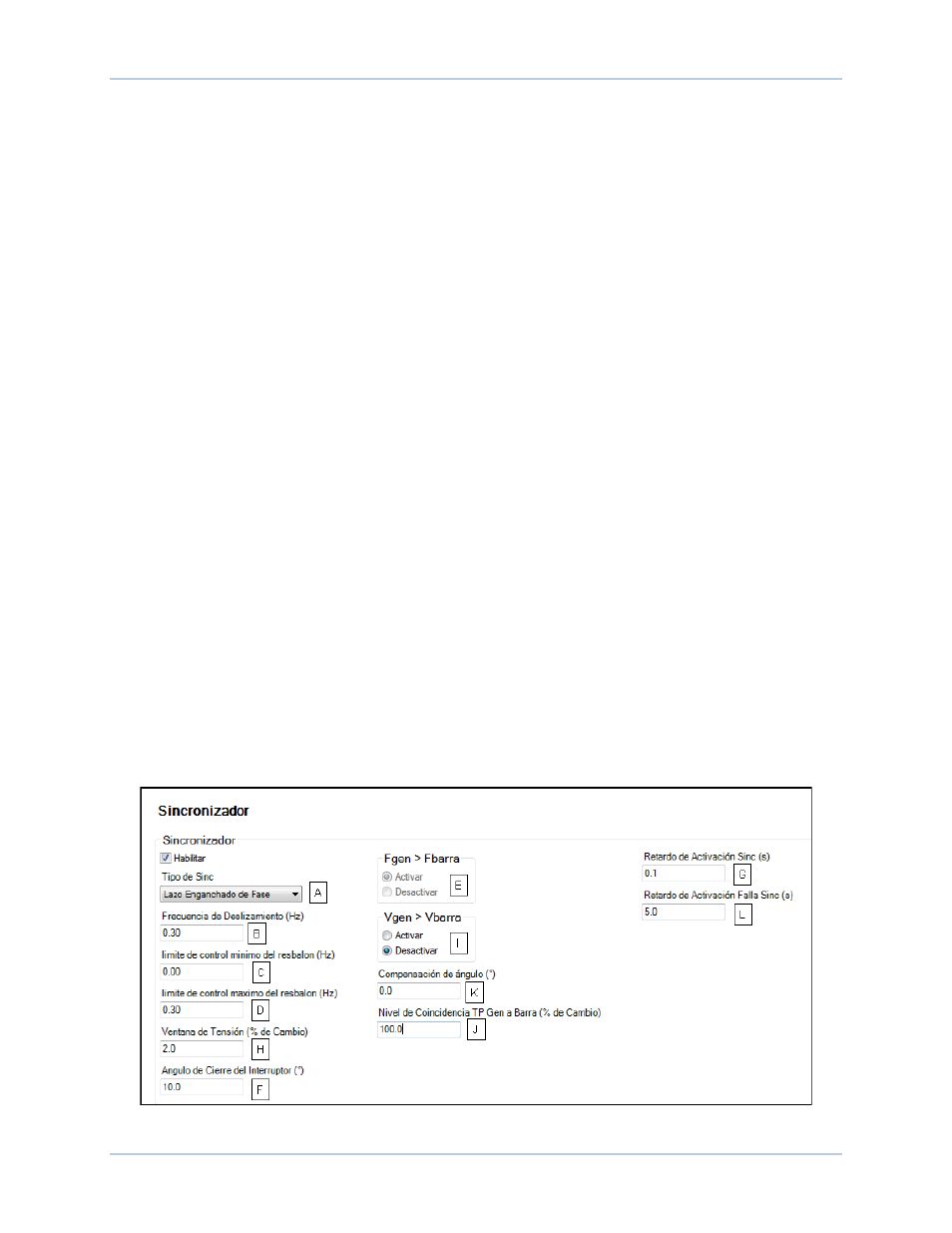

La configuración de la sincronización del generador BESTCOMSPlus se muestra en la Figura 10.
Figura 10. Ajustes del sincronizador del generador
Sincronizador DECS-250N
