Basler Electric DECS-250N - Manual (Página 365)

9440572990 Rev C 349
o dañado. Cuando está habilitado el Inhibidor de Modo Parar D apaga la protección de la entrada termopar
cuando la excitación se detiene.
Cada entrada termopar puede ser configurada independientemente en un modo E por encima o debajo
para anunciar una alarma cuando la señal de la entrada termopar cae más allá del umbral F . Las alarmas
están configuradas en Configuración de Alarma, en la pantalla de Alarmas del BESTCOMSPlus. Un
ajuste de retardo
G en la activación realizado por el usuario retarda el anuncio de alarma hasta después
de que el umbral ha sido excedido.
Las entradas termopar remotas se incorporan al esquema lógico programable del BESTlogicPlus,
seleccionándolas del grupo I/O (Entradas/Salidas) en BESTlogicPlus. Para más detalles, ver la sección
de BESTlogicPlus.

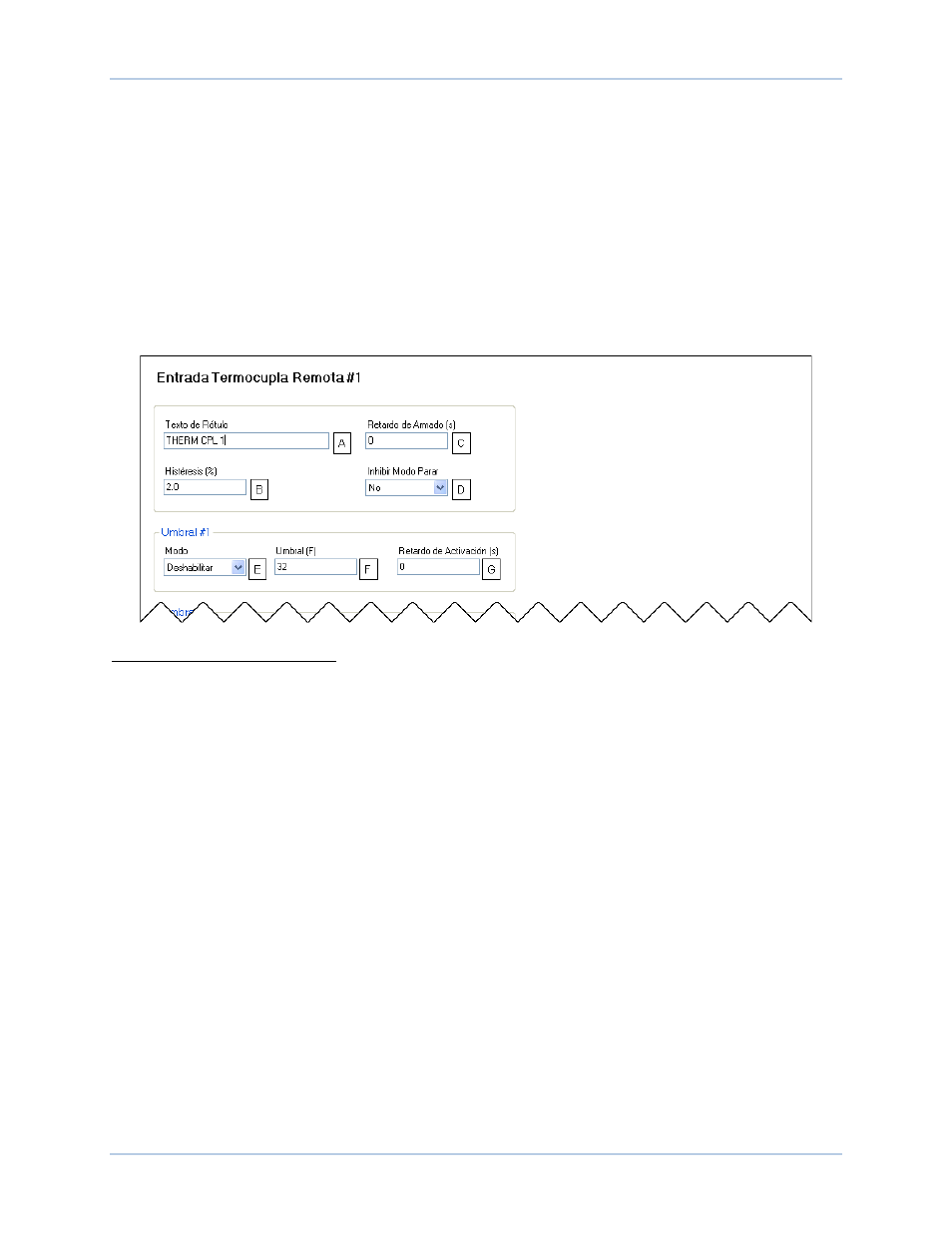

Los ajustes de BESTlogicPlus ® para entradas termopar remotas se ilustran en la Figura 178. Se muestra
la Entrada Termopar Remota #1.
Figura 178. Ajustes de Entrada Termopar Remota
A Texto de la Etiqueta: Una cadena de caracteres alfanuméricos con un máximo de 64 caracteres.
B Histéresis: Ajustable de 0 a 100% en incrementos de 0,1%.
C Retardo en la Programación: Ajustable de 0 a 300 s en incrementos de 1 s.
D Inhibir Modo Parar: Sí o No.
E Modo: Deshabilitado, por Encima o Debajo.
F Umbral: Ajustable de 32 a 2.507
°F en incrementos de 1°F.
G Retardo de la Activación: Ajustable de 0 a 300 s en incrementos de 1 s.
Salidas Analógicas
Ruta de Navegación BESTCOMSPlus: Ajustes, Salidas Programables, Salidas Analógicas Remotas
Ruta de Navegación HMI: Ajustes, Salidas Programables, Salidas Analógicas Remotas
El AEM-2020 provee cuatro salidas analógicas.
Realizar una selección A de parámetro y seleccionar un tipo B de salida. Una alarma fuera de alcance
configurada en Configuración de Alarma, en la pantalla de Alarmas del BESTCOMSPlus, alerta al
usuario de un cable de salida analógico abierto o dañado. Un ajuste de retardo
C de activación fuera de
alcance retarda el anuncio de la alarma.
Se deben establecer valores para el tipo de salida seleccionada. Parámetro Mínimo D guarda correlación
con la Corriente de Salida Mínima E o con la Tensión de Salida Mínima F y el Parámetro Máximo G guarda
correlación con la Corriente de Salida Máxima H o Tensión de Salida Máxima I .
Las salidas analógicas remotas se incorporan al esquema lógico programable del BESTlogicPlus,
seleccionándolas del grupo I/O (Entrada/Salida) en BESTlogicPlus. Para más detalles, ver la sección de
BESTlogicPlus.
DECS-250N Módulo de Expansión Analógico
