9440572990 Rev C 183

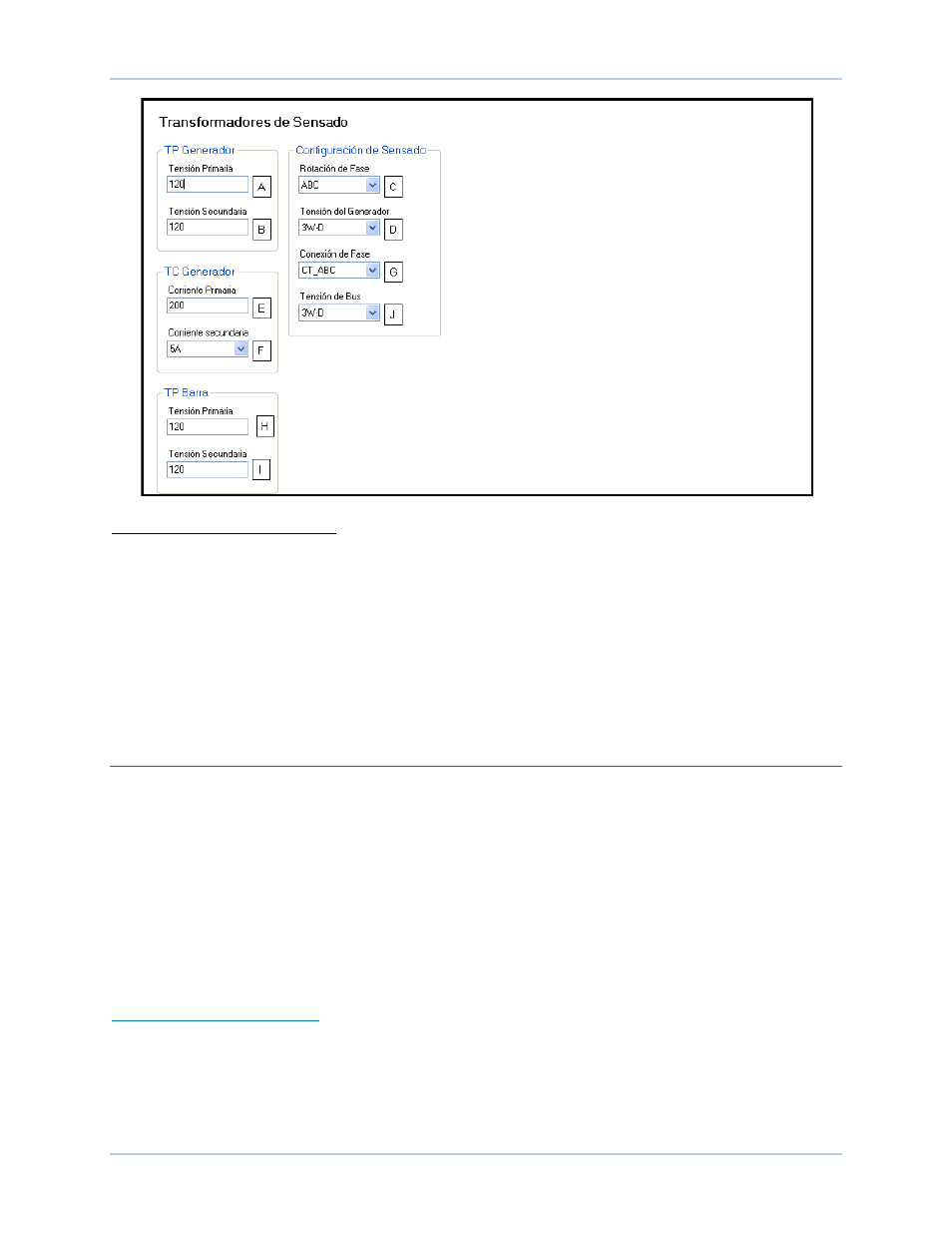

Figura 149. Valores Nominales y Configuración del Transformador de Medición
A Tensión Primaria del Generador PT: Ajustable de 1 a 500.000 Vca en incrementos de 1 Vca.
B Tensión Secundaria del Generador PT: Ajustable de 1 a 600 Vca en incrementos de 1 Vca.
C Rotación de Fase del Generador PT: Seleccionar rotación ABC o ACB.
D Conexiones del Tensión del Generador: Seleccionar CA o 3W-D.
E Corriente Primaria del Generador CT: Ajustable de 1 a 99.999 Aca en incrementos de 1 Aca.
F Corriente Secundaria del Generador CT: Seleccionar 1 o 5 Aca.
G Configuración del Generador CT: Seleccionar B o CT_ABC.
H Tensión Primaria del Bus PT: Ajustable de 1 a 500.000 Vca en incrementos de 1 Vca.
I Tensión Secundaria del Bus PT: Ajustable de 1 a 600 Vca en incrementos de 1 Vca.
J Conexiones de Medición de Tensión del Bus: Seleccionar CA o 3W-D.
Configuración de la potencia de servicio del puente
Ruta de navegación de BESTCOMSPlus ® : Explorador de ajustes, Parámetros del sistema, Puente
Ruta de navegación en la interfaz hombre-máquina (HMI): Ajustes, Parámetros del sistema, Puente
La configuración de potencia de servicio del puente del DECS-250N incluye la selección del intervalo de
tensión de entrada y del modo de operación. Estos ajustes se ilustran en la Figura 150.
Entrada de potencia de servicio
Los ajustes del intervalo de tensión de c.a. A para la potencia de servicio del puente determinan los
valores esperados por el DECS-250N.
Modos de operación
Modo de pulsos de encendido
La configuración del Modo de pulsos de encendido B para la potencia de servicio del puente determina el
número de fases esperadas por el DECS-250N.
DECS-250N Configuración
