76

9440572990 Rev C

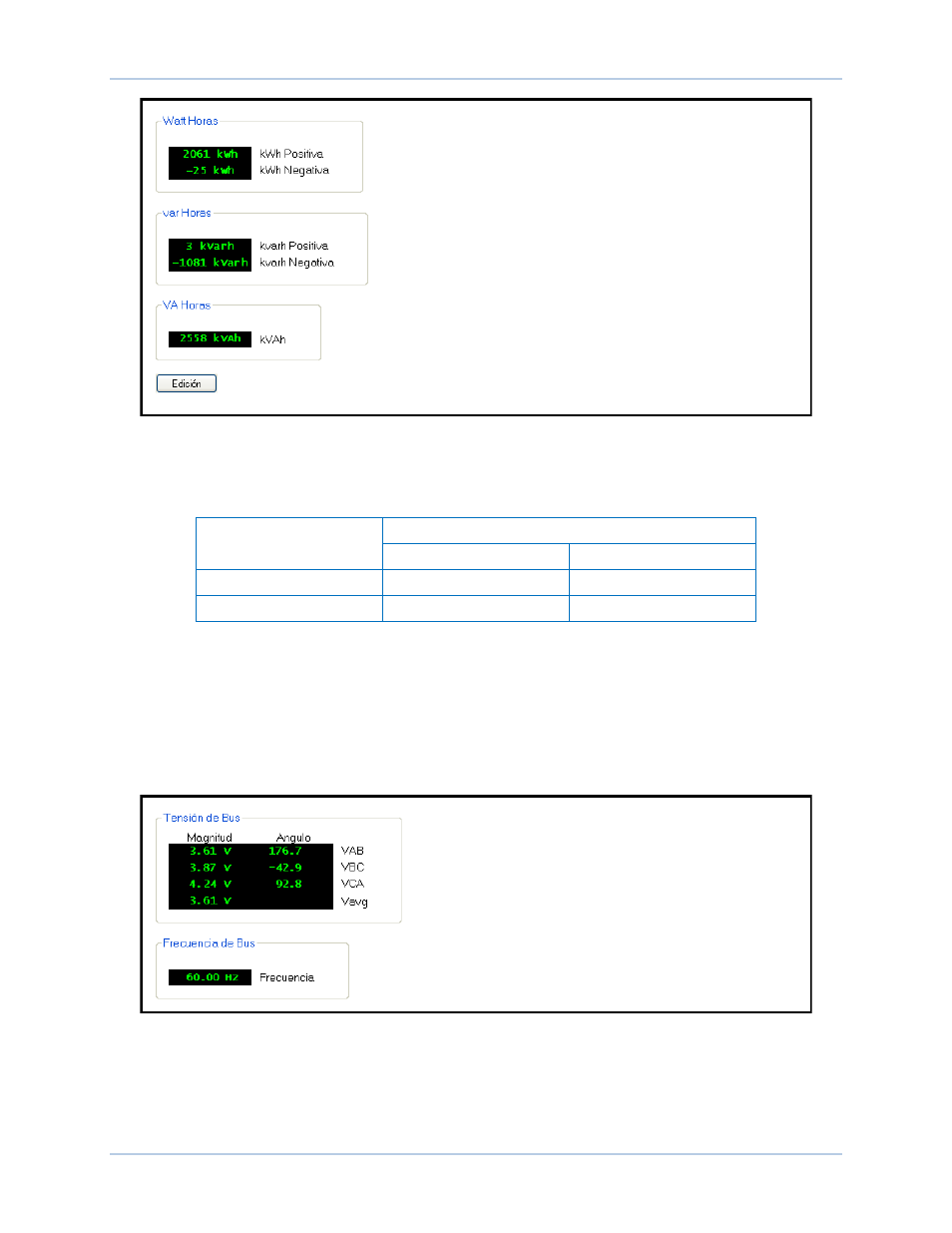

Figura 60. Energía

Cuando funciona en el modo motor, los valores de var y factor de potencia serán opuestos en
BESTCOMSPlus y en el panel frontal HMI. Consulte la Error! Reference source not found..

Tabla 4. Modo de funcionamiento

Signo de var

Modo de funcionamiento DECS-250

Generador

Motor

Positivo (+)

PF principal

PF con retraso

Negativo (

–)

PF con retraso

PF principal

Bus

Ruta de Navegación BESTCOMSPlus

®

: Explorador de Medición, Bus

Ruta de Navegación HMI: Explorador de Medición, Bus

Los parámetros medidos de bus incluyen la tensión entre las fases A y B (Vab), fases B y C (Vbc), fases
A y C (Vca), y el promedio de tensión del bus. La frecuencia de la tensión del bus también se mide. Los
valores primarios y por unidad están disponibles. La Figura 61 ilustra la pantalla de medición de los
valores primarios del bus.

Figura 61. Medición de los Valores Primarios del Bus

Campo

Ruta de Navegación BESTCOMSPlus

®

: Explorador de Medición, Campo

Ruta de Navegación HMI: Explorador de Medición, Salida del DECS

Medición

DECS-250N
