9440572990 Rev C

169

Tres LEDs de estado se encuentran en la esquina inferior derecha de la ventana del BESTlogicPlus.
Estos LEDs muestran el Estado de Guardado de la Lógica, Estado de Diagrama de la Lógica, y Estado
de Capas de la Lógica
. La Tabla 15 define los colores de cada LED.

Tabla 15. LEDs de ESTADO

LED

Color

Definición

Estado de Guardado de la Lógica

(LED Izquierdo)

Naranja

La lógica ha cambiado desde el último guardado.

Verde

La lógica NO ha cambiado desde el último guardado.

Estado de Diagrama de la Lógica

(LED del Centro)

Rojo

Los requisitos NO se cumplen como se enumeran arriba.

Verde

Los requisitos se cumplen como se enumeran arriba.

Estado de Capa de la Lógica

(LED Derecho)

Rojo

Los requisitos NO se cumplen como se enumeran arriba.

Verde

Los requisitos se cumplen como se enumeran arriba.

Temporizadores de Activación y Caída

Un temporizador de activación produce una salida VERDADERA cuando el tiempo transcurrido es mayor
o igual al ajuste de Tiempo de Activación luego de que ocurre una transición de FALSO a VERDADERO
en la entrada de Inicio desde la lógica conectada. Cada vez que la entrada de Inicio se cambia a FALSO,
la salida se cambia a FALSO inmediatamente.

Un temporizador de caída produce una salida VERDADERA cuando el tiempo transcurrido es mayor o
igual al ajuste de Tiempo de Caída después de que ocurra una transición de VERDADERO a FALSO, en
la entrada de Inicio desde la lógica conectada. Cada vez que la entrada de Inicio se cambia a
VERDADERO, la salida se cambia a FALSO inmediatamente.

Ver Figura 132, Bloques de Temporizador de Lógica de Activación y Caída.

Para programar los ajustes de temporizador de la lógica, utilizar el Explorador de Configuración dentro
del BESTCOMSPlus

®

para abrir el circuito derivado de Temporizadores de la Lógica/ Lógica Programable

del BESTlogicPlus. Introducir una etiqueta de Nombre que desee que aparezca en el bloque lógico del
temporizador. El rango de valor del Tiempo de Retardo es de 0 a 250 horas en incrementos de 1 hora, de
0 a 250 minutos en incrementos de 1 minuto, o de 0 a 1.800 segundos en incrementos de 0,1 segundos.

A continuación, abrir el tabulador de Componentes dentro de la ventana de BESTlogicPlus y arrastrar un
temporizador sobre la grilla del programa. Hacer click en el lado derecho en el temporizador para
seleccionar el temporizador que quiere usar que previamente fue establecido en el circuito derivado en
Temporizadores de la Lógica. Aparecerá un Cuadro de Diálogo de Propiedades de Temporizador de la
Lógica
. Seleccionar el Temporizador que se desee utilizar.

La precisión de la Temporización es de

±15 milisegundos.

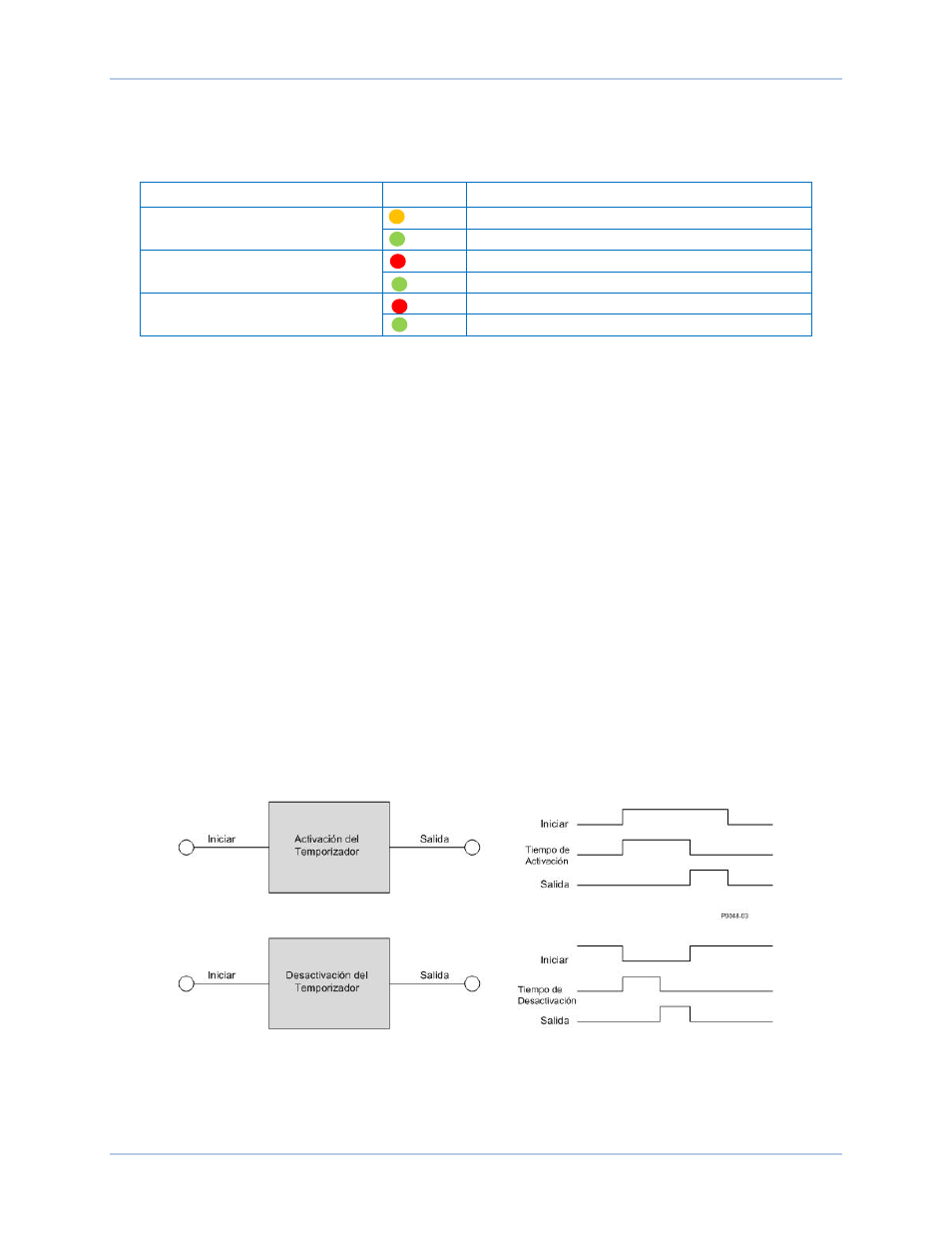

Figura 132. Bloques de la Lógica de Temporizador de Activación y Caída

DECS-250N

BESTlogic™Plus
