Figura 50. Limitador de Corriente Estatórica
Nivel Bajo del Limitador
Cuando la corriente del estator supera el ajuste de bajo nivel B , el DECS-250N anuncia el nivel elevado. Si
esta condición persiste durante el transcurso del ajuste de tiempo alto del SCL, el DECS-250N actúa
para limitar la corriente al ajuste de bajo nivel de SCL. El generador está habilitado para funcionar
indefinidamente en el umbral de bajo nivel o por debajo de este umbral.
Nivel Alto del Limitador
Cuando la corriente estatórica excede el ajuste C de nivel alto, el DECS-250N actúa para limitar
la corriente al valor de nivel alto. Si este nivel de corriente persiste durante el ajuste de tiempo de nivel
alto
D , el DECS-250N actúa para limitar la corriente al ajuste de nivel bajo SCL.
Retardo Inicial
En caso de un limitador de corriente estatórica de nivel bajo o alto, la función limitadora no responderá
hasta que un retardo
E de tiempo inicial expire.

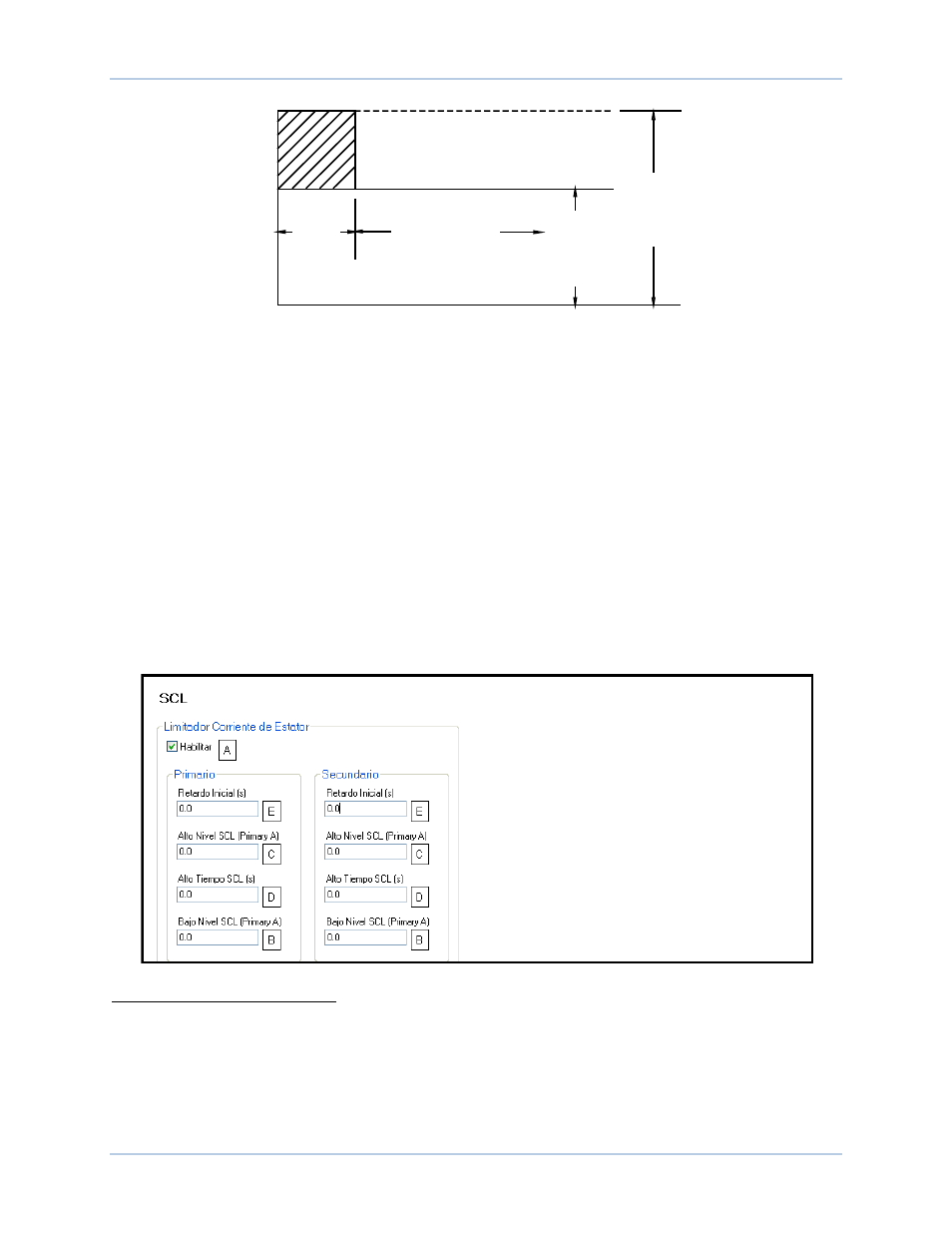

Figura 51. Ajustes de Limitador de Corriente Estatórica
A Habilitar Limitador de Corriente Estatórica: Chequear recuadro para habilitar.
B Bajo nivel de SCL: puede ser de 0 A c.c. a 66 000 A c.c. en incrementos de 0,1 A c.c.
C Nivel SCL Alto: Ajustable de 0 a 66.000 Aca en incrementos de 0,1 Aca.
D Tiempo SCL Alto: Ajustable de 0 a 60 s en incrementos de 0,1 s.
E Retardo Inicial: Ajustable de 0 a 10 s en incrementos de 0,1 s.
TIEMPO EN SEGUNDOS
Tiempo de
Corriente
Alto
Continuo
P0013-19
0-60 s
Nivel de
Corriente
Bajo
0-66.000 Aca
Nivel de
Corriente
Alto
0-66.000 Aca
C
o
rr
ie
n
te
d
e
E
s
ta
to
r
Limitadores DECS-250N
