Panel de Control
Ruta de Navegación BESTCOMSPlus ® : Explorador de Medición, Panel de Control
Ruta de Navegación HMI: Explorador de Medición, Panel de Control
El Panel de Control (Figura 67) provee opciones para cambiar los modos de funcionamiento, seleccionar
las posiciones previas de la consigna, ajuste de precisión de las consignas, y activar interruptores
virtuales. Se muestran las consignas para AVR, FCR, FVR, var y PF, así como también el estado de
Alarma, estado del PSS, y estado del Balance Nulo.

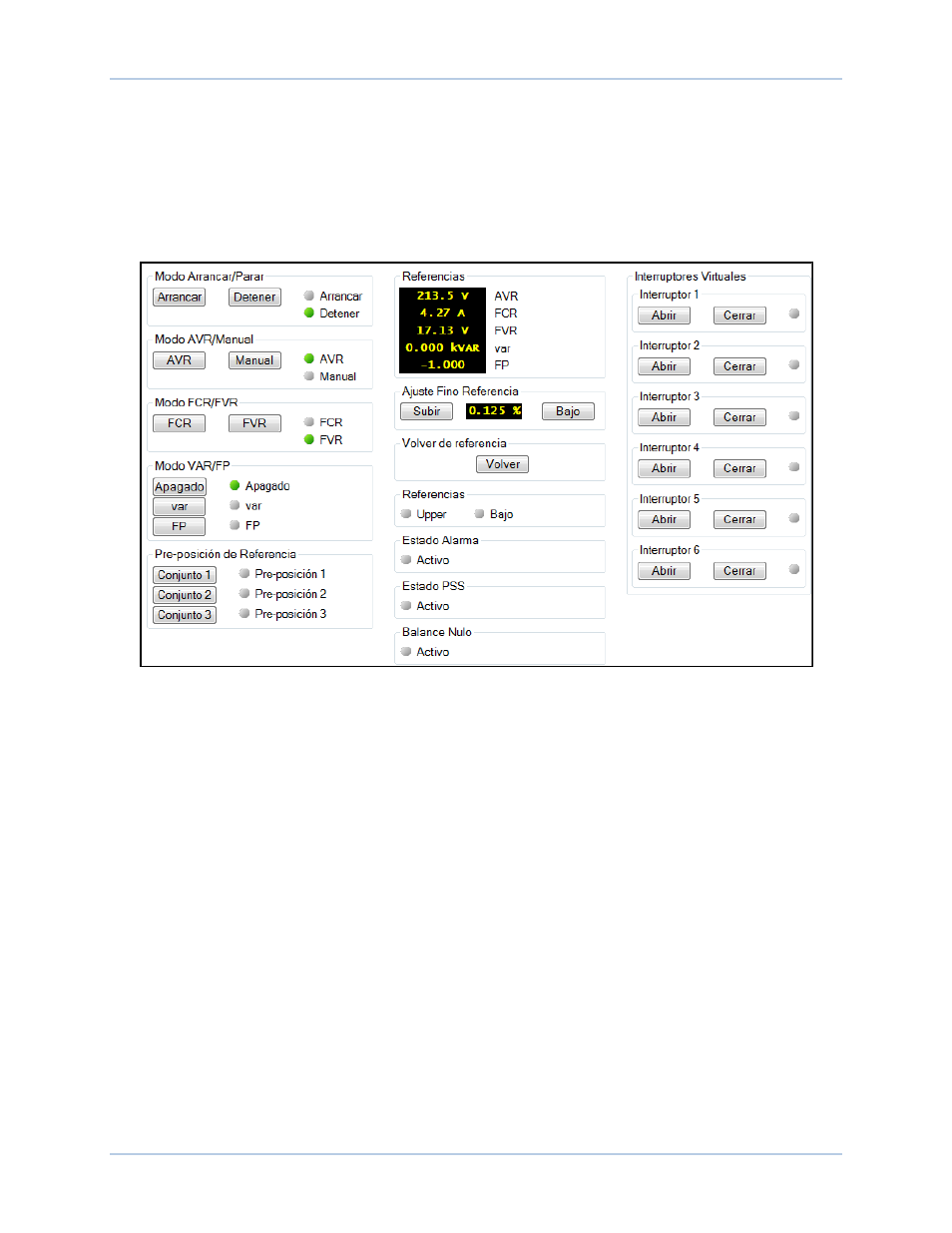

Figura 67. Panel de Control
Modo Iniciar/Parar: Dos indicadores muestran el modo de iniciar/parar del DECS-250N. En el modo de
Parar, el indicador de Parar cambia de gris a verde. En el modo de Iniciar el indicador de Iniciar cambia de
gris a verde. Para seleccionar el estado de Iniciar del DECS-250N, hacer click sobre el botón Iniciar. Para
seleccionar el estado de Parar del DECS-250N, hacer click en el botón Parar.
Modo AVR/Manual: El estado de AVR y Modo Manual se informa mediante dos indicadores. Cuando el
DECS-250N está en operando en modo AVR, el indicador de AVR cambia de gris a verde. Cuando está
operando en modo manual, el indicador de manual cambia de gris a verde. Para seleccionar el modo
AVR, hacer click en el botón de AVR; para seleccionar el modo manual, hacer clic en el botón Manual.
Modo FCR/FVR: El estado de modo FCR y FVR se informan mediante dos indicadores. Cuando el
DECS-250N está operando en modo FCR, el indicador de FCR cambia de gris a verde. Cuando está
operando en modo FVR, el indicador de FVR cambia de gris a verde. El modo FCR se selecciona
haciendo click en el botón FCR. El modo FVR se selecciona haciendo click en el botón FVR.
Modo Var/PF: Tres indicadores informan si el modo Var está activo, si el Factor de Potencia está activo
o si ningún modo está activo, respectivamente. Cuando el modo Var está activo el indicador Var cambia
de gris a verde. Cuando el modo de Factor de Potencia está activo, el indicador de PF cambia de gris a
verde. Cuando ningún modo está activo, el indicador de Apagado cambia de gris a verde. El modo Var se
activa haciendo clic sobre el botón de Var. El modo de Factor de Potencia se activa haciendo clic sobre
el botón de PF. Ningún modo se activa haciendo clic sobre el botón de Apagado. Sólo un modo puede
activarse a la vez.
Pre-posición de la Consigna: Existe un botón de control e indicador para las tres pre-posiciones de la
consigna. Haciendo clic sobre el botón Set 1 se ajusta la consigna de excitación en el valor 1 de la Pre-
