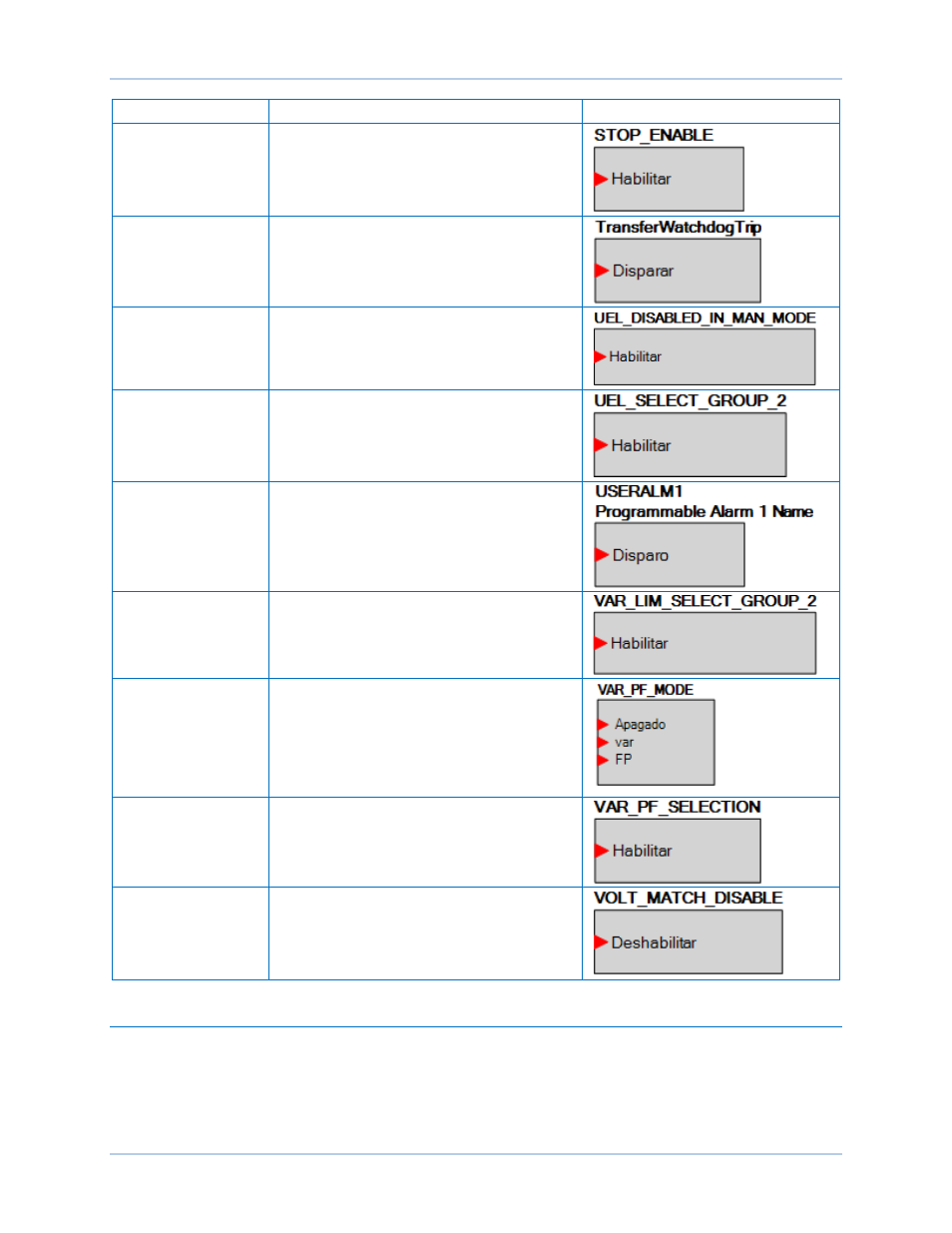

Nombre Descripción Símbolo
HABILITAR
DETENCIÓN Cuando está verdadero, este elemento detiene
la unidad.
Transferir Disparo de
Watchdog Cuando está verdadero, este elemento abre la
salida de transferencia del watchdog.
UEL
DESHABILITADO EN
MODO MANUAL Cuando está verdadero, este elementos
deshabilita el UEL cuando la unidad está
funcionando en modo Manual.
UEL SELECCIONAR
AJUSTES
SECUNDARIOS Cuando está verdadero, este elemento
selecciona ajustes secundarios para el UEL.
ALARMA 1-16
PROGRAMABLE
POR EL USUARIO Cuando está verdadero, este elemento dispara
una alarma programable.
LIMITADOR VAR
SELECCIONAR
AJUSTES
SECUNDARIOS Cuando está verdadero, este elemento
selecciona los ajustes secundarios en el
limitador Var.
MODO VAR/FP La entrada de VAR selecciona el control de
VAR, y la entrada de FP selecciona el control
del factor de potencia.
HABILITAR
SELECCIÓN DE
VAR/FP Cuando está verdadero, este elemento permite
la selección de Var y PF.
DESHABILITAR
COINCIDENCIA DE
TENSIÓN Cuando está verdadero, este elemento
deshabilita la coincidencia de tensión cuando la
unidad está funcionando en modo AVR.
Esquemas Lógicos
Un esquema lógico es un grupo de variables lógicas escritas en forma de ecuación que define el
funcionamiento del Sistema Digital de Excitación DECS-250N. A cada esquema lógico se le da un nombre
único. Esto brinda la capacidad de seleccionar un esquema específico y la confianza de que el esquema
seleccionado está en funcionamiento. Se configura un esquema lógico para una protección típica y aplicación
de control de un generador sincrónico y es el esquema lógico activo por defecto. Sólo un esquema lógico
DECS-250N BESTlogic™Plus
