Página 118: Estabilizador del sistema de potencia decs-250n

102
9440572990 Rev C

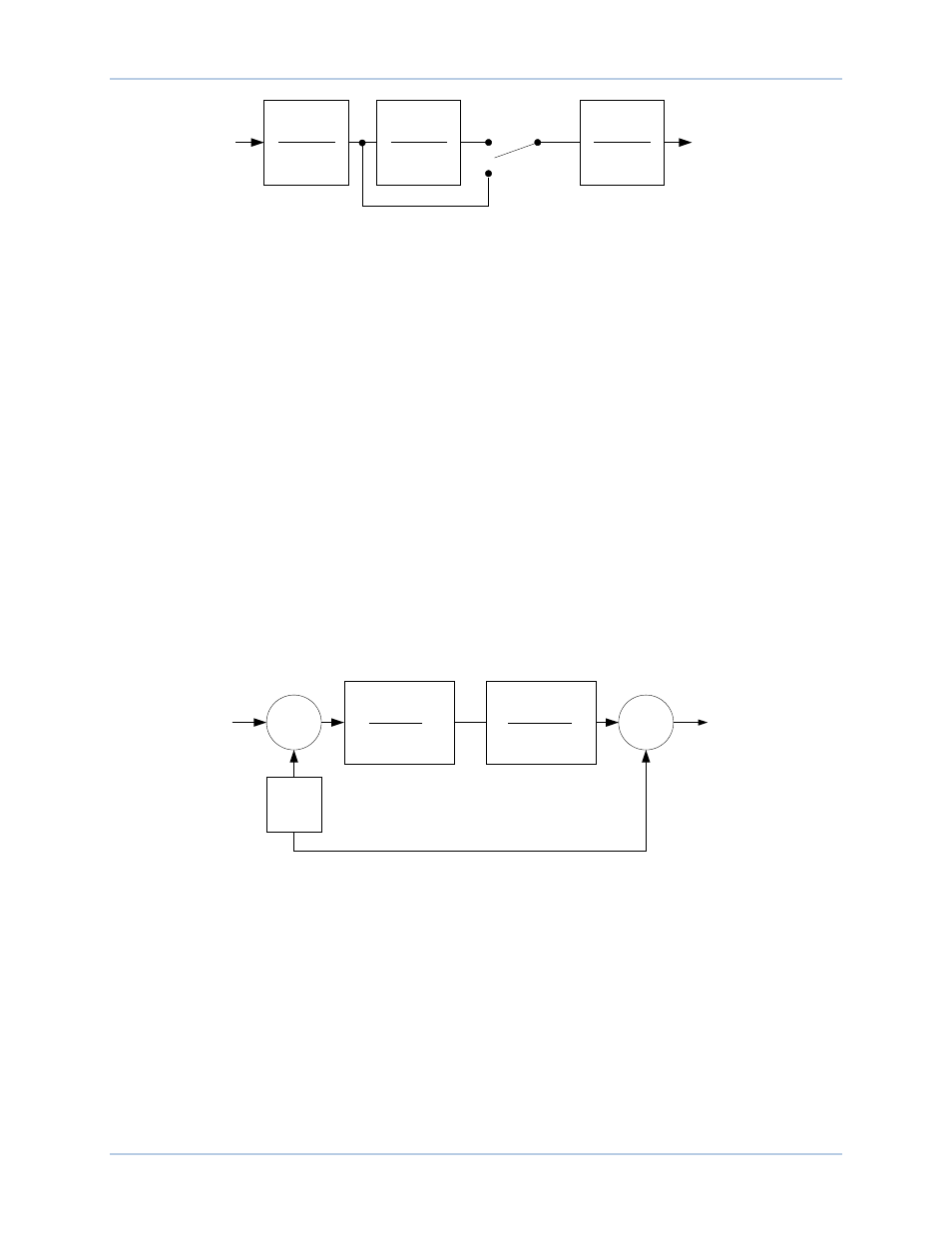

Figura 87. Señal de Potencia Eléctrica del Generador
Luego del filtrado pasa alto, la señal de potencia eléctrica es integrada y a escala, combinando la
constante de inercia del generador
O
(2H) con la señal de velocidad. El filtrado pasa bajo dentro del
integrador es controlado por la constante de tiempo TI2
P
.
Señal Derivada de Potencia Mecánica
La señal de desviación de velocidad e integral de señal de desviación de potencia eléctrica se combinan
para producir una señal derivada e integral de potencia mecánica.
Una etapa de ganancia ajustable Kpe
Q
establece la amplitud de una entrada de potencia eléctrica
utilizada por la función PSS.
La integral derivada de señal de potencia mecánica se pasa luego a través de un filtro pasa baja de
potencia mecánica y filtro de seguimiento de rampa. El filtro pasa bajo es controlado por la constante de
tiempo TI3
R
y proporciona atenuación de componentes torsionales que aparecen en la ruta de entrada de
velocidad. El filtro de seguimiento de rampa produce un error cero estable para incrementar cambios en
la integral de señal de entrada de potencia eléctrica. Esto limita la variación de salida del estabilizador a
niveles muy bajos para los valores de potencia mecánica del cambio que son normalmente producidos
durante el funcionamiento de generadores de escala de utilidad. El filtro de seguimiento de rampa es
controlado por la constante de tiempo Tr
S
. Un exponente que consiste en un numerador
T
y denominador
U
se aplica al filtro de potencia mecánica.
El procesamiento de señal de potencia mecánica derivado e integrado se muestra en la Figura 88.
Figura 88. Señal Derivada de Potencia Mecánica
Selección de Señal Estabilizadora
La Figura 89 ilustra como se utilizan los interruptores de software SSW 2
V
y SSW 3
W
para seleccionar la
señal de estabilización. La desviación de velocidad derivada se selecciona como señal estabilizadora
cuando el ajuste SSW 2 está en Velocidad Derivada y el ajuste SSW 3 está en Frecuencia/Velocidad
Derivada. La velocidad de filtro pasa bajo se selecciona como señal estabilizadora cuando el ajuste SSW
2 está en Frecuencia y el SSW 3 en Frecuencia/Velocidad Derivada. La potencia de filtro pasa bajo se
selecciona como señal estabilizadora cuando el ajuste SSW 3 está en Potencia (cuando el ajuste SSW 3
está en Potencia, el ajuste SSW 2 no tiene efecto).
SSW 1
Deshab
Habilitar
Potencia
Potencia Filtro
Pasa Bajo
P0026-14
sT
w3
1+ sT
w3
sT
w4
1+ sT
w4
T
l2
/ 2H
1+ sT
l2
Señal de Potencia de Entrada PSS
Σ
Σ
+
+
K
PE
Velocidad
Filtro
Pasa
Bajo
Desviación
Velocidad
Derivada
P0026-15
(
)
N
M
L
sT
−
+
3
1
1
N
L
R
sT
sT
+
+
3
1
1
Estabilizador del Sistema de Potencia
DECS-250N
