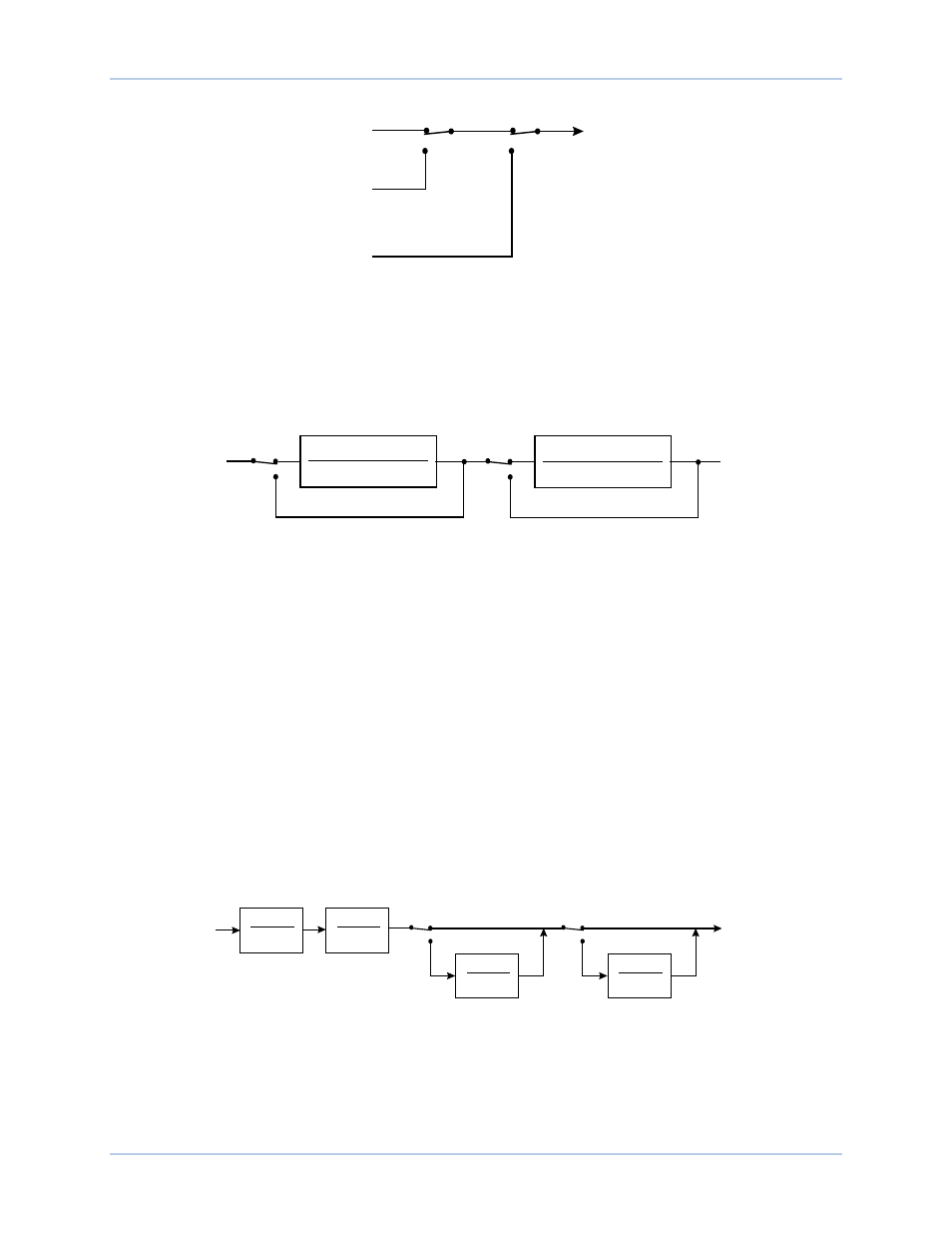

Figura 89. Selección de Señal Estabilizadora

Filtros Torsionales

Los dos filtros torsionales, que se muestran en la Figura 90, se encuentran disponibles luego de la señal
estabilizadora y antes de los bloques de fase de compensación. Los filtros torsionales proporcionan la
reducción de ganancia deseada a una frecuencia especificada. Los filtros compensan los componentes
de frecuencia torsional presentes en la señal de entrada.

Figura 90. Filtros Torsionales

El interruptor del software SSW 4

X

habilita o deshabilita el filtro torsional 1 y el SSW 5

Y

habilita o

deshabilita el filtro torsional 2.

Los filtros torsionales 1 y 2 están controlados por el numerador zeta

Z

(Zeta Num), denominador zeta

AA

(Zeta Den) y un parámetro de respuesta de frecuencia

BB

(Wn).

Compensación de Fase

La señal de velocidad derivada se modifica antes de ser aplicada a la entrada del regulador de tensión.
El filtrado de la señal proporciona un adelanto de fase a las frecuencias electromecánicas de interés (0,1
a 5 Hz). El requerimiento de adelanto de fase es específico del sitio y es necesario para compensar el
retardo de fase introducido por el regulador de tensión de circuito cerrado.

Están disponibles cuatro etapas de compensación de fase. Cada etapa de compensación de fase tiene
una constante de tiempo de adelanto de fase

CC

(T1, T3, T5, T7) y una constante de tiempo de retardo de

fase

DD

(T2, T4, T6, T8). Normalmente, las dos primeras etapas de adelanto y retardo son adecuadas para

que coincidan con los requerimientos de compensación de fase de una unidad. De ser necesario, la
tercera y cuarta etapa puede agregarse a través de los ajustes de interruptores del software SSW 6

EE

y

SSW 7

FF

. La Figura 91 muestra las etapas de compensación de fase e interruptores de software

asociados.

Figura 91. Compensación de Fase

Filtro Pasa Bajo y Limitador Lógico

La salida de la etapa de compensación de fase está conectada a través de una etapa de ganancia del
estabilizador al filtro pasa bajo y limitador lógico.

P0026-19

12-09-04

Desviación

Velocidad

Derivada

SSW 2

Velocidad

Filtro Pasa

Bajo

SSW 3

Señal
Estabilizadora

Potencia Filtro

Pasa Bajo

Señal

Estabilizadora

2

2

2

2

2

2

n

n

d

n

n

n

w

s

w

z

s

w

s

w

z

s

+

+

+

+

2

2

2

2

2

2

n

n

d

n

n

n

w

s

w

z

s

w

s

w

z

s

+

+

+

+

Compensación
de Fase

P0026-20

12-09-04

Deshab

SSW 5

SSW 4

Habilitar

Deshab

Habilitar

1 + s T

1

1 + s T

2

1 + s T

3

1 + s T

4

Salida PSS antes
De Ganancias y
Límites

Señal

Estabilizadora

Include

Exclude

SSW 6

1 + s T

5

1 + s T

6

SSW 7

1 + s T

7

1 + s T

8

P0026-21

12-09-04

Include

Exclude

DECS-250N

Estabilizador del Sistema de Potencia
