9440572990 Rev C 155

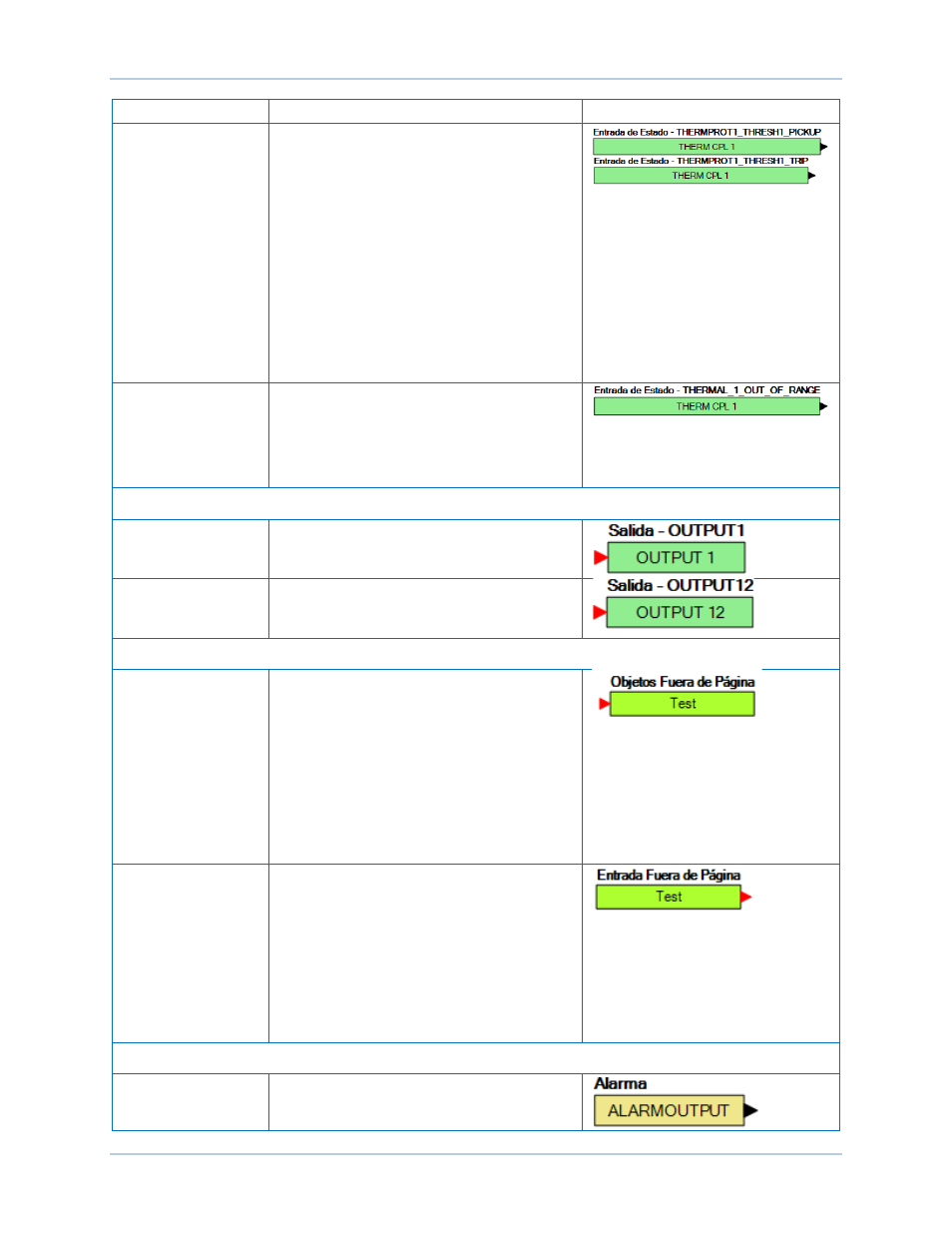

Nombre Descripción Símbolo
Módulo Analógico de
Expansión
Entradas Termopar
Remotas 1-2
Existen cuatro umbrales para ambos bloques de
Entrada Termopar Remota. Cada umbral tiene un
bloque lógico separado para activación y disparo.
La Entrada Termopar Remota RTD #1 con su
Umbral #1 bloques de Activación y Disparo se
muestra a la derecha.
Para más detalles sobre la configuración de
Entradas Termopar Remotas, ver la Sección
Módulo de Expansión Analógica en este
manual.
El bloque de activación es Verdadero cuando el
umbral es excedido. El bloque de disparo es
Verdadero cuando el umbral del bloque
de activación correspondiente es excedido
durante el tiempo de retardo.
Módulo Analógico de
Expansión
Entradas Termopar
Remotas, Fuera de
Rango 1-2
Cada Entrada Termopar Remota
tiene un Bloque de Fuera de Rango. Verdadero
cuando los parámetros exceden el umbral de
fuera de rango. Esta función alerta al usuario
de un cable de entrada analógico abierto o
dañado.
Objetos de Salida
Salidas Físicas
OUT1 - OUT11
Salidas Físicas 1 a 11.
Salidas Remotas
OUT12 - OUT35
Salidas Remotas 12 a 35.
(Disponible cuando un CEM-2020 opcional está
conectado.)
Objetos fuera de página
Salida fuera de
página
Se utiliza conjuntamente con la Entrada fuera
de página para transformar una salida de una
página lógica en una entrada de otra página
lógica. Puede modificar el nombre de las
salidas haciendo clic con el botón secundario y
seleccionando Cambiar el nombre de la salida.
Al hacer clic con el botón secundario, también
se muestran las páginas donde puede
encontrar las entradas correspondientes. Al
seleccionar la página, podrá acceder a esa
página.
Entrada fuera de
página
Se utiliza conjuntamente con la Salida fuera de
página para transformar una salida de una
página lógica en una entrada de otra página
lógica. Puede modificar el nombre de las
entradas haciendo clic con el botón secundario
y seleccionando Cambiar el nombre de la
salida. Al hacer clic con el botón secundario,
también se muestran las páginas donde puede
encontrar las salidas correspondientes. Al
seleccionar la página, podrá acceder a esa
página.
Alarmas
Alarma Global Verdadero cuando una o más alarmas
se establecen.
DECS-250N BESTlogic™Plus
