340 9440572990 Rev C

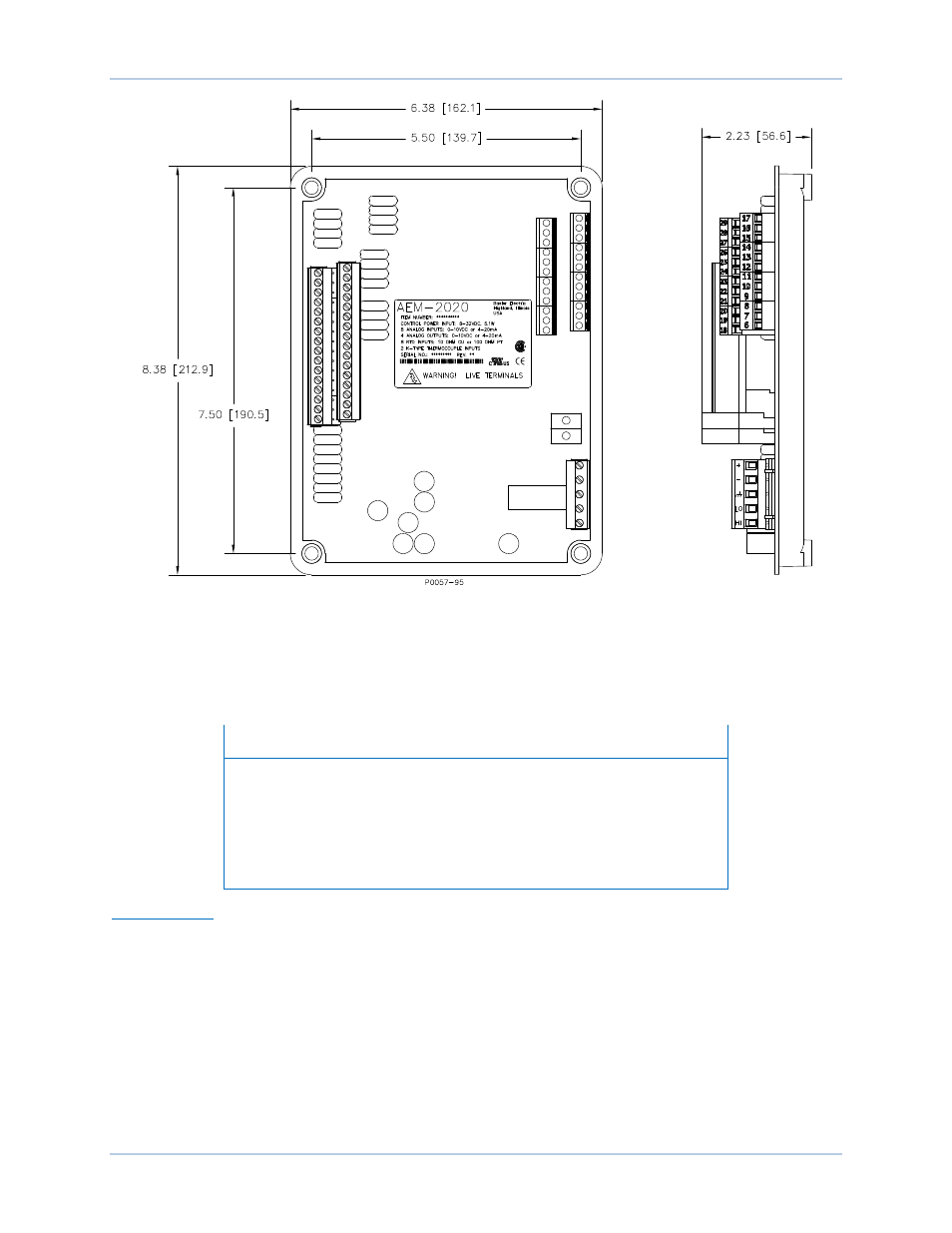

Figura 167. Dimensiones Generales del AEM-2020
Conexiones
Las conexiones del Módulo de Expansión Analógico dependen de la aplicación. Un cableado incorrecto
puede dañar el módulo.
Nota
La potencia de funcionamiento de la batería debe ser de la polaridad
correcta. Si bien la polaridad invertida no causará daño alguno, el
AEM-2020 no funcionará.
Asegurarse de que el AEM-2020 esté cableado a tierra con un cable
de cobre no menor a 12 AWG enganchado al terminal de tierra del
chasis en el módulo.
Terminaciones
La interfaz del terminal consiste en dos conectores enchufables y un conector montado
permanentemente con terminales de compresión atornillados.
Los conectores del AEM-2020 están hechos con un conector de 5 posiciones, dos conectores de
12 posiciones, dos conectores de 16 posiciones y dos conectores termopar de 2 posiciones. Los
conectores de 16, 5 y 2 posiciones se enchufan a los cabezales en el AEM-2020. Los conectores
y cabezales tienen bordes en forma de cola de milano que aseguran una correcta orientación del
conector. Además, los conectores y cabezales tienen características únicas que garantizan que los
conectores solo se conecten con los cabezales correctos. El conector con 12 posiciones no es un
conector de módulo y se monta permanentemente en el tablero.
Módulo de Expansión Analógico DECS-250N
