344 9440572990 Rev C

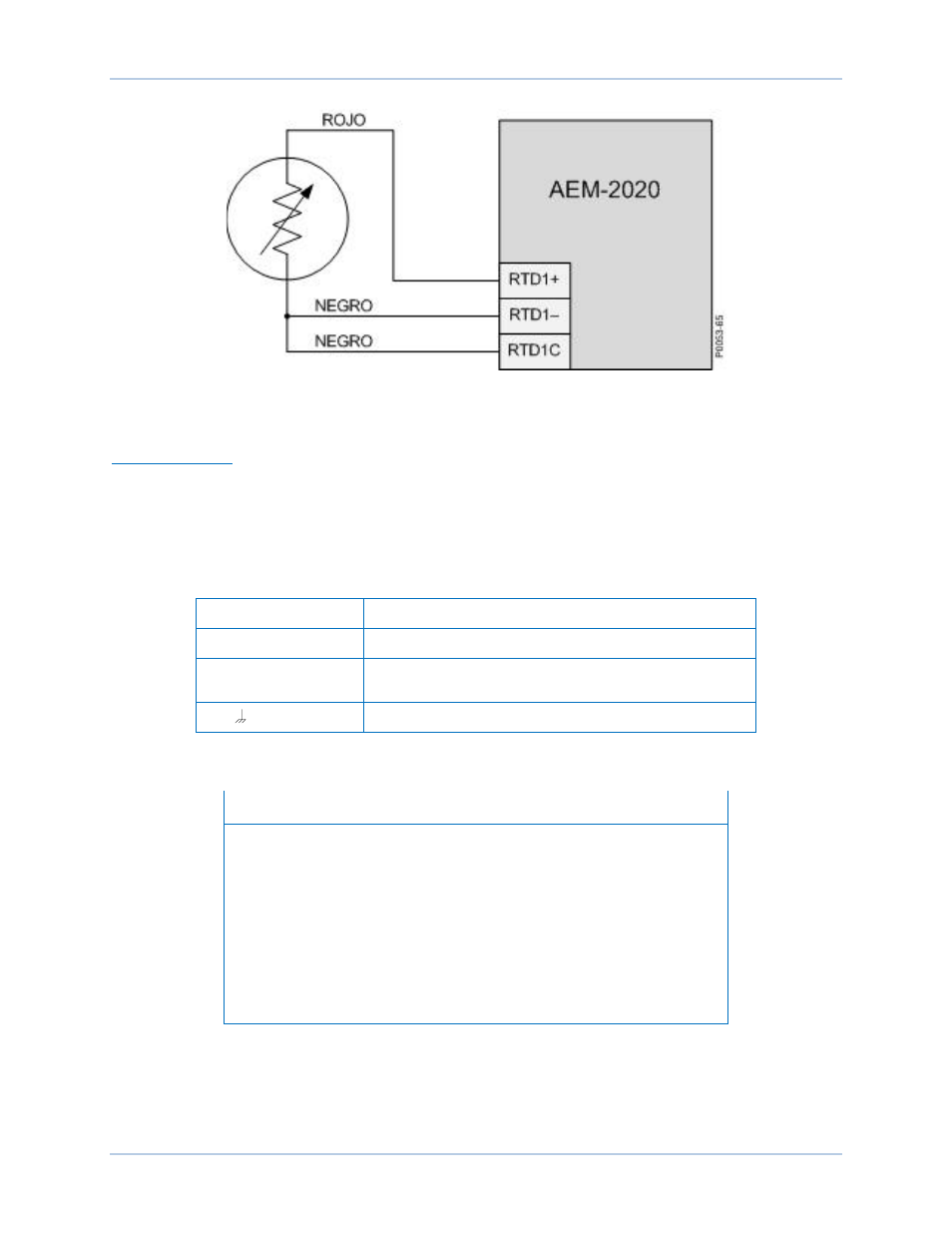

Figura 172. Conexiones de Entrada RTD Externas de tres hilos
Interfaz CAN Bus
Estos terminales brindan comunicación utilizando protocolo SAE J1939 y permiten una comunicación de alta
velocidad entre el Módulo de Expansión Analógico y el DECS-250N. Las conexiones entre el AEM-2020
y el DECS-250N deberían hacerse con cable par trenzado blindado. Los terminales de interfaz del
CANbus se enumeran en la Tabla 38. Ver Figura 173 y Figura 174.
Tabla 38. Terminales de Interfaz CAN Bus
Terminal Descripción
P1- HI (CAN H) Alta conexión del CAN (cable amarillo)
P1- LO (CAN L)
Baja conexión del CAN (cable verde)
P1- (ESCUDO) Conexión de drenaje del CAN
Nota
1. Si el AEM-2020 provee un extremo del bus J1939, debería
instalarse una resistencia terminal de 120
Ω, ½ watt por los
terminales P1- LO (CANL) y P1- HI (CANH).
2. Si el AEM-2020 no es parte del bus J1939, el cabo que conecta el
AEM-2020 con el bus debería no exceder los 914 mm (3 ft) de largo.
3. El largo máximo del bus, sin incluir los cabos, es de 40 m (131 ft).
4. El drenaje (escudo) del J1939 debería estar conectado a tierra
sólo en un punto. Si está conectado a tierra en cualquier otro
lugar, no conectar el drenaje al AEM-2020.
Módulo de Expansión Analógico DECS-250N
