9440572990 Rev C 63

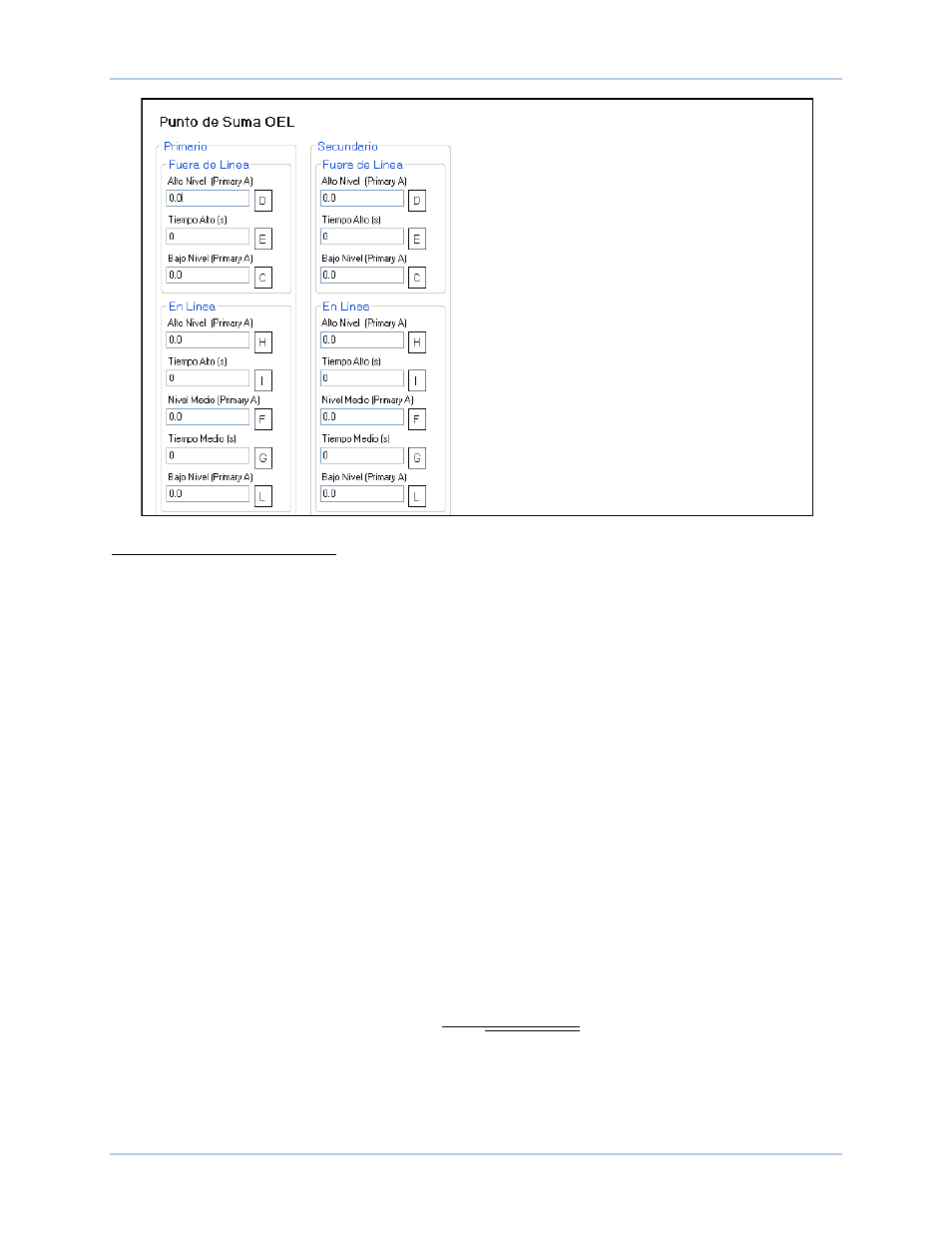

Figura 45. Ajustes de Punto de Suma OEL
A Activar OEL: Seleccionar casilla de control para habilitar el OEL.
B Modo OEL: Seleccionar Punto Suma o Toma de Control.
C Nivel Bajo del OEL del Punto Suma sin Conexión: Ajustable de 0 a 15 Acc. El incremento de ajuste es
0,01 Acc.
D Nivel Alto del OEL del Punto Suma sin Conexión: Ajustable de 0 a 30 Acc. El incremento de ajuste es
0,01 Acc.
E Alto tiempo del OEL del Punto Suma sin Conexión: Ajustable de 0 a 10 s en incremento de 1 s.
F Punto sumador – OEL, en línea de nivel medio: puede ser de 0 A c.c. a 20 A c.c. El incremento de
ajuste es de 0,01 A c.c.
G Punto sumador – OEL, en línea de tiempo medio: puede ser de 0 s a 120 s, en incrementos de 1 s.
H Punto sumador – OEL, en línea de nivel alto: puede ser de 0 A c.c. a 30 A c.c. para el DECS-250. El
incremento de ajuste es de 0,01 A c.c.
I Punto sumador – OEL, en línea de tiempo alto: puede ser de 0 s a 10 s en incrementos de 1 s.
J Habilitar dv/dt: Chequear recuadro para habilitar Tensión de Dependencia del OEL.
K Nivel dv/dt: Ajustable desde -10 a 0 en incrementos de 0,1 (por unidad).
L Nivel Bajo de la toma de control del OEL: Ajustable de 0 a 15 Acc. El incremento de ajuste es de 0,01
Acc.
Toma de Control del OEL
La limitación de sobreexcitación de sustitución limita el nivel de corriente de campo en relación con una
característica de tiempo inverso similar a la que se muestra en la Figura 46. Se pueden seleccionar
distintas curvas para la operación en línea y fuera de línea. Si el sistema entra en una condición de
sobreexcitación, se limita la corriente de campo y se la fuerza a seguir la curva seleccionada. La
característica de tiempo inverso se define mediante la Ecuación 10.
𝑡
𝑝𝑖𝑐𝑘𝑢𝑝
=
𝐴 × 𝑇𝐷
𝐵 + √𝐶 + 𝐷 × 𝑀𝑂𝑃
Ecuación 10. Característica de tiempo de activación inverso
Donde:
t
pickup
= tiempo para activación en segundos
A = -95,908
B = -17,165
