9440572990 Rev C 181
Configuración
Antes de que el DECS-250N sea puesto en servicio, se debe configurar para el equipamiento
y aplicación controlada.
Valores nominales del Generador, Campo y Bus
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Parámetros del Sistema, Datos
Nominales
Ruta de Navegación HMI: Explorador de Configuración, Parámetros del Sistema, Datos Nominales
Los ajustes de valores nominales del generador, campo y bus se ilustran en la Figura 148.
Para un control de excitación y protección adecuada, el DECS-250N debe configurarse con los valores
nominales del generador y campo controlado. Estos valores nominales generalmente se muestran en la
placa de característica del generador o pueden obtenerse del fabricante del generador. Los valores del
generador requeridos incluyen tensión
A , frecuencia B , factor de potencia C y potencia aparente D (kVA). La
corriente del generador E , la potencia activa F (kW) y la potencia reactiva (kVar) G aparecen con los otros
regímenes del generador como ajustes de solo lectura. Estos valores son calculados automáticamente a
partir de los valores del generador ingresados por el usuario. Los valores nominales de campo requerido
incluyen tensión
H y corriente I continua sin carga, y tensión J y corriente K de carga plena.
La relación L de los polos del excitador y polos del generador es utilizada por la función del monitor de
excitador del diodo (EDM) para detectar excitación de diodos abiertos y en cortocircuito. Los valores
calculados pueden ingresarse directamente o calcularse usando el calculador de polo
M . Una relación mínima
de 1,5 es recomendada para garantizar el funcionamiento constante del EDM.
En aplicaciones donde el generador va a ser sincronizado/en paralelo con un bus, el DECS-250N debe
configurarse con el valor nominal de tensión del bus
N .
La tensión de entrada de potencia nominal de funcionamiento O se utiliza para calcular el valor Ka
recomendado (Ganancia de Lazo). Este valor también se utiliza en cálculos de medición.
Cuando se utiliza el DECS-250N con un excitador que requiera una salida invertida, marque esta casilla P
para activar la inversión de la salida de control del DECS-250N.
Precaución
Si activa la salida de puente invertida con un excitador que no requiere
una salida de puente invertida va a resultar en daños en el equipo.

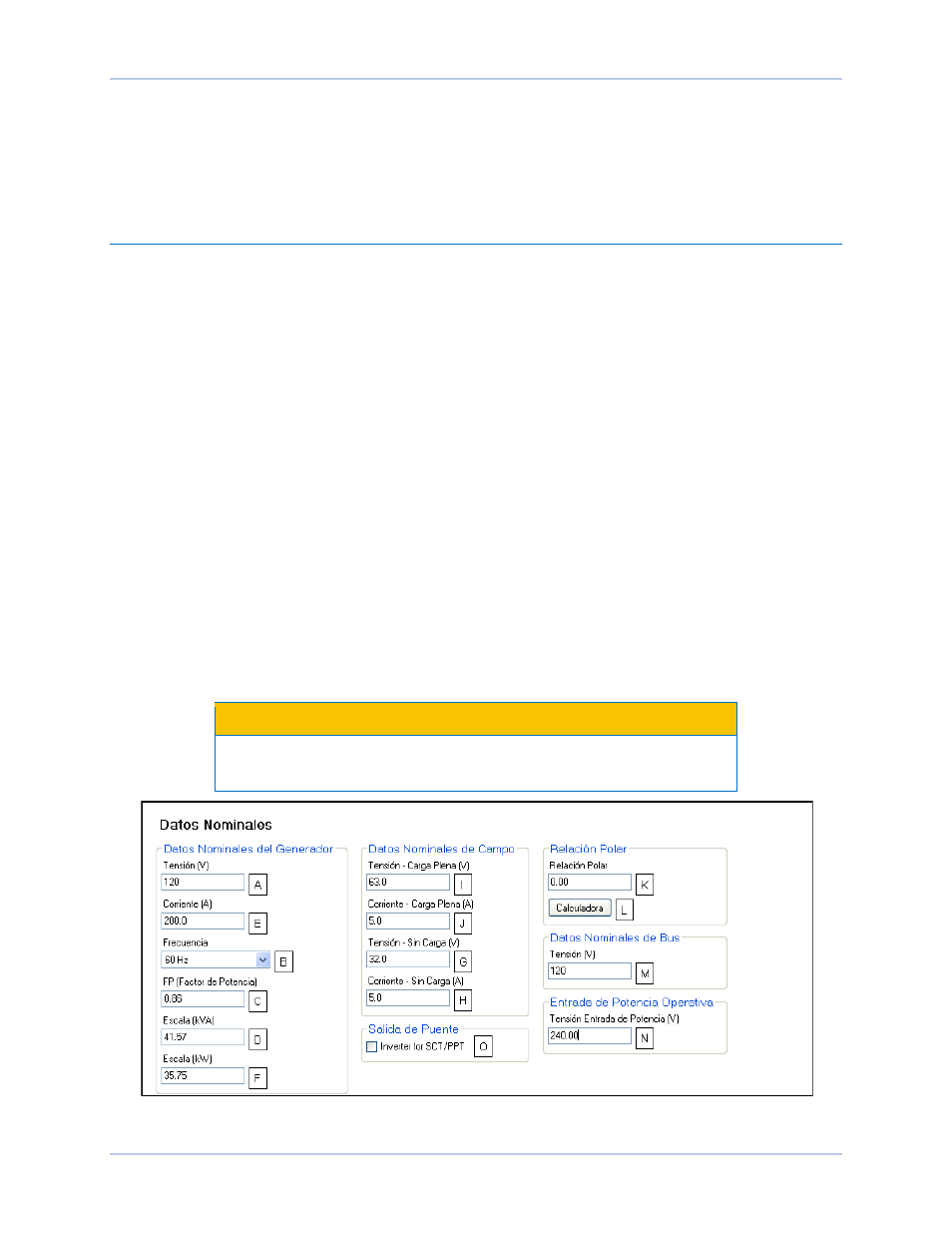

Figura 148. Valores Nominales del Generator, Bus, Campo y Relación Polar
DECS-250N Configuración
