Medición de Fase
La medición de corriente del generador trifásico se aplica a los terminales CTA+ y CTA-, CTB+ y CTB-, y
CTC+ y CTC- del DECS-250N a través de transformadores de corriente (TC) suministrados por el
usuario. La medición de corriente del generador monofásico se aplica a los terminales CTB+ y CTB- del
DECS-250N. El DECS-250N es compatible con los TC que tienen valores nominales secundarios de 5
Aca o 1 Aca. El DECS-250N utiliza este valor secundario junto con los valores nominales primarios del
TC para interpretar la corriente medida y calcular los parámetros del sistema. La información sobre la
configuración del DECS-250N para la medición de tensión del generador se proporciona en la sección
Configuración de este manual. Las conexiones típicas de la medición de la fase de corriente del
generador se ilustran en la Figura 6.

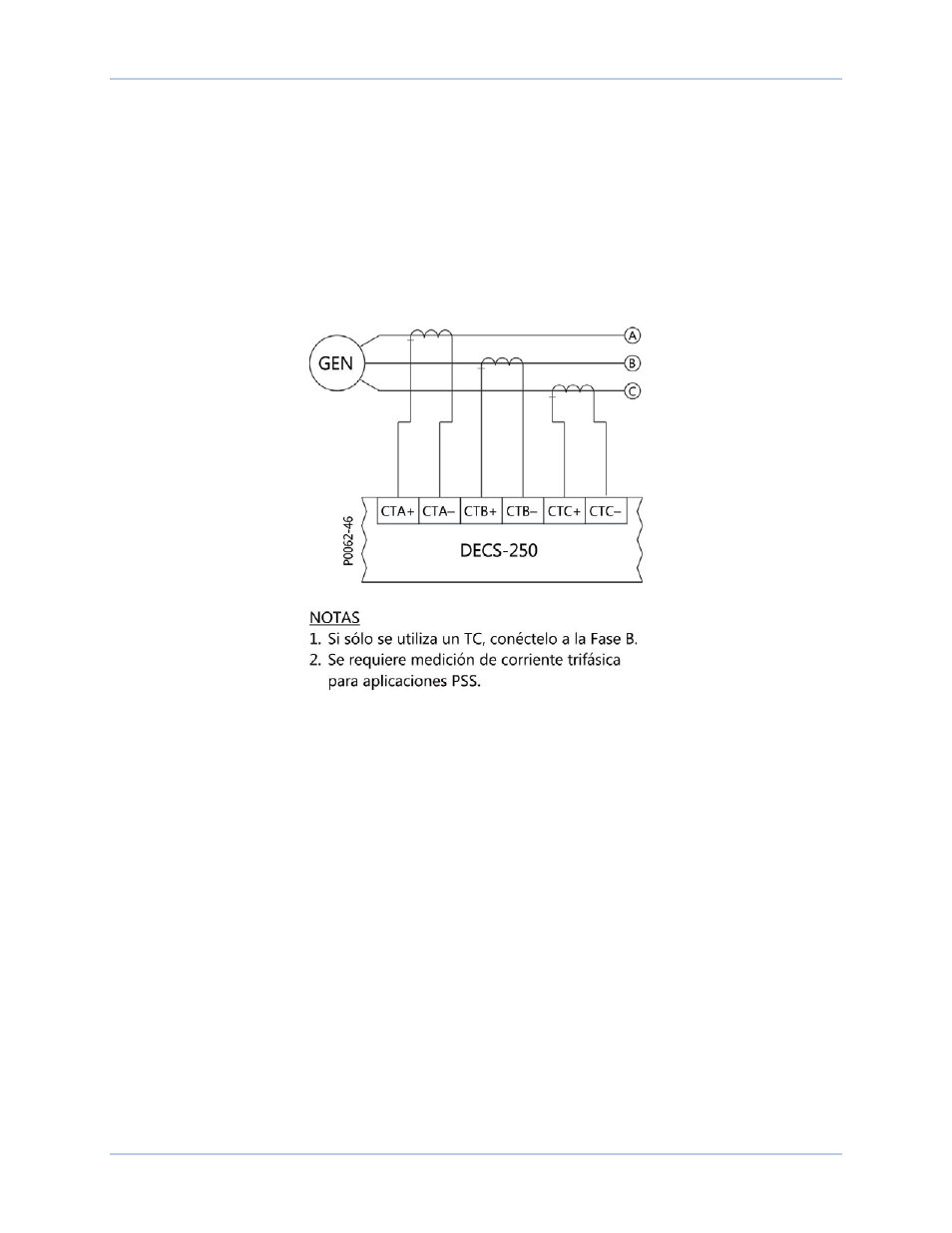

Figura 6. Conexiones Típicas de Medición del Generador de Corriente
Compensación de Corriente Cruzada
El modo de compensación de corriente cruzada (diferencial reactivo) permite que dos o más generadores
en paralelo puedan compartir un carga común. Como se muestra en la Figura 7, cada generador es
controlado por el DECS-250N utilizando la entrada de compensación de corriente cruzada (terminales
CCCT+ y CCCT-) y un transformador de corriente externa dedicado (TC) para medir la corriente del
generador. Las resistencias mostradas en la Figura 7 se utilizan para establecer la carga y pueden
ajustarse para adaptarlas a la aplicación. Asegúrese que el valor de potencia de las resistencias sea
adecuado para la aplicación.
