362 9440572990 Rev C
Interfaz CAN Bus
Estos terminales brindan comunicación utilizando protocolo SAE J1939 y permiten una
comunicación de alta velocidad entre el Módulo de Expansión de Contacto y el DECS-250N. Las
conexiones entre el CEM-2020 y el DECS-250N deberían hacerse con cable par trenzado
blindado. Los terminales de interfaz del CANbus se enumeran en la Tabla 40. Ver Figura 190 y
Figura 191.
Tabla 40. Terminales de Interfaz CAN Bus
Terminal Descripción
P1- HI (CAN H) Alta conexión del CAN (cable amarillo)
P1- LO (CAN L)
Baja conexión del CAN (cable verde)
P1- (SHIELD) Conexión de drenaje del CAN
Nota
1. Si el CEM-2020 provee un extremo del bus J1939, debería instalarse
una resistencia terminal de 120
Ω, ½ watt por los terminales P1- LO
(CANL) y P1- HI (CANH).
2. Si el CEM-2020 no es parte del bus J1939, el cabo que conecta el
CEM-2020 con el bus debería no exceder los 914 mm (3 ft) de largo.
3. El largo máximo del bus, sin incluir los cabos, es de 40 m (131 ft).
4. El drenaje (escudo) del J1939 debería estar conectado a tierra sólo
en un punto. Si está conectado a tierra en cualquier otro lugar, no
conectar el drenaje al CEM-2020.

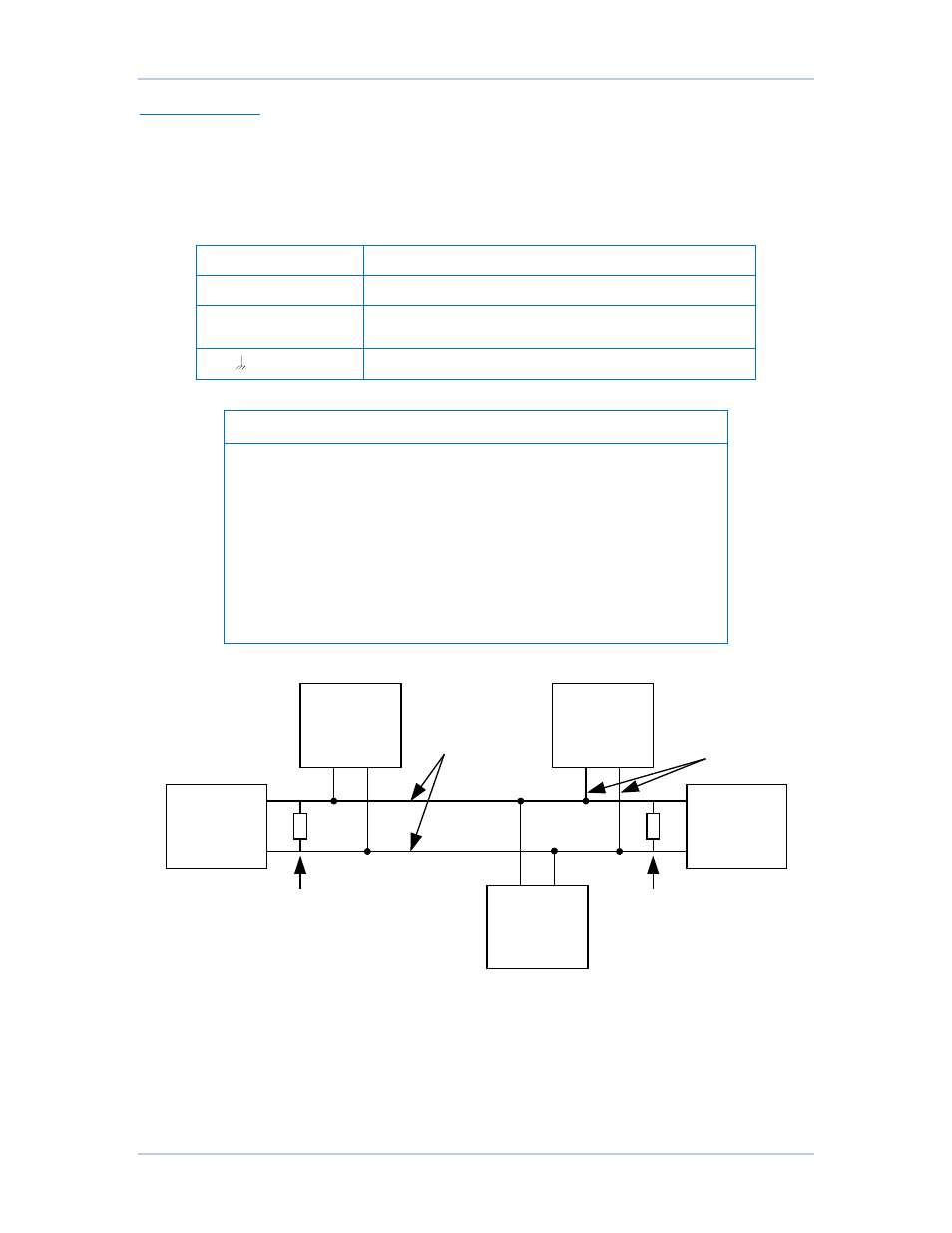

Figura 190. Interfaz del CAN Bus con el CEM-2020 dando un Extremo del Bus
AEM-2020
(Opcional)
CEM-2020
Otros
Dispositivos
P0064-06
Grupo
Electrógeno
Terminación
120 ohm
CAN-H
CAN-L
DECS-250
Terminación
120 ohm
Bus
Cabo
Módulo de Expansión de Contacto DECS-250N
