9440572990 Rev C 105
Limitador de Tensión del Terminal
Dado que el PSS funciona mediante la modulación de la excitación, puede contrarrestar los intentos del
regulador de tensión de mantener la tensión del terminal dentro de un rango de tolerancia. Para evitar
crear una condición de sobretensión, el PSS tiene un limitador de tensión del terminal (que se muestra
en la Figura 92) que reduce el límite máximo de salida a cero cuando la tensión del generador supera la
consigna de tensión del terminal
QQ . El limitador de tensión del terminal se habilita y deshabilita por el
interruptor de software SSW 8 RR . La consigna del limitador se selecciona normalmente de tal manera que
el limitador eliminará cualquier contribución del PSS antes que funcione la protección de la sobretensión
temporizada o voltios por Hertz.
El limitador reduce el límite máximo del estabilizador, V
PSS_ULMT,
a un valor fijo hasta que llega a cero o no
hay más sobretensión presente. El limitador no reduce la referencia AVR por debajo de su nivel normal;
no va a interferir con el control del sistema de tensión durante condiciones de perturbación. La señal de
error (voltaje del terminal menos el punto límite de inicio) se procesa a través de un filtro pasa bajo
convencional para reducir el efecto del ruido de medición. El filtro pasa bajo es controlado por una
constante de tiempo
SS .

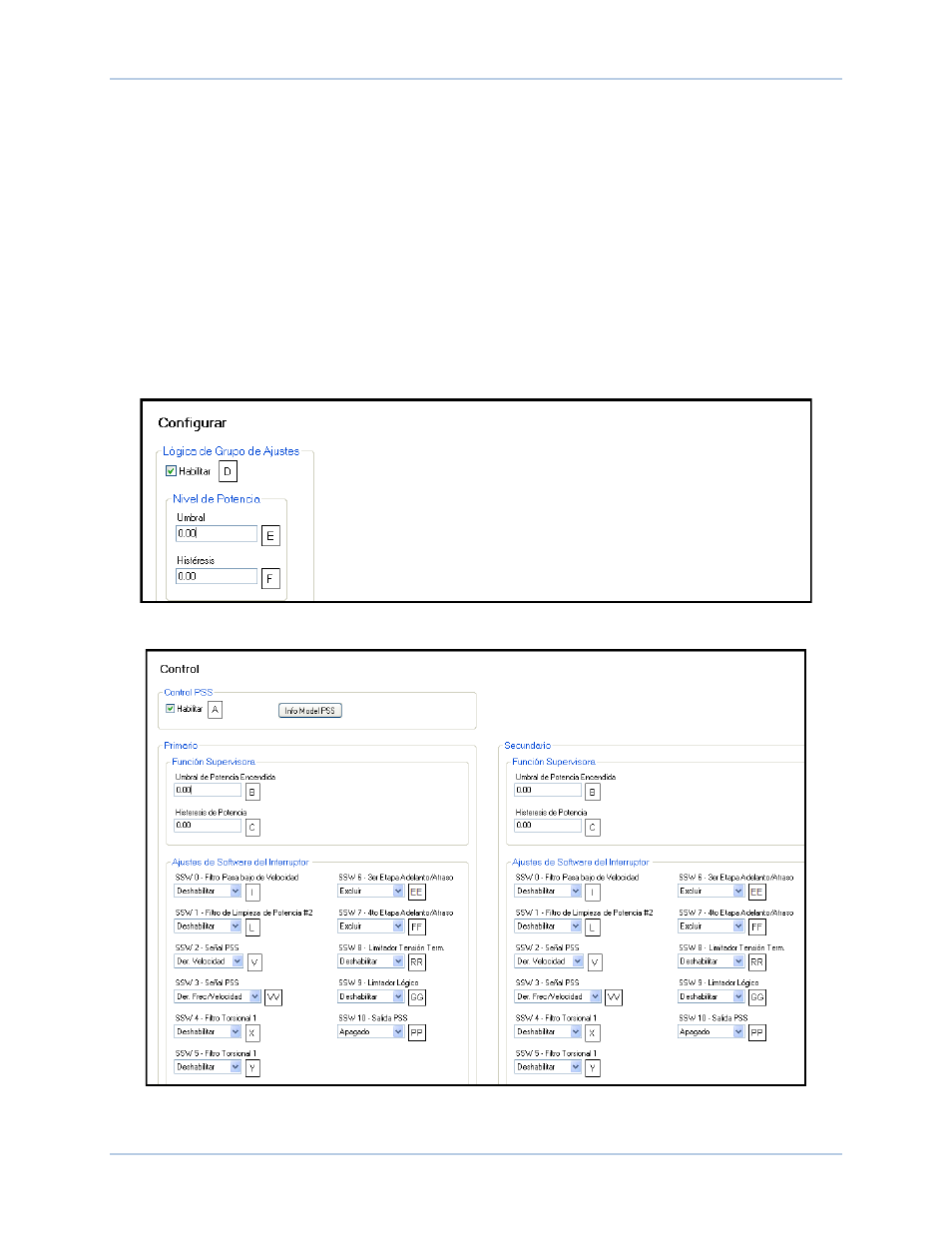

Figura 94. Ajustes de Configuración PSS
Figura 95. Ajustes de Control PSS
DECS-250N Estabilizador del Sistema de Potencia
