92 9440572990 Rev C
hayan grabado 6 registros, el DECS-250N comienza a grabar el próximo registro sobre el más antiguo.
Debido a que los registros oscilográficos se guardan en una memoria no volátil, la interrupción de
energía del DECS-250N no afectará la integridad de los registros. Los ajustes del registro de datos están
configurados en BESTCOMSPlus
® e ilustrados en las Figura 80 a Figura 83.
Configuración
Cuando se habilita A la oscilografía, cada registro puede consistir de hasta seis parámetros B
seleccionables por el usuario con hasta 1200 puntos de información registrados para cada parámetro.
Los ajustes de configuración del registro de datos se ilustran en la Figura 80.
Un ajuste C de puntos previos al disparo permite incluir en el registro de datos un número de puntos de
datos definidos por el usuario y registrados antes del activador de evento. El valor de este ajuste afecta
la duración
D de los puntos registrados previos al disparo, los puntos E registrados posteriores al disparo, y
la duración de los puntos F posteriores al disparo. Un ajuste G de intervalo de muestra establece la
velocidad de muestreo de los puntos de información registrados. El valor de este ajuste afecta los valores
de la duración previa y posterior al disparo y la duración
H total de la grabación para el registro de datos.

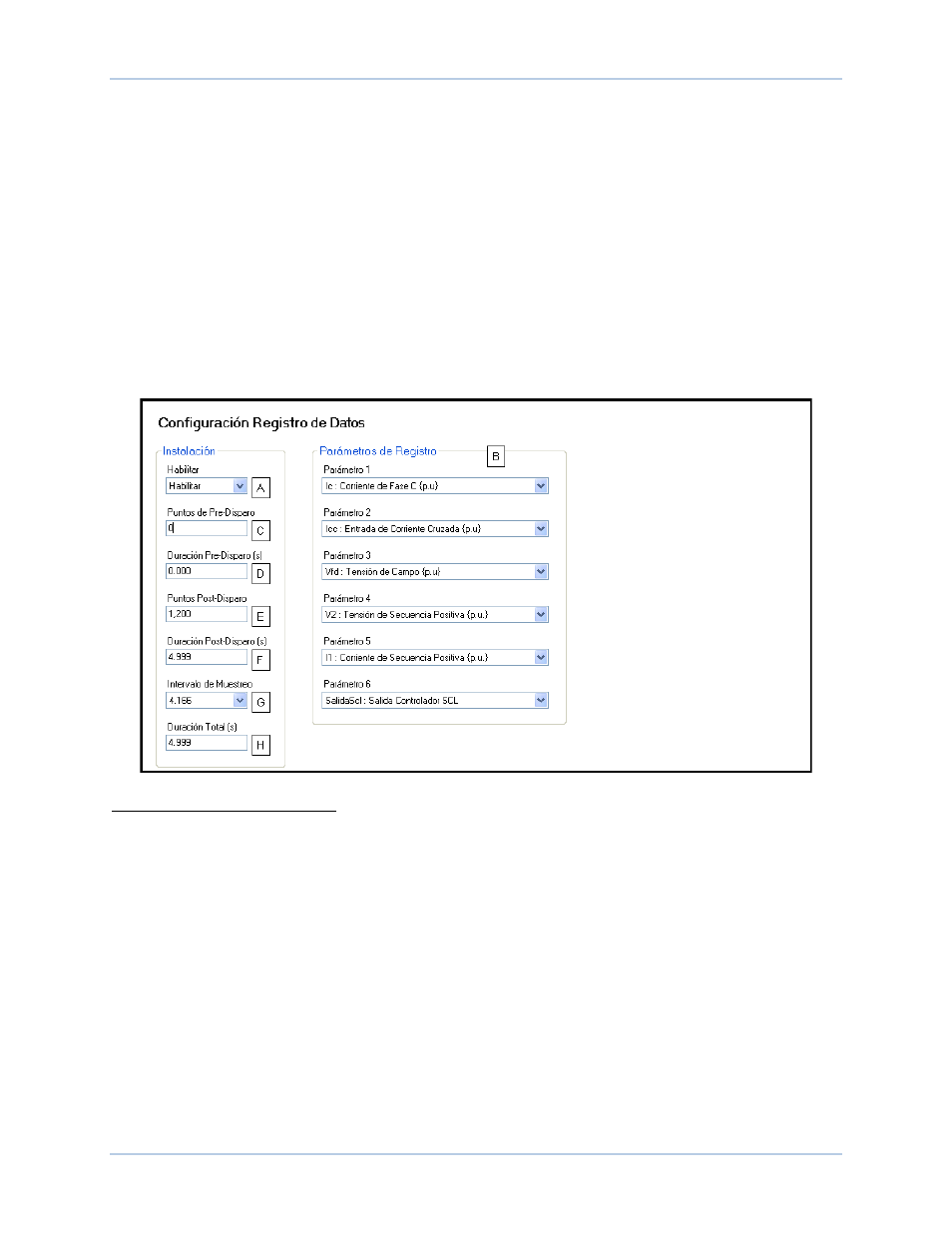

Figura 80. Confiuración de Registro de Datos
A Habilitar: Seleccionar Habilitar o Deshabilitar.
B Parámetros de Registro: Para cada uno de los seis parámetros, seleccionar Sin Disparo, Vab, Vbc, Vca,
Vbus, Ia, Ib, Ic, Vave, Iave, Iaux, Vfd, Ifd, Vaux, kW, kvar, kVA, PF, V1, V2, I1, I2, G Hz, B Hz, Test,
Ptest, TermF, CompF, PsskW, Vtmag, x2, WashW, x5, WashP, x7, x8, x9, x10, x11, MechP, Synth, Tfltl,
x29, x15, x16, x17, x31, Prelim, Post, POut, CntOp, TrnOp, ErrIn, Salida Oel, Salida Uel, Salida Scl,
varLimOutput, Balance Nulo, PositionInd, AvrOut, FcrErr, FcrState, FcrOut, FvrErr, FvrState, FvrOut,
var/PfErr, var/PfState, var/PfOut, Oel State, Uel State, Scl State, VarLimState, Droop, Reparto de carga
de red, Oel Ref, Uel Ref, Scl Ref, Scl PfRef, VarLimRef, Diagnóstico Programable 1, Diagnóstico
Programable 2, Diagnóstico Programable 3, Diagnóstico Programbel 4, Diagnóstico Programable 5,
Diagnóstico Programable 6. (Al seleccionar “Sin Disparo” se excluye a un parámetro del registro de
datos).
C Puntos Previos al Disparo: Ajustables del 0 al 1199 incrementando de a uno.
D Duración del Pre Disparo: Valor de solo lectura basado en los Puntos previos al Disparo y en los
ajustes del Intervalo de muestra.
E Puntos Posteriores al Disparo: Valor de solo lectura basado en el ajuste de los Puntos posteriores al
Disparo.
F Duración Post Disparo: Valor de solo lectura basado en los Puntos previos al Disparo y ajustes de
Intervalo de Muestra.
Registro de Evento DECS-250N
