D Bits de parada: Seleccionar 1 ó 2 bits de parada.
Comunicación Modbus
™
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Comunicaciones, Configuración
Modbus.
Ruta de Navegación HMI: No disponible a través de HMI.
Los sistemas DECS-250N admiten el modo RS-485 y el modo Modbus/TCP (Ethernet) al mismo tiempo.
Los registros de comunicación del Modbus del DECS-250N se enumeran y definen en la sección de
Comunicación Modbus de este manual.
Los ajustes del Modbus para RS-485 y Ethernet se ilustran en la Figura 137 y consisten en Unidad ID A
del RS-485, Retardo de Respuesta B y Unidad ID C Ethernet.

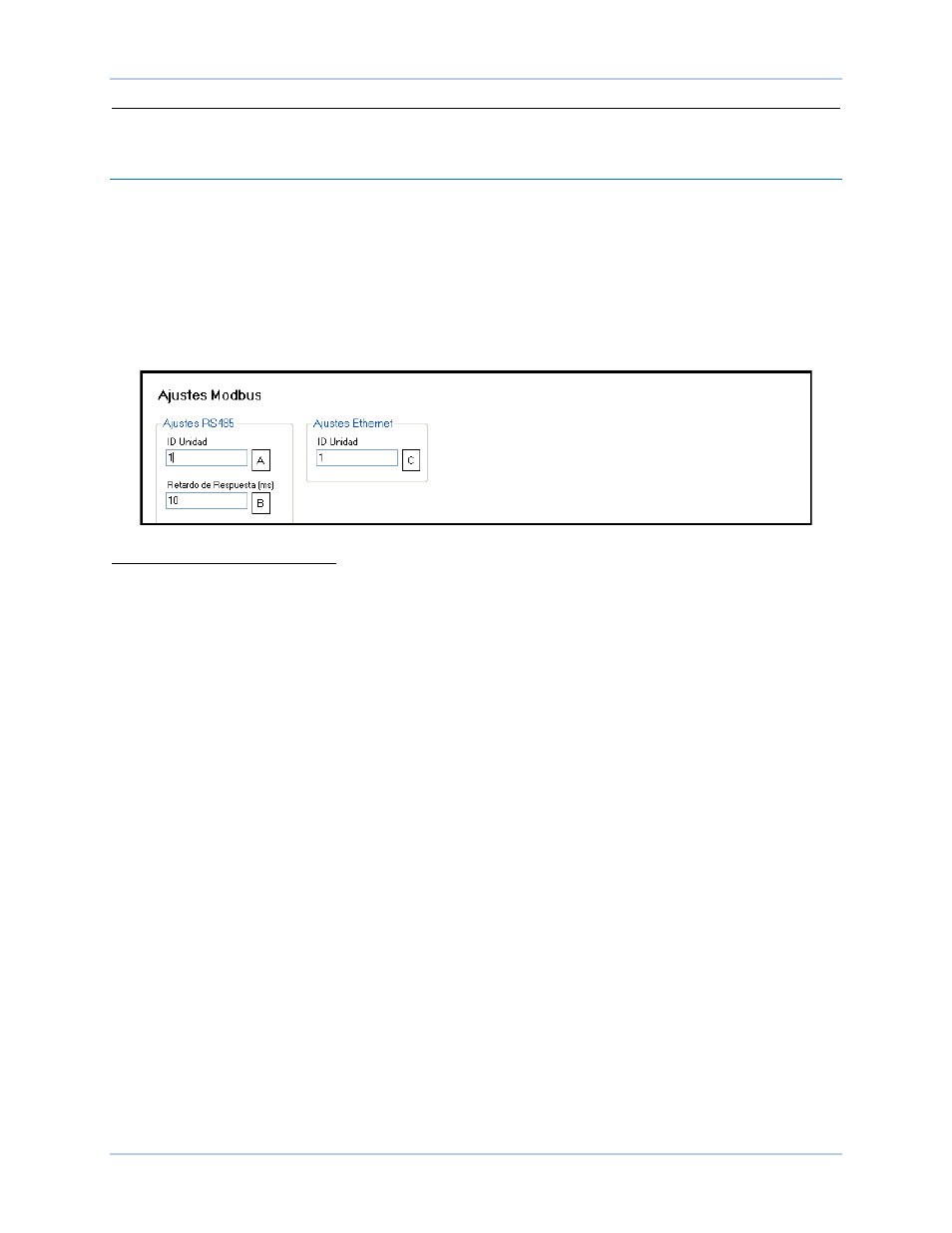

Figura 137. Configuración del Modbus
A Unidad ID del RS-485: Ajustable de 1 a 247 en incrementos de 1.
B Retardo de Respuesta del RS-485: Ajustable de 10 a 10,000 ms en incrementos de 10 ms.
C Unidad ID Ethernet: Ajustable de 1 a 247 en incrementos de 1.
Puerto RS-485
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Comunicaciones, Configuración
del RS-485.
Ruta de Navegación HMI: Explorador de Configuración, Comunicaciones, Configuración del RS-485.
Un puerto RS-485 utiliza el protocolo de Modbus RTU (siglas en inglés para: Unidad Terminal Remoto)
para una comunicación con otros dispositivos de red o anuncios y control remotos con un Panel de
Pantalla Interactiva IDP-800. Los terminales de puerto RS-485 están ubicados en el panel izquierdo y
están identificados como RS-485 A, B y C. El terminal A sirve como terminal A
enviar/recibir, el terminal
B sirve como terminal B enviar/recibir, y el terminal C sirve como terminal de tierra de la señal. La Figura
138 ilustra las conexiones típicas del RS-485 para múltiples controladores DECS-250N comunicándose a
través de una red Modbus.
Comunicación DECS-250N
