9440572990 Rev C 31
LD
Value
= Valor de caída de línea (por unidad)
V
avg
= Voltaje promedio, valor medido (por unidad)
LD = % de Caída de línea/100
I
avg
= Corriente promedio, valor medido (por unidad)
I
bang
= Ángulo de corriente de fase B (sin compensación)
LD
Value
es el valor por unidad que se observa debajo de la máquina sincrónica. Ecuación 3 se utiliza para
determinar el voltaje necesario del ajuste para la caída de línea.
𝑉
𝑎𝑑𝑗𝑢𝑠𝑡,𝑃𝑈
= 𝑉
𝑟𝑚𝑠,𝑃𝑈
− 𝐿𝐷
𝑉𝑎𝑙𝑢𝑒
Equation 2. Voltaje necesario del ajuste para la caída de línea
Equation 4 se utiliza para obtener las unidades primarias.
𝑉
𝑎𝑑𝑗𝑢𝑠𝑡
= 𝑉
𝑎𝑑𝑗𝑢𝑠𝑡,𝑃𝑈
× 𝑉
𝑟𝑎𝑡𝑒𝑑
Equation 3. Obtener unidades primarias
El nuevo punto de ajuste definido por la caída de línea se calcula con Ecuación 5.
𝑉
𝐴𝑑𝑗𝑢𝑠𝑡𝑒𝑑 𝑆𝑒𝑡𝑝𝑜𝑖𝑛𝑡
= 𝑉
𝑆𝑒𝑡𝑝𝑜𝑖𝑛𝑡
+ 𝑉
𝑎𝑑𝑗𝑢𝑠𝑡
Equation 4. Punto de ajuste de caída de línea establecido

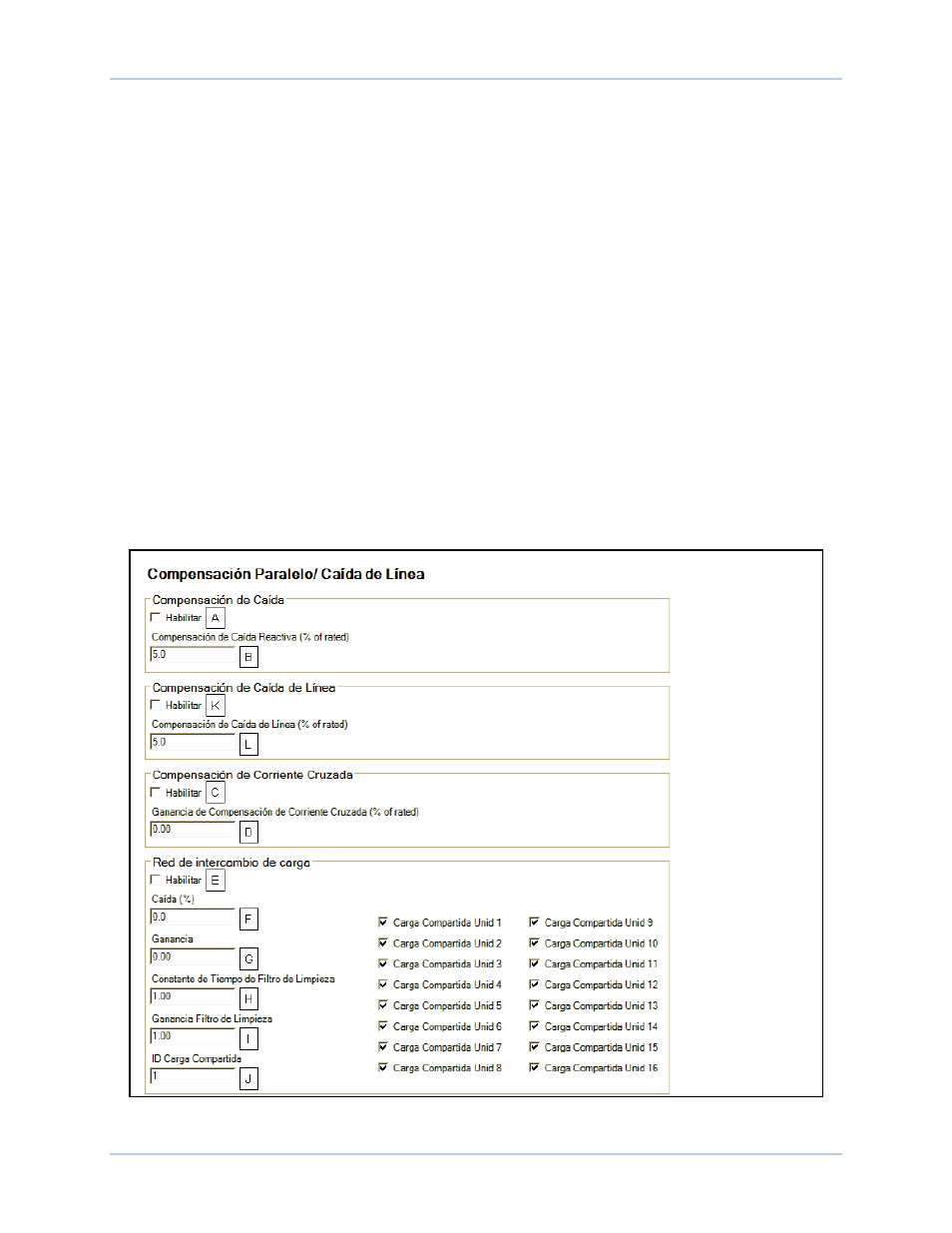

Consulte la Figura 19 para ver una ilustración de la configuración de la compensación de la caída de
línea.
Figura 19. Ajustes de Generadores en Paralelo y Compensación de Caída de Línea
DECS-250N Regulación
