110 9440572990 Rev C

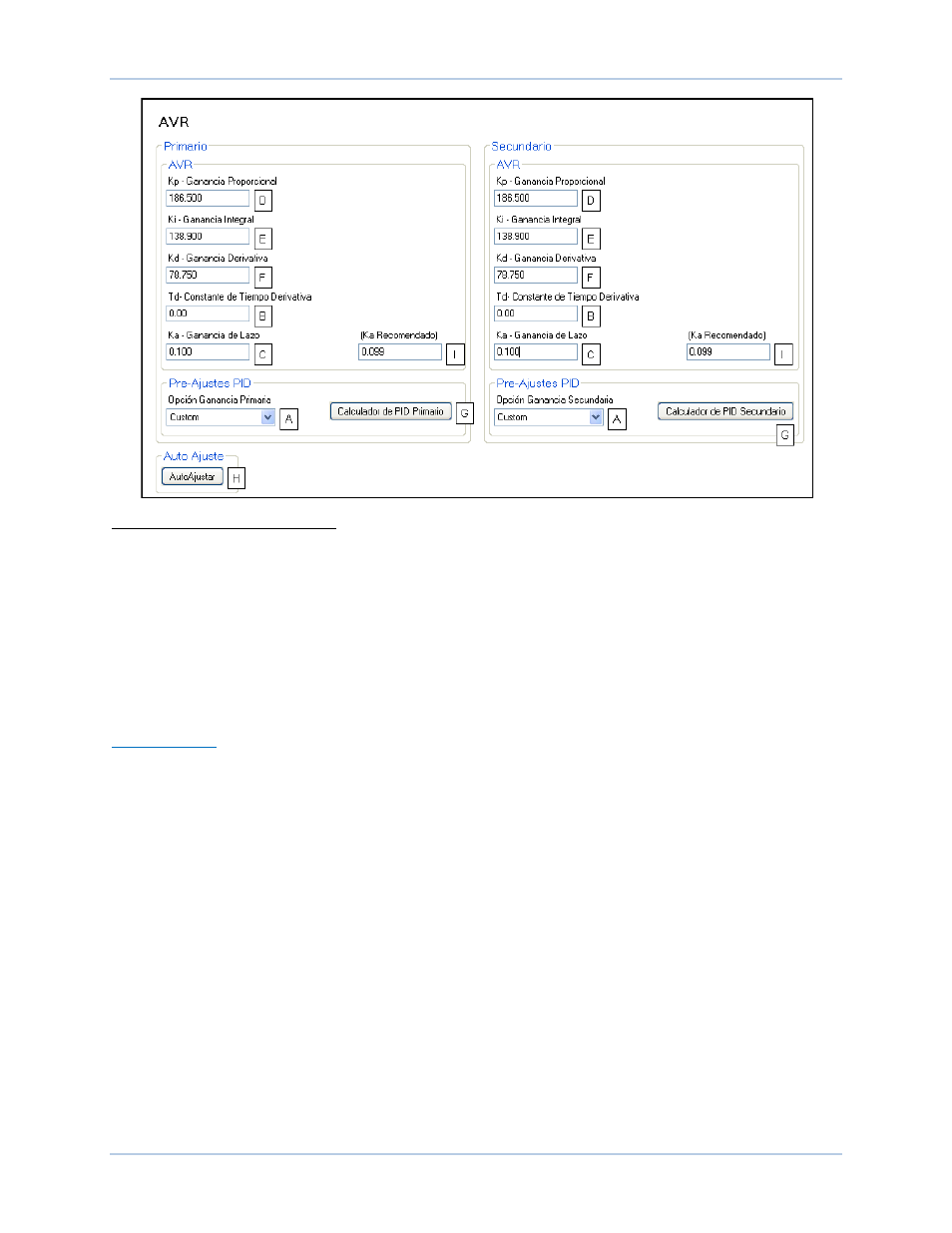

Figura 98. Ajustes de Estabilidad AVR
A Opción Ganancia: Seleccionar T'do=1,0 Te=0,17, T'do=1,5 Te=0,25, T'do=2,0 Te=0,33, T'do=2,5
Te=0,42, T'do=3,0 Te=0,50, T'do=3,5 Te=0,58, T'do=4,0 Te=0,67, T'do=4,5 Te=0,75, T'do=5,0 Te=0,83,
T'do=5,5 Te=0,92, T'do=6,0 Te=1,00, T'do=6,5 Te=1,08, T'do=7,0 Te=1,17, T'do=7,5 Te=1,25, T'do=8,0
Te=1,33, T'do=8,5 Te=1,42, T'do=9,0 Te=1,50, T'do=9,5 Te=1,58, T'do=10.0 Te=1,67, T'do=10,5
Te=1,75 o Personalizado (Custom).
B Td – Constante de Tiempo Derivativo AVR: Ajustable de 0 a 1 en incrementos de 0,01.
C Ka – Ganancia del Regulador de Voltaje: Ajustable de 0 a 1 en incrementos de 0,001.
D Kp – Ganancia Proporcional: Ajustable de 0 a 1.000 en incrementos de 0,1.
E Ki – Ganancia IntegraI: Ajustable de 0 a 1.000 en incrementos de 0,1.
F Kd – Ganancia Derivativa: Ajustable de 0 a 1.000 en incrementos de 0,1.
Calculador PID
Se accede al calculador de PID haciendo click en el botón PID del calculador (Figura 98, Localizador G) y
solo está disponible cuando la opción de ganancia primaria es “Personalizar”. El calculador de PID
(Figura 99) calcula los parámetros de ganancia Kp
A , Ki B y Kd C basados en las constantes de tiempo del
generador (T’do) D y constante de tiempo del excitador (Te) E . Si la constante de tiempo del excitador es
desconocida, puede forzarse al valor por defecto F que es la constante de tiempo del generador dividido
seis. El campo de ajuste de una constante de tiempo derivativa (Td) G permite la eliminación de efectos
del ruido en la diferenciación numérica. El campo de ajuste de la ganancia del regulador de tensión (Ka) H
establece el nivel de ganancia del regulador de tensión del algoritmo PID. Los parámetros calculados e
ingresados pueden aplicarse
I en caso de cierre J del calculador PID.
Un grupo de ajustes puede guardarse con un único nombre K y agregarse L a una lista de registros de
ajuste de ganancia disponible para la aplicación. Al término del ajuste de estabilidad, los registros no
deseados pueden ser eliminados
M de la lista de registros.
Ajuste de Estabilidad DECS-250N
