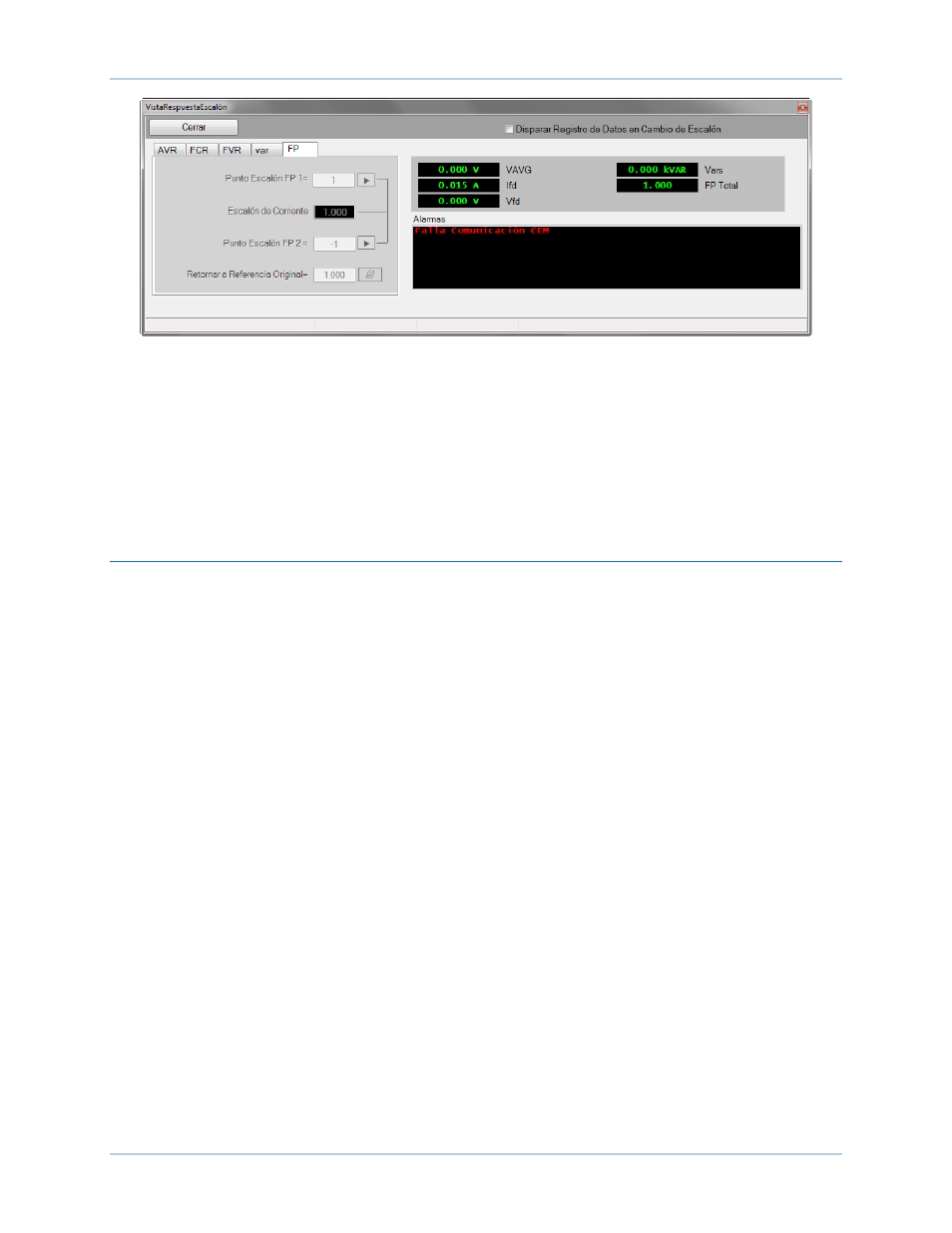

Figura 162. Análisis de Respuesta de Escalón – Tab PF
Los cambios de escalón que aumentan o disminuyen la consigna se aplican haciendo click en
los botones de aumento (flecha hacia arriba) o disminución (flecha hacia abajo). Las consignas de
cambio de escalón pueden ingresarse en dos campos de ajustes. Haciendo click en la flecha derecha al
lado de uno de los dos campos se inicia un cambio de escalón en el valor de consigna correspondiente. Se
proporciona un botón para volver la consigna a su valor original antes de que se lleven a cabo los
cambios de escalón. Este valor original es la consigna establecida en la sección Consignas del
explorador de configuración del BESTCOMSPlus
® y se muestra en el campo de solo lectura al lado del
botón.
Opciones de análisis
Las opciones sirven para organizar la disposición de los diagramas y ajustar el modo en que se visualiza
el gráfico.
Pestaña Disposición
Se pueden mostrar hasta seis diagramas de datos en tres disposiciones diferentes, en la pantalla RTM.
Consulte la Figura 163.
Pestaña Visualización de gráfico
Las opciones sirven para ajustar el historial y la velocidad de sondeo del gráfico. La altura del gráfico
establece una altura fija en píxeles para los gráficos que se mostrarán. Si se selecciona la casilla de
ajuste automático de tamaño, todos los gráficos que se muestren se ajustarán automáticamente para
adaptarse al espacio disponible. El historial puede abarcar de 1 a 30 minutos. La velocidad de sondeo
puede ser de 100 a 500 milisegundos. Si se reduce la extensión del historial y la velocidad de sondeo, es
posible que también se obtenga un mejor rendimiento de la PC durante el trazado. Consulte la Figura
164.
