62 9440572990 Rev C
Operación con conexión (Online)
Para operar online existen tres niveles de limitador de sobreexcitación del Punto Suma: bajo, medio y
alto. La Figura 43 muestra la relación entre los umbrales bajo, medio y alto del OEL.

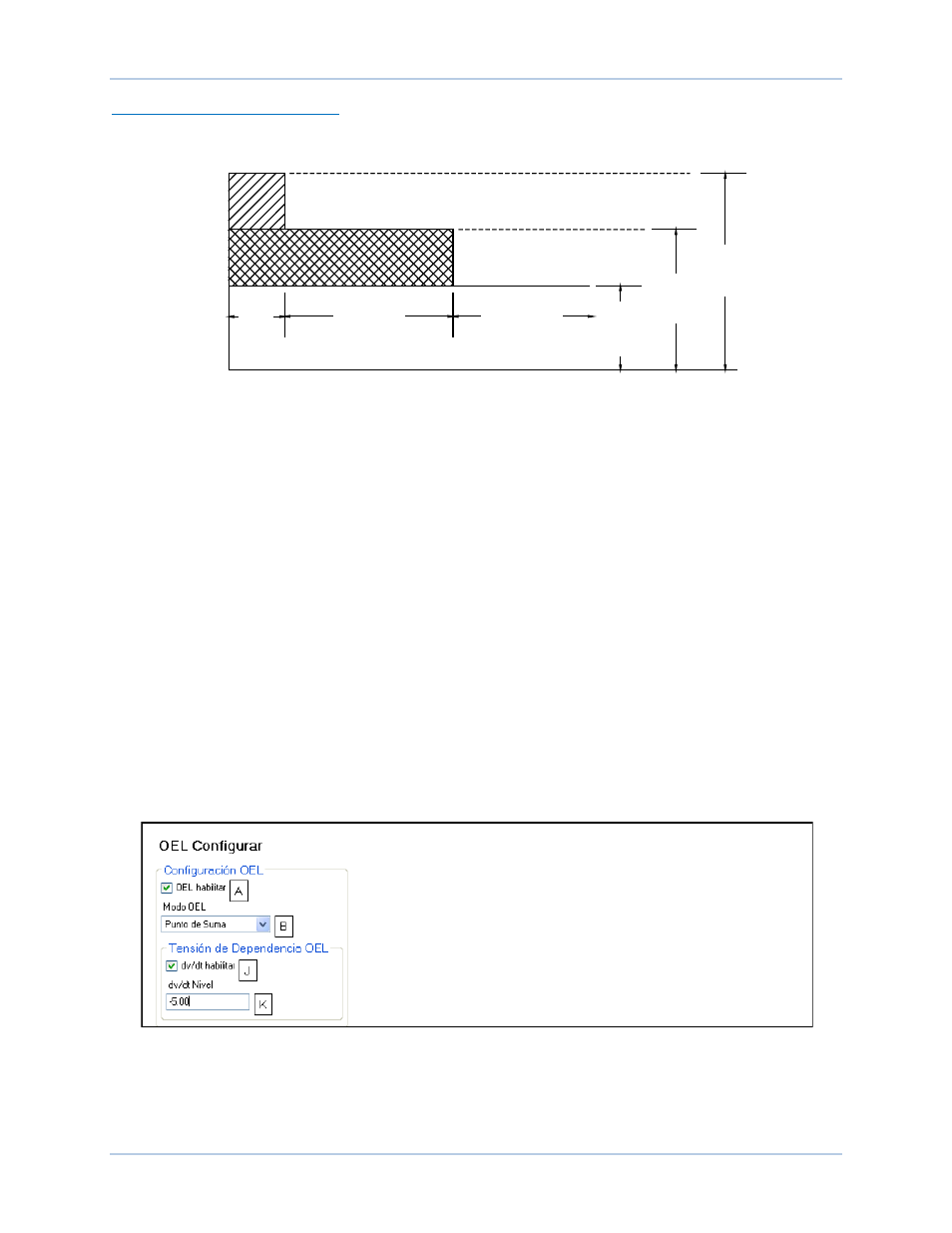

Figura 43. Punto de Suma, Online, Limitador de Sobreexcitación
El umbral bajo del OEL online se determina por el ajuste de nivel bajo F . Cuando el nivel de excitación
está por debajo del ajuste de nivel bajo, el DECS-250N no realiza ninguna acción. Al generador se le
permite operar indefinidamente con este nivel de excitación. Cuando el nivel de excitación supera el
ajuste de bajo nivel durante el transcurso del ajuste de tiempo medio, el DECS-250N actúa para limitar la
excitación al valor del ajuste de bajo nivel.
El umbral del OEL en línea de nivel medio está determinado por un ajuste de nivel medio G y tiempo medio H .
Cuando el nivel de excitación supera el ajuste del nivel medio, el DECS-250N actúa para limitar la
excitación al valor del ajuste de nivel medio. Si el nivel de excitación persiste durante el transcurso del
ajuste de tiempo alto, el DECS-250N actúa para limitar la excitación al valor del ajuste de nivel medio.
El umbral del OEL en línea de nivel alto está determinado por un ajuste de nivel alto I y tiempo alto J .
Cuando el nivel de excitación supera el ajuste del nivel alto, el DECS-250N actúa para limitar
instantáneamente la excitación al valor del ajuste de nivel medio.
Tensión de Dependencia del OEL
El funcionamiento del OEL online puede ser adaptado por proximidad de falla habilitando K la función de
Tensión de Dependencia del OEL. Si una falla se encuentra cerca del generador, el ajuste de alto nivel
del OEL se deshabilita (basándose en la tasa de cambio) y se cambia al ajuste de nivel medio. Si una
falla se encuentra lejos de la máquina, los tres ajustes (alto, medio y bajo) permanecen activos. En otras
palabras, si la tasa de reducción de tensión terminal excede el ajuste
L de Tensión de Dependencia, el
ajuste de nivel alto permanece habilitado. De otro modo, el ajuste de nivel alto se deshabilita.
Figura 44. Ajustes de Configuración OEL
C
o
rr
ie
n
te
d
e
C
a
m
p
o
TIEMPO EN SEGUNDOS
Tiempo de
Corriente
Alto
0-10 seg
CONTINUO
P0063-10
Tiempo de
Corriente
Media
0-120 seg
Nivel de
Corriente
Bajo
Nivel de
Corriente
Medio
Nivel de
Corriente
Alto
Limitadores DECS-250N
