Comunicaciones – Basler Electric DECS-250N Manual del usuario
Página 361
9440572990 Rev C
345

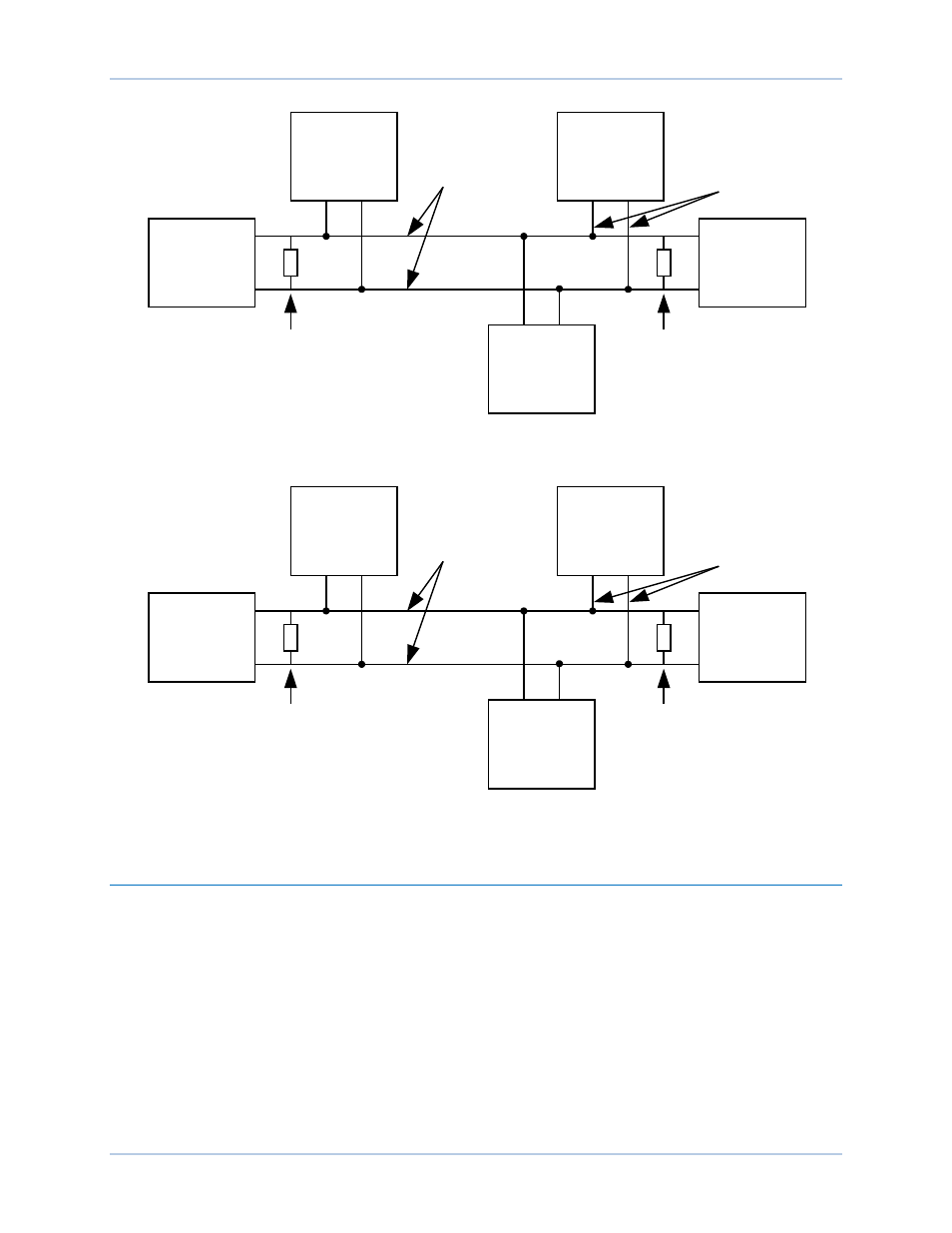

Figura 173. Interfaz de CAN Bus con AEM-2020 proporcionando Un Extremo del Bus
Figura 174. Interfaz de CAN Bus con DECS-250N proporcionando Un Extremo del Bus
Comunicaciones
Ruta de Navegación BESTCOMSPlus
®
: Ajustes, Comunicaciones, CANBus, Configuración del Módulo
Remoto
Ruta de Navegación HMI: Ajustes, Comunicaciones, CANBus, Configuración del Módulo Remoto, Módulo
de Expansión Analógico
El modulo de expansión analógico debe habilitarse con la dirección correcta de J1939. Una Red de Área
de Control (CAN) es una interfaz estándar que permite la comunicación entre el AEM-2020 y el DECS-
250N. La pantalla que muestra la Configuración del Módulo Remoto se ilustra en la Figura 175.
CEM-2020
(Opcional)
AEM-2020
Ostros
Dispositivos
P0064-08
Grupo
Electrógeno
Terminación
120 ohm
CAN-H
CAN-L
DECS-250
Terminación
120 ohm
Bus
Cabo
CEM-2020
(Opcional)
DECS-250
Ostros
Dispositivos
P0064-09
Grupo
Electrógeno
Terminación
120 ohm
CAN-H
CAN-L
AEM-2020
Terminación
120 ohm
Bus
Cabo
DECS-250N
Módulo de Expansión Analógico
