Botones de control para iniciar y detener el análisis de respuesta de escalón y un botón para
cerrar la pantalla
•
Una casilla de verificación para seleccionar el disparo de un registro de datos cuando se realiza
una consigna de cambio de escalón
•
Tabulaciones para controlar la aplicación de cambios de escalón en las consignas AVR, FCR,
FVR, var y Factor de Potencia (PF). Las funciones de tabulación se describen en los siguientes
párrafos.
Nota
Si el registro está en curso, no se puede activar otro registro.
Las características de respuesta que se muestran en la pantalla Análisis
de Respuesta de Escalón no se actualizan de forma automática cuando
el modo de funcionamiento del DECS-250N se modifica externamente.
La pantalla debe actualizarse manualmente saliendo y luego volviendo
a abrir la pantalla.
Tabulaciones AVR, FCR, y FVR
Las tabulaciones AVR, FCR y FVR son similares en sus controles que permiten la aplicación de cambios de
escalón en sus consignas respectivas. Los controles de tabulación AVR se muestran en la Figura 161. Los
controles de tabulación AVR, FCR y FVR funcionan de la siguiente manera.
Los cambios de escalón que aumentan o disminuyen la consigna se aplican haciendo click en
los botones de aumento (flecha hacia arriba) o disminución (flecha hacia abajo). Los campos de ajuste
de cambio de escalón (uno para aumentar y uno para disminuir) establecen el cambio de porcentaje en
la consigna que ocurre cuando se hace click en el botón aumento o disminución. Un campo de consigna
de solo lectura indica la consigna de corriente y lo que será la consigna cuando un cambio de escalón
ocurra. Se proporciona un botón para volver la consigna a su valor original antes de que se lleven a cabo
los cambios de escalón. Este valor original es la consigna establecida en la sección Consignas del
explorador de configuración del BESTCOMSPlus
® y se muestra en el campo de solo lectura al lado del
botón.

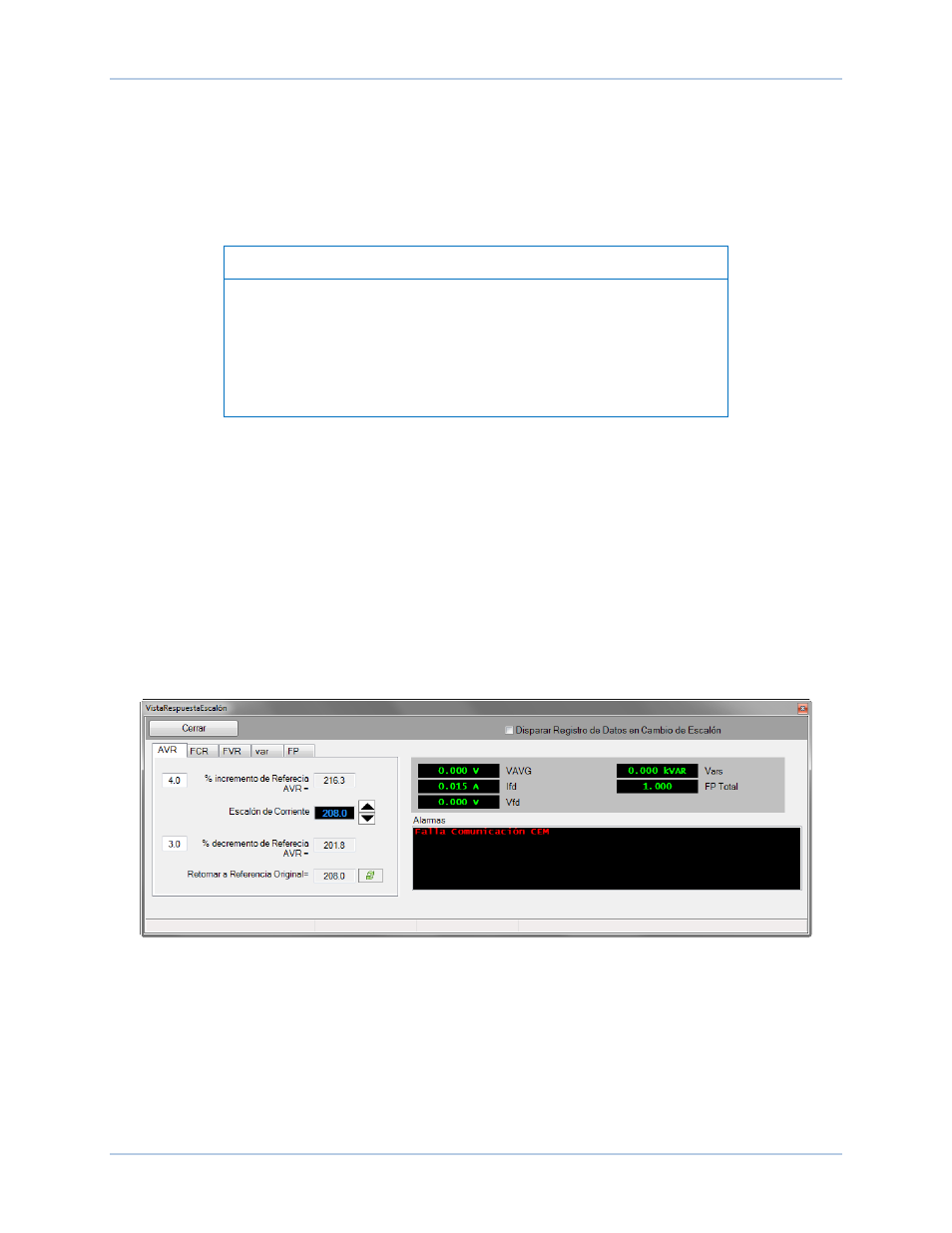

Figura 161. Análisis de Respuesta de Escalón - Tab AVR
Tabulaciones Var y Factor de Potencia (PF)
Las tabulaciones var y PF son similares en sus controles que permiten la aplicación de cambios de
escalón en sus consignas respectivas. Los controles de tabulaciones PF se ilustran en la Figura 162. Los
controles de tabulación Var y PF funcionan de la siguiente manera.
DECS-250N Testeo
