346 9440572990 Rev C

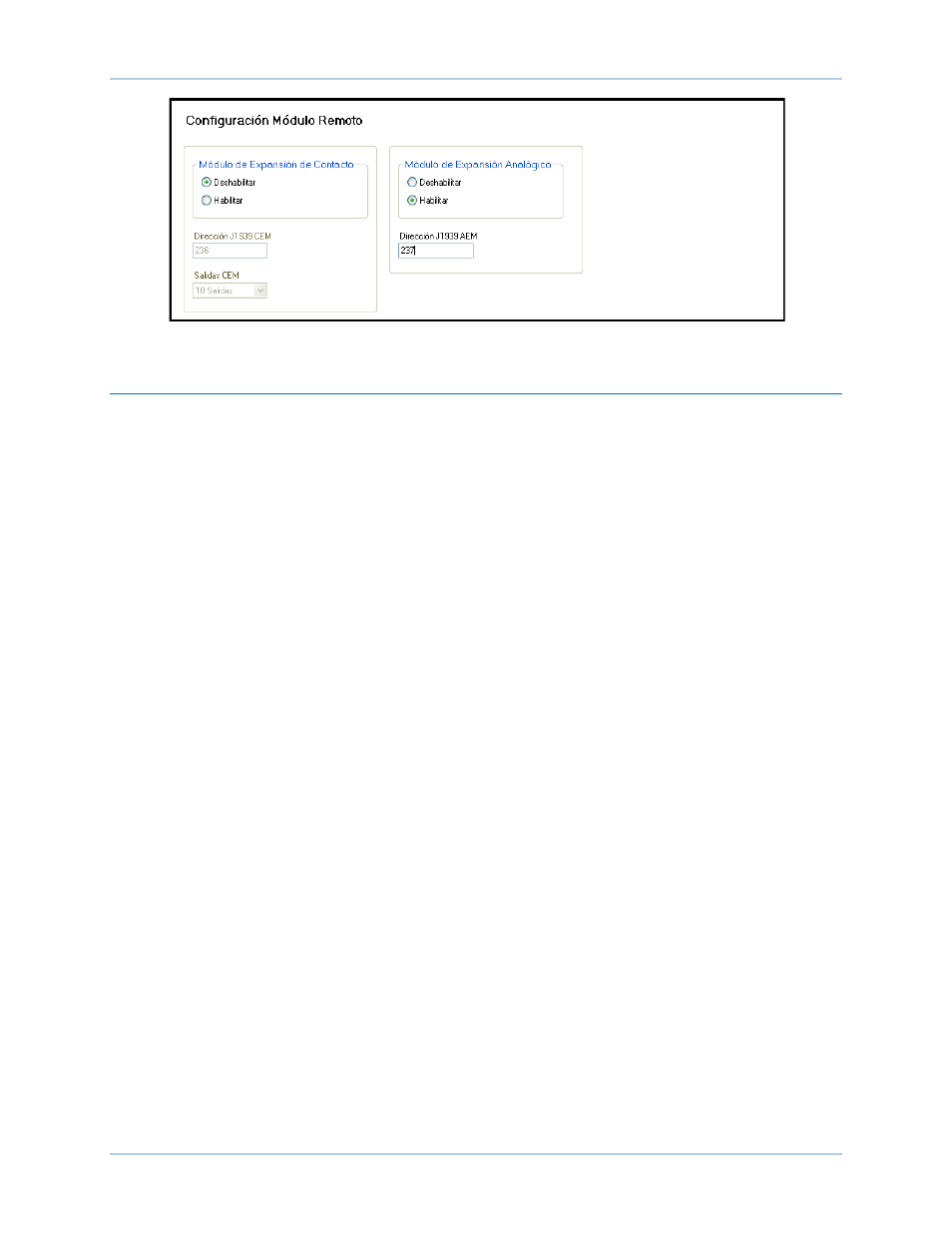

Figura 175. Configuración del Módulo Remoto
Descripción Funcional
Entradas Analógicas
Ruta de Navegación BESTCOMSPlus ® : Ajustes, Entradas Programables, Entradas
Remotas Analógicas
Ruta de Navegación HMI: Ajustes, Comunicaciones, Entradas Programables, Entradas Remotas
Analógicas
El AEM-2020 brinda ocho entradas analógicas que pueden anunciar una alarma retenida o no. Las
entradas analógicas son siempre monitoreadas y sus estados se muestran en las pantallas de medición
apropiadas. Para identificar las entradas analógicas de manera más sencilla, se le puede dar a cada una
de ellas un nombre asignado por el usuario
A .
Seleccionar el tipo B de entrada. Seleccionar la cantidad de histéresis C necesaria para prevenir un cambio rápido
de la alarma. Un retardo D en la programación ajustable por el usuario permite que se monitoree la configuración
del umbral de entrada analógica en una de dos formas posibles. (1) Cuando el retardo en la programación se
establece en cero, el monitoreo del umbral se lleva a cabo todo el tiempo, ya sea que la excitación esté o
no habilitada. (2) Cuando el retardo en la programación se establece en un valor distinto de cero, el
monitoreo del umbral comienza cuando el tiempo de retardo en la programación haya expirado luego de que
el inicio del sistema se complete. Una alarma fuera de alcance, configurada en Configuración de Alarma,
pantalla de Alarmas en BESTCOMSPlus, alerta al usuario de un cable de entrada analógica abierto o dañado.
Cuando está habilitado el Inhibidor de Modo Parar
E apaga la protección de la entrada analógica cuando la
excitación se detiene.
Se deben establecer valores para el tipo de entrada seleccionada. Parámetro Mínimo F guarda correlación con
la Corriente de Entrada Mínima G o con la Tensión de Entrada Mínima H y el Parámetro Máximo I guarda
correlación con la Corriente de Entrada Máxima J o Tensión de Entrada Máxima K .
Cada entrada analógica puede ser configurada independientemente en un modo L por encima o debajo
para anunciar una alarma cuando la señal de la entrada analógica cae más allá del umbral M . Las alarmas
están configuradas en Configuración de Alarma, en la pantalla de Alarmas del BESTCOMSPlus. Un
ajuste de retardo
N en la activación realizado por el usuario retarda el anuncio de alarma hasta después
de que el umbral ha sido excedido.
Las entradas analógicas remotas se incorporan al esquema lógico programable del BESTlogicPlus,
seleccionándolas del grupo I/O (Entradas/Salidas) en BESTlogicPlus. Para más detalles, ver la sección de
BESTlogicPlus.
Los ajustes de BESTlogicPlus para entradas analógicas remotas se ilustran en la Figura 176. Se muestra
la Entrada Analógica Remota #1.
Módulo de Expansión Analógico DECS-250N
