Testeo
El testeo de la regulación del DECS-250N y el rendimiento del estabilizador del sistema de potencia
opcional (estilo XPXXXXX) es posible a través de herramientas de análisis integrado de
BESTCOMSPlus
® .
Análisis de Medición de Tiempo Real
Ruta de Navegación BESTCOMSPlus: Explorador de Medición, Análisis.
Ruta de Navegación HMI: Las funciones de análisis no están disponibles a través de HMI.
El desempeño apropiado del regulador de tensión es crítico para al desempeño del estabilizador del
sistema de potencia. Las medidas de respuesta de escalón del regulador de tensión deben realizarse para
confirmar la ganancia AVR y otros parámetros críticos. Una medición de función de transferencia entre la
referencia de tensión del terminal y la tensión terminal debe realizarse con la máquina funcionando a una
carga muy baja. Esta prueba proporciona una medición indirecta del requerimiento de fase PSS. Mientras
la máquina esté funcionando a una carga muy baja, la modulación de tensión del terminal no produce
cambios significativos de velocidad y potencia.
La pantalla de Análisis de Medición de Tiempo Real del BESTCOMSPlus puede utilizarse para ejecutar y
monitorear pruebas on-line de AVR y PSS. Se pueden generar seis diagramas de datos seleccionados
por el usuario, y los datos registrados se pueden guardar en un archivo para un análisis posterior.
BESTCOMSPlus debe estar en modo En directo para comenzar con el trazado. El modo En directo se
encuentra en el menú Opciones de la barra de menús inferior. Los controles e indicaciones de la pantalla
de Análisis de RTM se ilustran en la Figura 158.

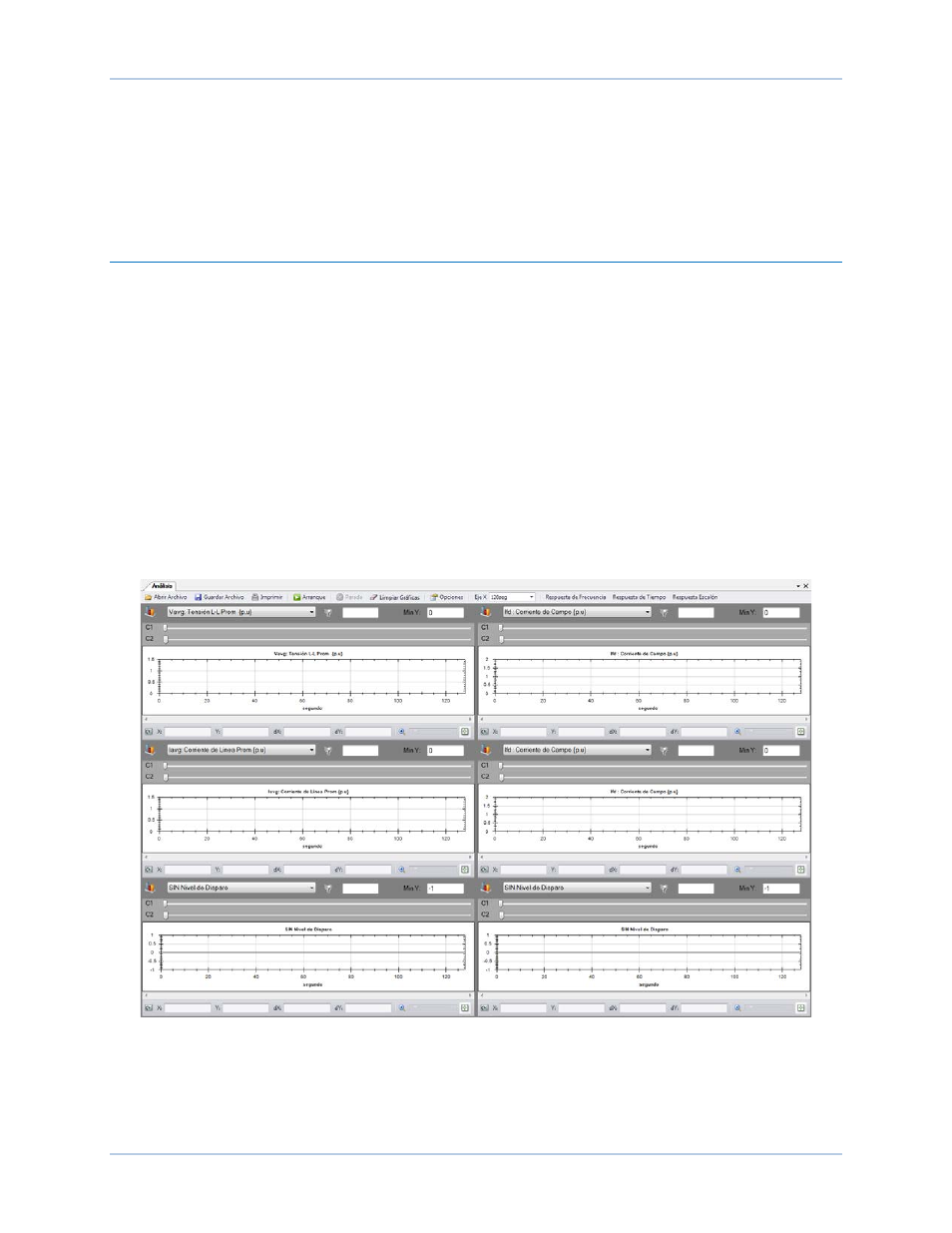

Figura 158. Pantalla de Análisis de RTM
Con los controles de pantalla de Análisis RTM, se puede:
•
Seleccionar los parámetros a graficar
•
Ajustar la resolución del Eje X del gráfico y el rango del Eje Y gráfico
•
Iniciar y Detener capturas de gráfico
DECS-250N Testeo
