A Tipo de Sincronización: Seleccionar Anticipada o Lazo Enganchado de Fase
B Frecuencia de Deslizamiento: Ajustable de 0,1 a 0,5 Hz en incrementos de 0,05 Hz.
C Control del Límite de Deslizamiento Mín: Ajustable de 0,1 a 2,0 Hz en incrementos de 0,1 Hz.
D Control del Límite de Deslizamiento Máx: Ajustable de 0,1 a 2,0 Hz en incrementos de 0,1 Hz.
E Fgen>Fbus: Seleccione Habilitar o Deshabilitar.
F Ángulo de Cierre de Interruptor: Ajustable de 3 a 20
° en incrementos de 0,5°.
G Retardo de Activación de Sincronización: Ajustable de 0,1 a 0,8 s en incrementos de 0,1 s.
H Ventana de Tensión: Ajustable de 2 a 15% en incrementos de 0,5%.
I Vgen>Vbus: Seleccione Habilitar o Deshabilitar.
J Nivel de igualación entre los PT del generador y del bus: puede ser un valor comprendido entre el 0 % y
el 700 %, ajustado en incrementos de 0,1 %.
K Compensación de ángulo: Ajustable de 0 a 359,9
° en incrementos de 0,1°.
L Falla en la Sincronización del Retardo de Activación: Ajustable de 0,1 a 600 s en incrementos de 0,1 s.
Coincidencia de Tensión
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Coincidencia Sincronizador /
Tensión, Coincidencia de Tensión
Ruta de Navegación HMI: Explorador de Configuración, Coincidencia Sincronizador / Tensión,
Coincidencia de Tensión
Cuando está habilitado A , la coincidencia de tensión está activa en modo de control AVR y ajusta
automáticamente la consigna del modo AVR para coincidir con la tensión del bus detectado. La
coincidencia de tensión se basa en dos parámetros: banda y nivel de coincidencia.
La banda de coincidencia de tensión B define la ventana en la que la tensión del generador debe estar
para que la coincidencia de tensión ocurra.
Un ajuste de nivel de igualación entre los PT del generador y del bus C permite compensar los
transformadores elevadores y reductores del sistema. El DECS-250N ajusta la tensión detectada por el
generador en función de este porcentaje. Este ajuste también aparece en la pantalla del sincronizador,
que se mostró anteriormente. Al modificarse el valor, el cambio se refleja en ambos lugares.
Los ajustes de la coincidencia de tensión se muestran en la Figura 11 .

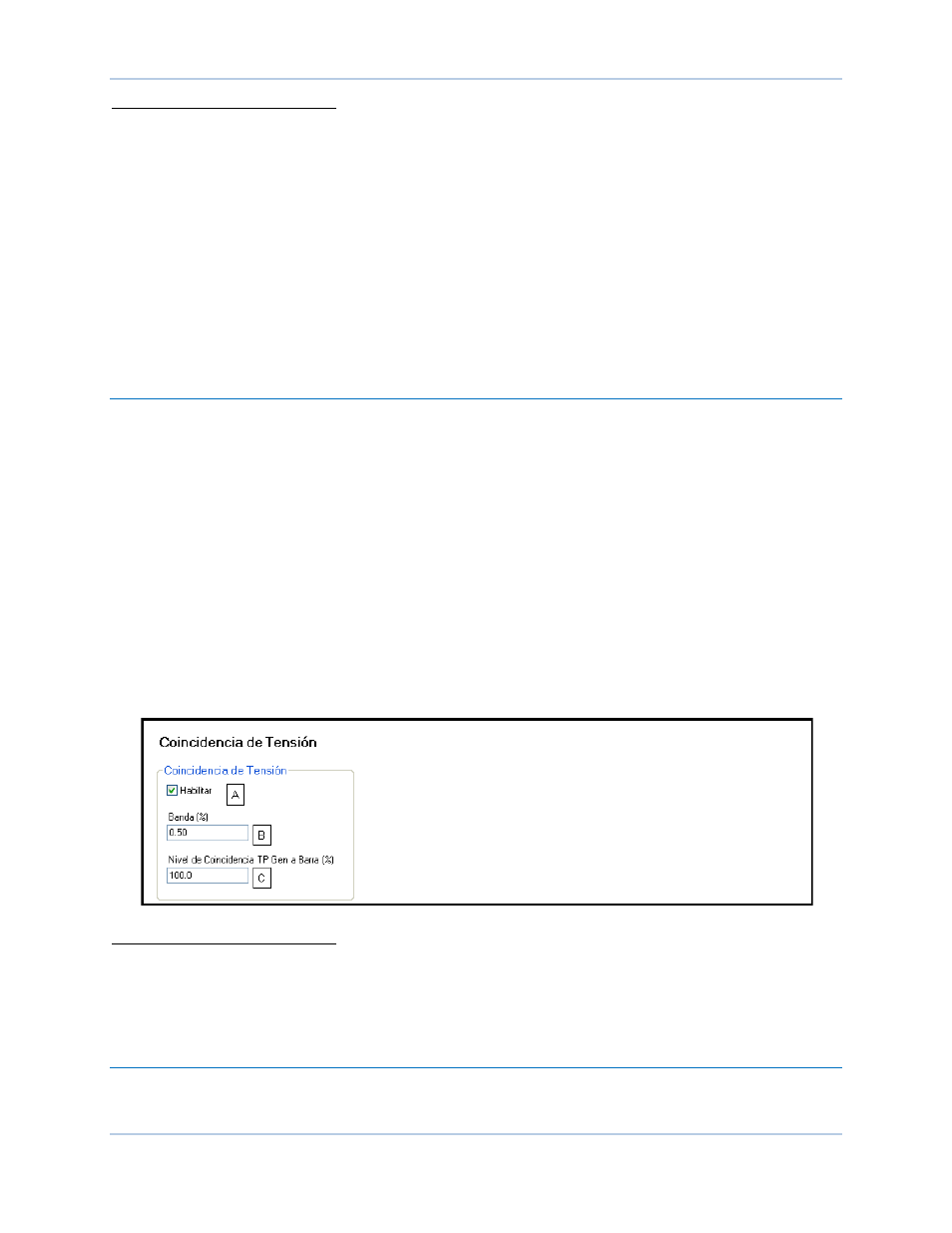

Figura 11. Ajustes de Coincidencia de Tensión
A Coincidencia de Tensión: Seleccione Habilitar para activar la función.
B Banda: Ajustable de 0 a 20% en incrementos de 0,1%.
C Nivel de igualación entre los PT del generador y del bus: puede ser un valor comprendido entre el 0 % y
el 700 %, ajustado en incrementos de 0,1 %.
Configuración del Hardware del Interruptor
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Coincidencia Sincronizador /
Tensión, Hardware del Interruptor
