46
9440572990 Rev C

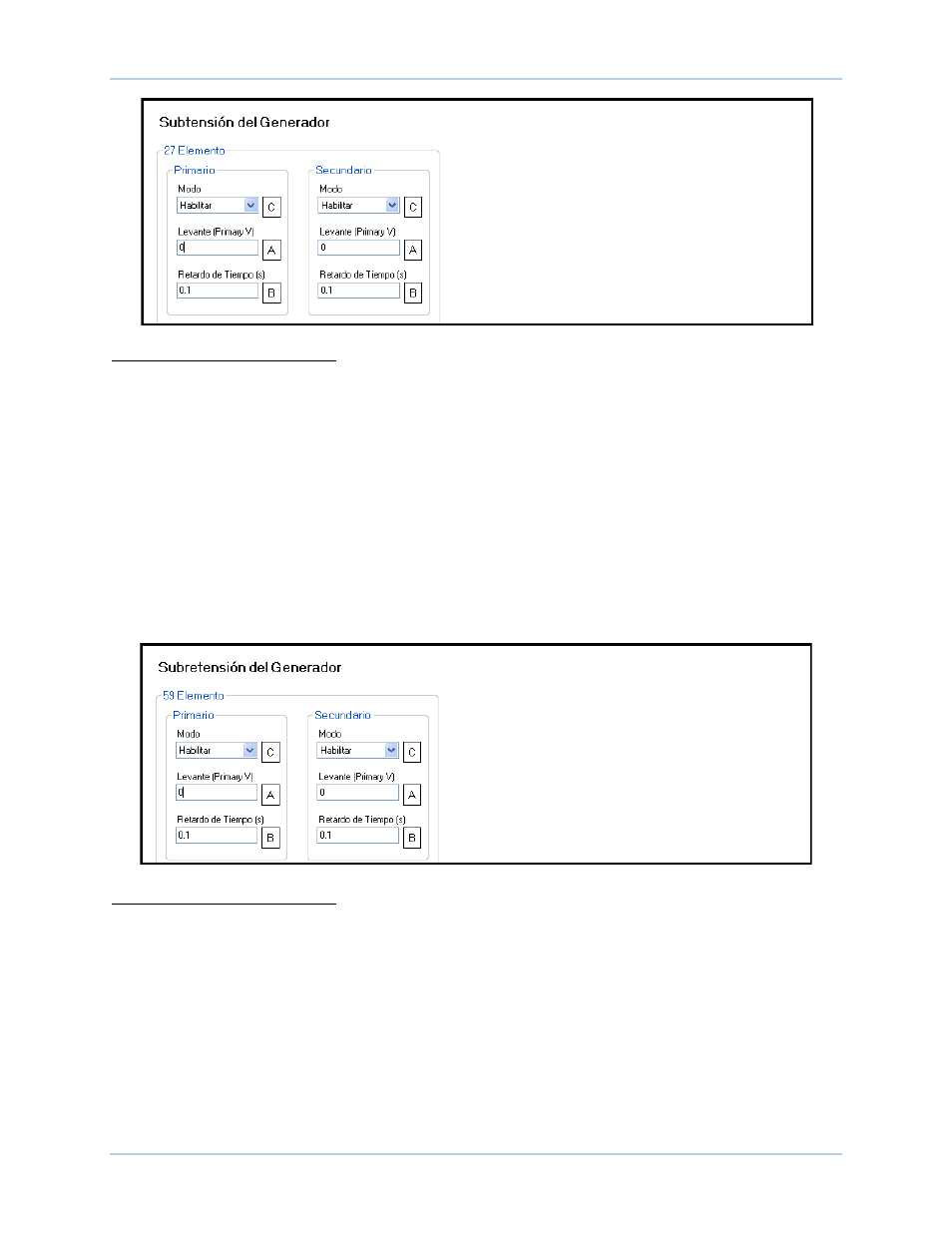

Figura 28. Ajustes de Protección de Subtensión del Generador
A
Activación de Subtensión del Generador (V): Ajustable de 0 a 600.000 Vca en incrementos de 1 Vca.
B
Tiempo de retardo de la Subtensión del Generador: Ajustable de 0,1 a 60 segundos en incrementos de 0,1
segundo.
C
Habilitar/Deshabilitar la Subtensión del Generador: Seleccionar Habilitar o Deshabilitar.
Sobretensión del Generador
Una condición de activación de sobretensión ocurre cuando la tensión terminal del generador detectada
incrementa por sobre el ajuste
A
de activación. Una condición de disparo de sobretensión ocurre si la
tensión del generador permanece por encima del umbral de activación durante la configuración
B
de
tiempo de retardo. La sobretensión del generador puede ser habilitada y deshabilitada
C
sin alterar la
activación ni los ajustes de tiempo de retardo. Los elementos de disparo y activación de sobretensión en
BESTlogicPlus pueden ser usados en un esquema lógico para iniciar una acción correctiva en respuesta
a dicha condición. Los ajustes de la sobretensión del generador BESTCOMSPlus
®
se ilustran en la
Figura 29. Ajustes de Protección de Sobretensión del Generador
A
Activación de Sobretensión del Generador (V): Ajustable de 0 a 600.000 Vca en incrementos de 1 Vca.
B
Tiempo de Retardo de la Sobretensión del Generador (s): Ajustable de 0,1 a 60 segundos
en incrementos de 0,1 segundo.
C
Habilitar/Deshabilitar la Sobretensión del Generador: Seleccionar Habilitar o Deshabilitar.
Pérdida de Medición
La tensión del generador se monitorea en caso de que ocurra una condición de pérdida de medición
(LOS). Los ajustes de la protección de la pérdida de medición se ilustran en la Figura 30.
En el DECS-250N, un evento de pérdida de medición se calcula usando componentes de secuencia. Un
evento de pérdida de medición ocurre cuando una tensión positiva de secuencia disminuye por debajo del
porcentaje del ajuste balanceado
A
de la consigna del AVR, o cuando la tensión negativa de secuencia
aumenta por sobre el porcentaje del ajuste desbalanceado
B
de la tensión positiva de secuencia. Un
Protección
DECS-250N
