9440572990 Rev C 171
elegir Sí o No. Luego de que se realizó la acción requerida para guardar o no la lógica actual, la
descarga se ejecuta.
Copiar y Re-nombrar Esquemas Lógicos Pre-programados
Para copiar y guardar esquemas lógicos y darles un único nombre primero se carga el esquema lógico
guardado en el BESTCOMSPlus. Hacer click en el botón desplegable de Biblioteca Lógica y seleccionar
Guardar Archivo de Biblioteca Lógica. Utilizar técnicas normales de Windows® para examinar la carpeta
donde se desea guardar el nuevo archivo e introducir un nombre de archivo para guardarlo como tal. Los
cambios no se activan hasta que los nuevos ajustes han sido guardados y cargados al aparato.
Imprimir un Archivo BESTlogic ™ Plus
Para visualizar la vista previa de impresión, hacer click en el ícono de Vista Previa de Impresión ubicado
en la barra de herramientas de la Lógica Programable del BESTlogicPlus. Si se desea imprimir en una
impresora, seleccionar el ícono de la impresora en la esquina superior izquierda de la pantalla de Vista
Previa de Impresión.
Se puede saltear la vista previa y directamente imprimir cliqueando en el ícono de Impresora en la barra
de herramientas de la Lógica Programable del BESTlogicPlus. Un cuadro de diálogo, Seleccionar Vistas
para Imprimir, se abre para poder seleccionar qué vistas se desean imprimir. A continuación, se abre el
cuadro de diálogo Imprimir con la opción típica de Windows de establecer propiedades de la impresora.
Ejecutar este comando, como sea necesario, y luego seleccionar Imprimir.
También aparece un ícono de Configuración de Página en la barra de herramientas de la Lógica
Programable del BESTlogicPlus para poder seleccionar el Tamaño del Papel, Fuente del Papel,
Orientación y Márgenes.
Borrar el Diagrama Lógico en la Pantalla
Hacer click sobre el botón Borrar, para borrar el diagrama lógico en la pantalla y empezar de nuevo.
Ejemplos de BESTlogic ™ Plus
Ejemplo 1 – Conexiones del Bloque Lógico del Gobernador.

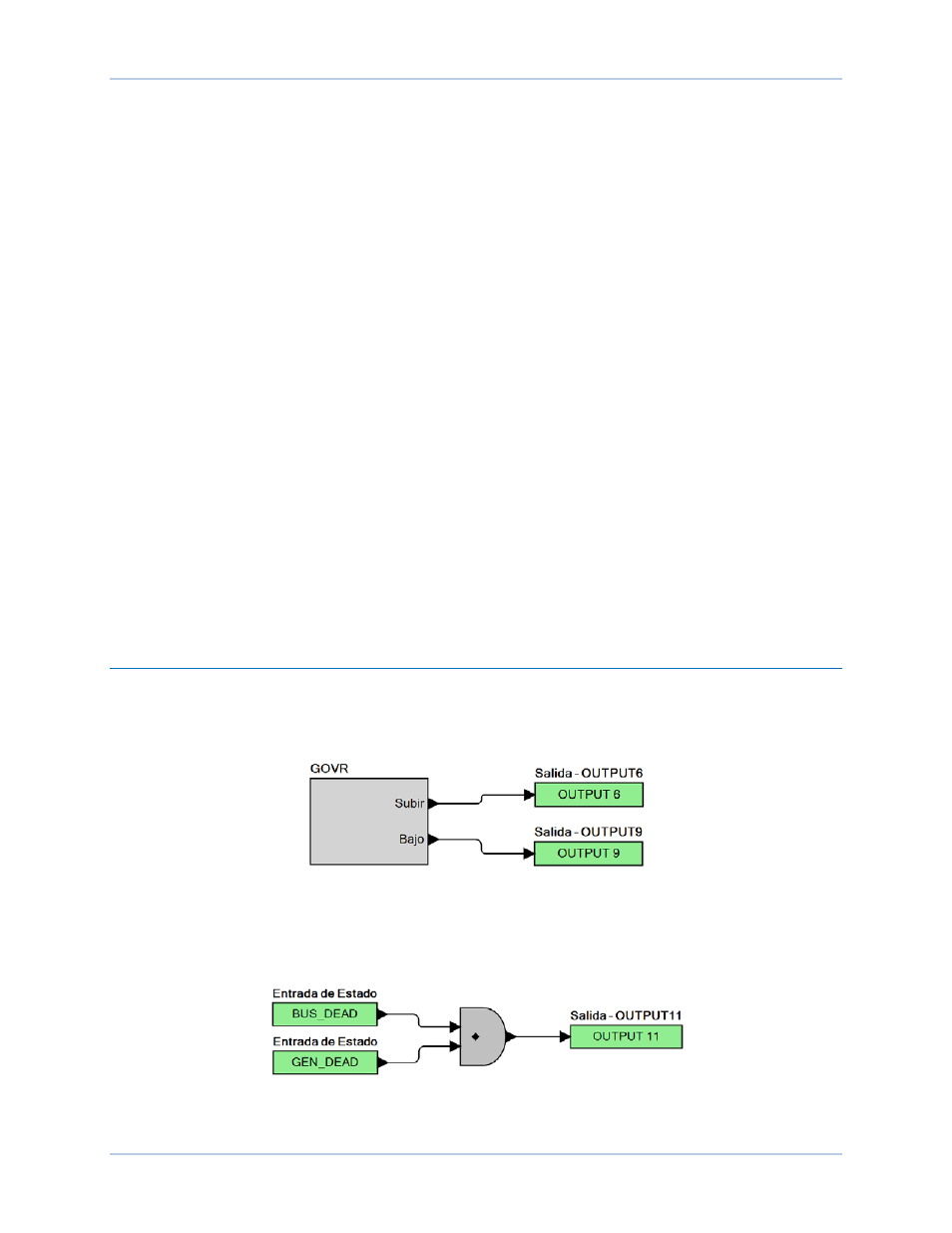

La Figura 134 muestra el bloque lógico del Gobernador y dos bloques lógicos de salida. La Salida 6 está
activa mientras que el gobernador se aumenta y la Salida 9 está activa mientras el Gobernador se baja.
Figura 134. Ejemplo 1 - Conexiones del Bloque Lógico del GOBERNADOR
Ejemplo 2 – Conexiones de Puerta AND
La Figura 135 muestra una conexión de puerta AND típica. En este ejemplo, la Salida 11 se activará
cuando el bus y el generador estén inactivos.
Figura 135. Ejemplo 2 – Conexiones de Puerta AND
DECS-250N BESTlogic™Plus
