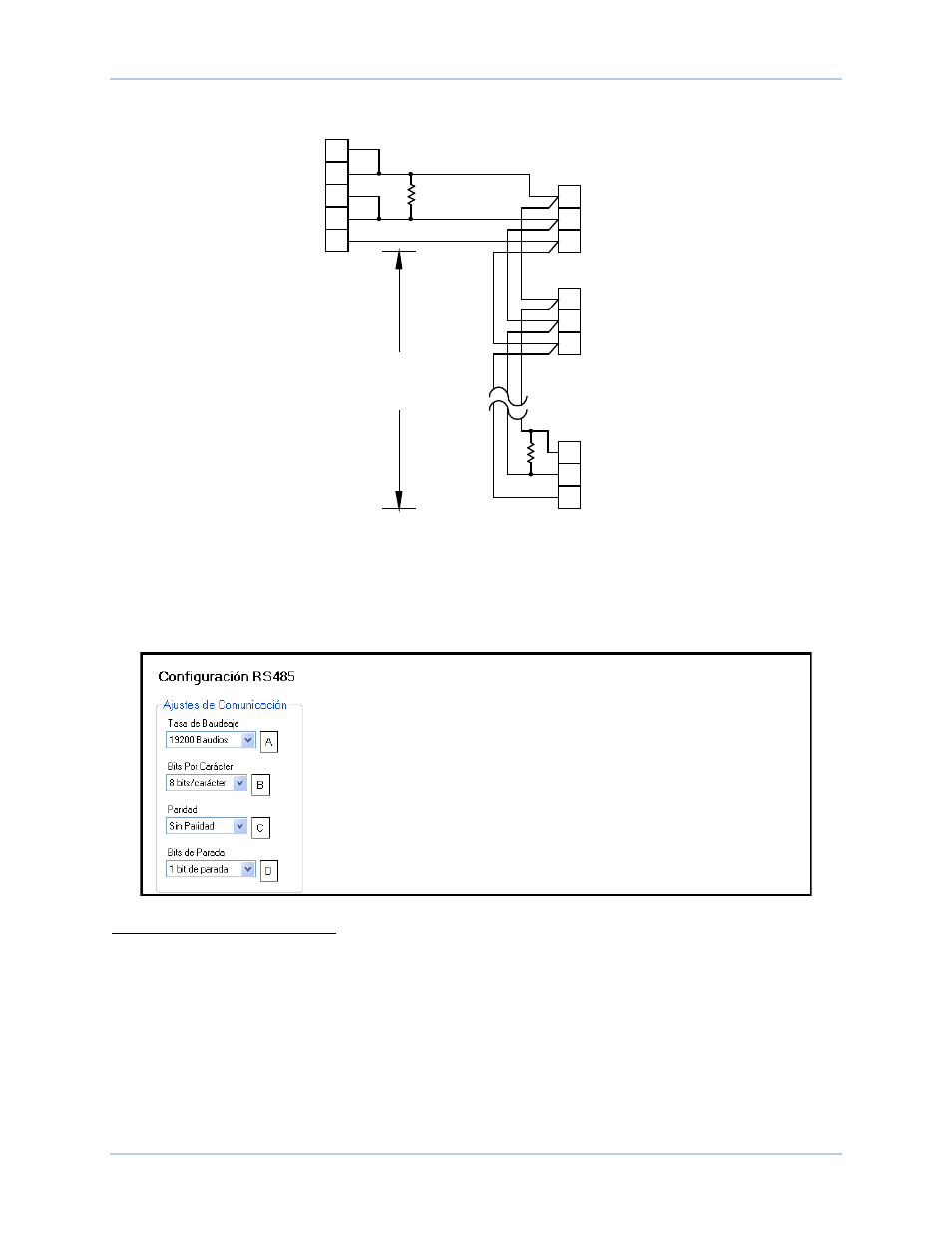

Figura 138. Conexiones Típicas del RS-485
Los ajustes de comunicación del puerto RS-485 se ilustran en la Figura 139 y consisten en la velocidad
A
en baudios, número de bits por carácter
B
, paridad
C
, y número de bits
D
de parada.
Figura 139. Ajustes de la Comunicación del Puerto RS-485
A
Velocidad en Baudios: Seleccionar 1200, 2400, 4800, 9600, 19200, 38400, 57600, o 115200.
B
Bits por Carácter: Seleccionar 7 u 8 bits/carácter.
C
Paridad: Seleccionar Par, Impar o Sin paridad.
D
Bits de parada: Seleccionar 1 ó 2 bits de parada.
Puerto Ethernet
Un puerto Ethernet utiliza el protocolo Modbus/TCP para comunicaciones con otros dispositivos en red o
anuncio y control remoto con un Panel de Pantalla Interactiva IDP-800.
P
0
0
6
3
-0
3
22
6
4
A
B
C
DECS-250
TO RS-422/RS-485
DB-37 HEMBRA
19
24
C
B
A
A
B
C
4000 ft
1219.2 m
máximo
DECS-250
RS485
R
t
t
R
R = Resistencia Terminal Opcional
120 ohms, típica
t
DECS-250
RS485
DECS-250
RS485
DECS-250N
Comunicación
