9440572990 Rev C 359

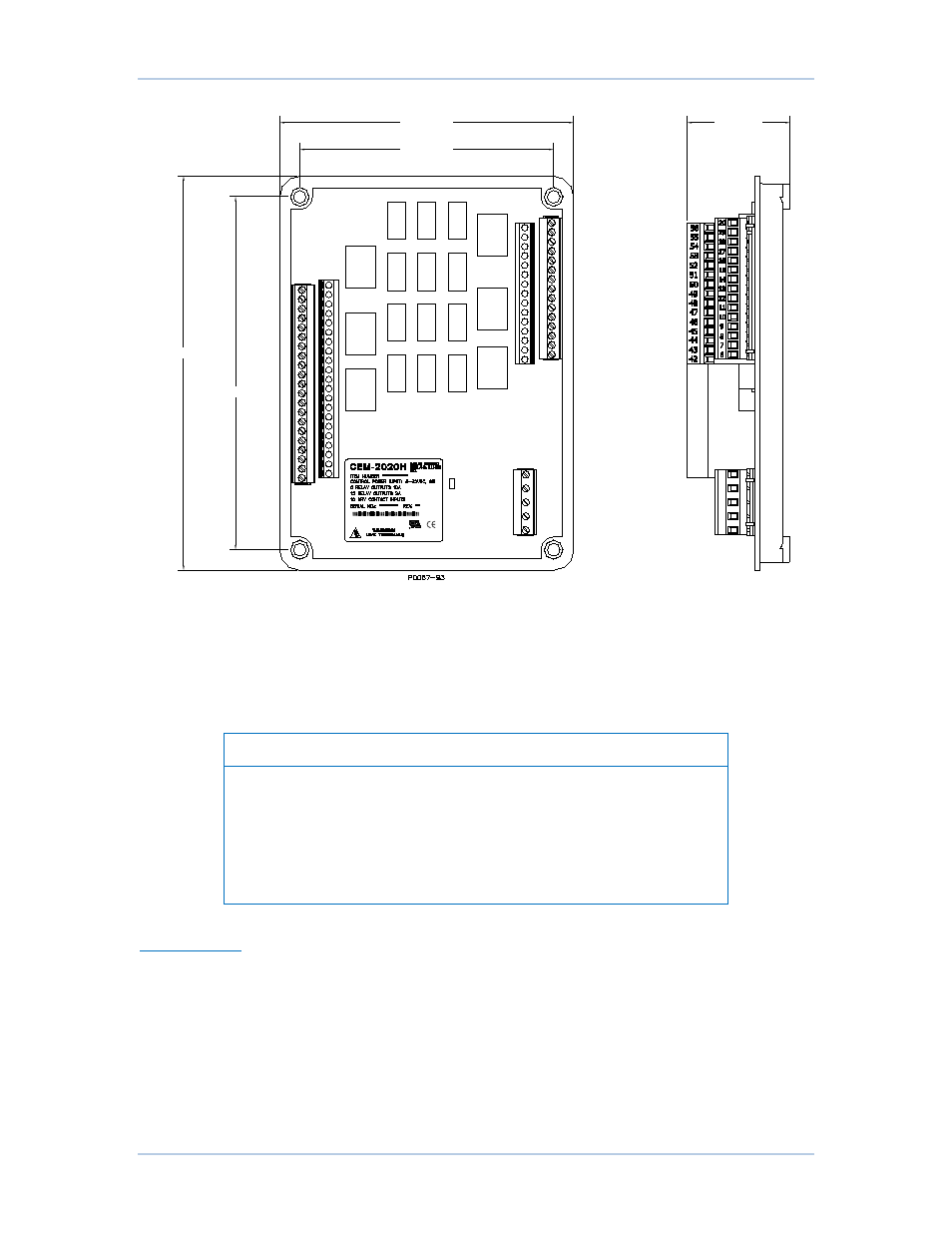

Figura 187. Dimensiones Generales del CEM-2020H
Conexiones
Las conexiones del Módulo de Expansión de Contacto dependen de la aplicación. Un cableado
incorrecto puede dañar el módulo.
Nota
La potencia de funcionamiento de la batería debe ser de la polaridad
correcta. Si bien la polaridad invertida no causará daño alguno, el
CEM-2020 no funcionará.
Asegurarse de que el CEM-2020 esté cableado a tierra con un cable
de cobre no menor a 12 AWG enganchado al terminal de tierra del
chasis en el módulo.
Terminaciones
La interfaz del terminal consiste en conectores enchufables con terminales de compresión atornillados.
Los conectores del CEM-2020 están hechos con un conector de 5 posiciones, dos conectores de
18 posiciones y dos conectores de 24 posiciones con terminales de compresión atornillados.
Estos conectores se enchufan a los cabezales en el CEM-2020. Los conectores y cabezales
tienen bordes en forma de cola de milano que aseguran una correcta orientación del conector.
Además, los conectores y cabezales tienen características únicas que garantizan que los
conectores solo se conecten con los cabezales correctos.
Los conectores y cabezales pueden incluir conductores recubiertos de estaño o de oro. Los
conductores recubiertos de estaño se encuentran en una funda plástica negra mientras que los
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
DECS-250N Módulo de Expansión de Contacto
