342 9440572990 Rev C

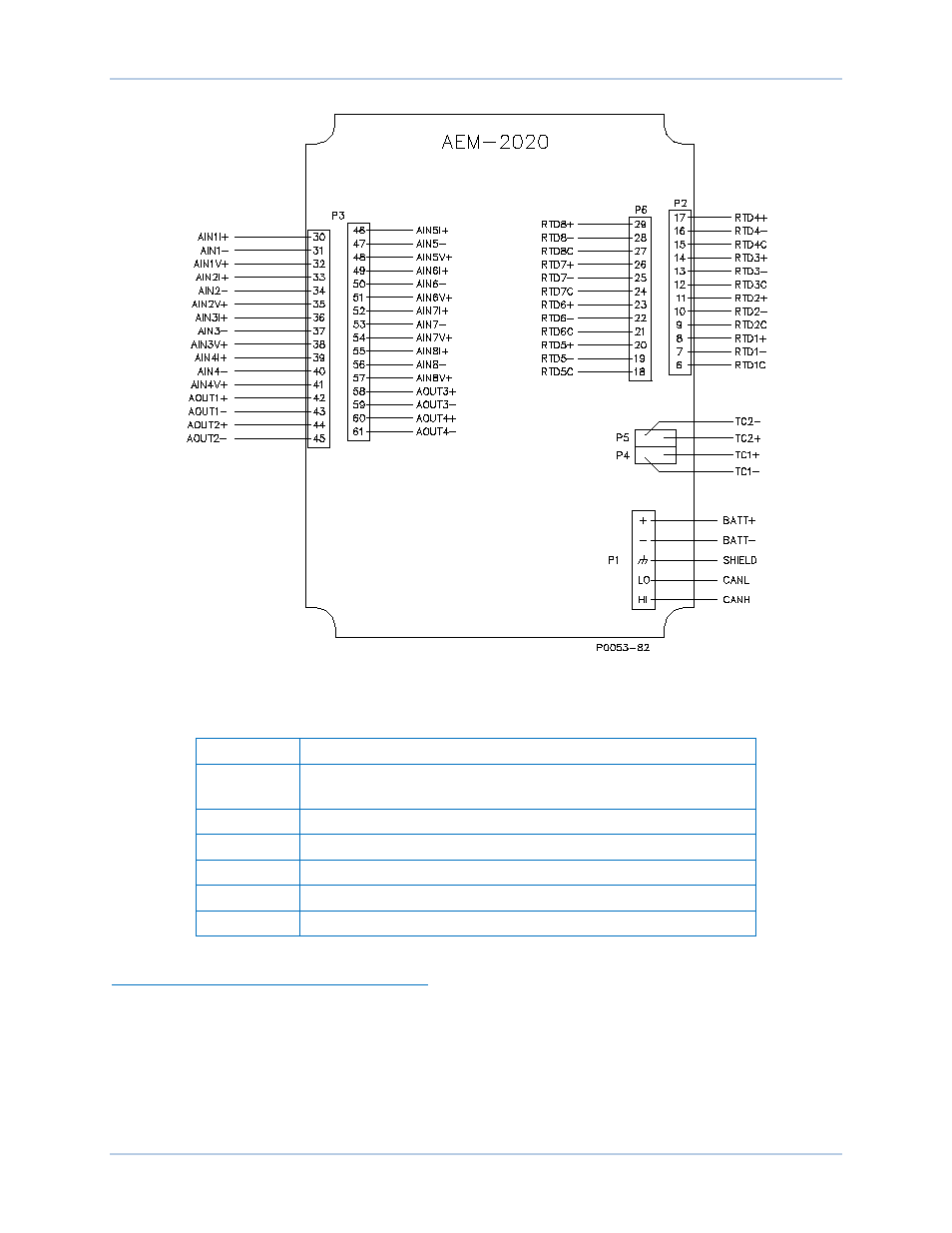

Figura 168. Terminales de Entrada y Salida
Tabla 37. Terminales de Entrada y Salida
Conector Descripción
P1
Potencia de Funcionamiento y CAN Bus
P2 Entradas 1 - 4 RTD
P3 Entradas Analógicas 1 - 8 y Salidas Analógicas 1 - 4
P4 Entrada Termopar 1
P5 Entrada Termopar 2
P6 Entradas 5 - 8 RTD
Conexiones de Entradas Analógicas Externas
Las conexiones de entrada de tensión se muestran en la Figura 169 y las conexiones de entrada de
corriente se muestran en la Figura 170. Cuando se usa la entrada de corriente, AIN V+ y AIN I+ deben
estar unidos.
Módulo de Expansión Analógico DECS-250N
