9440572990 Rev C 199
Modo de Prueba
El testeo de respuesta de frecuencia puede realizarse en modo Manual o Automático. En modo Manual,
se puede especificar una frecuencia única para obtener las respuestas de magnitud y fase
correspondientes. En modo Automático, BESTCOMSPlus
® barrerá el rango de frecuencias y obtendrá las
respuestas de magnitud y fase correspondientes.
Opciones de Modo de Prueba Manual
Las opciones de modo de testeo manual incluyen ajustes para seleccionar la frecuencia y magnitud de la
señal de prueba aplicada. Un ajuste de retardo de tiempo selecciona el tiempo tras el cual se computa la
respuesta de magnitud y fase correspondiente a la frecuencia especificada. Este retardo permite
establecer los transitorios antes de que se hagan los cálculos.

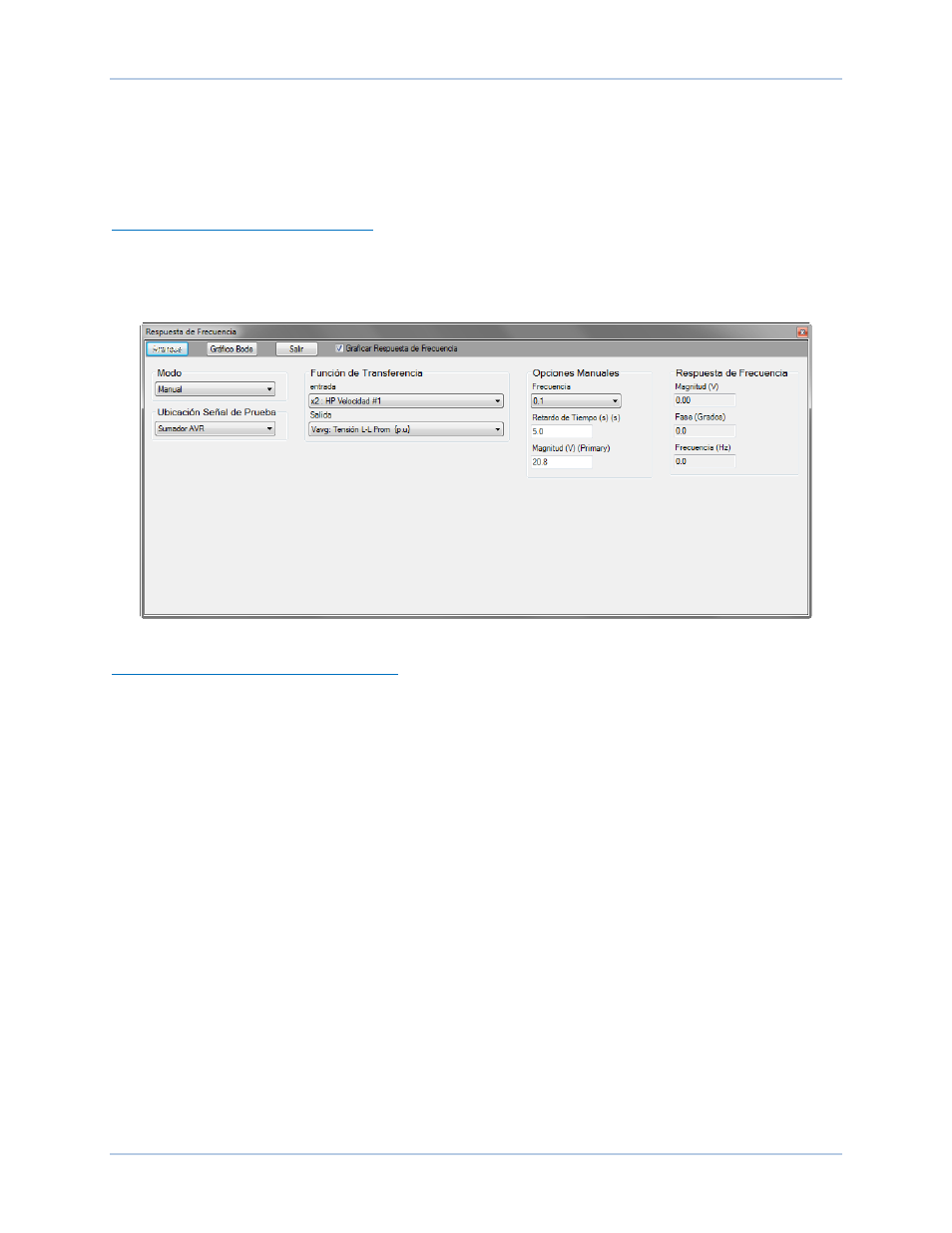

Figura 159. Pantalla Respuesta de Frecuencia
Opciones de Modo de Testeo Automático
Las opciones de modo de testeo automático incluyen ajustes para seleccionar la frecuencia mínima,
frecuencia máxima y magnitud de la onda senoidal que se aplica durante una prueba de respuesta de
frecuencia.
Gráfico Bode
Un gráfico Bode puede ser impreso, abierto y guardado en formato de gráfico (.gph).
Función de Transferencia
El punto en el circuito lógico del DECS-250N donde se inyecta una señal para el análisis de respuestas de
magnitud y fase es seleccionable. Los puntos de señal incluyen Frecuencia de Compensación PSS, Potencia
Eléctrica PSS, Suma AVR, Entrada PID AVR y entrada PID manual.
DECS-250N Testeo
