50 9440572990 Rev C
Protección del motor
El DECS-250N compara la potencia activa (kW) que ingresa en el motor con la potencia reactiva (kVar)
que se suministra. El funcionamiento de motores sincrónicos que extraen potencia reactiva del sistema
puede generar un sobrecalentamiento de piezas del rotor que normalmente no conducen corriente. La
Figura 34 muestra la respuesta de activación de 40Q.

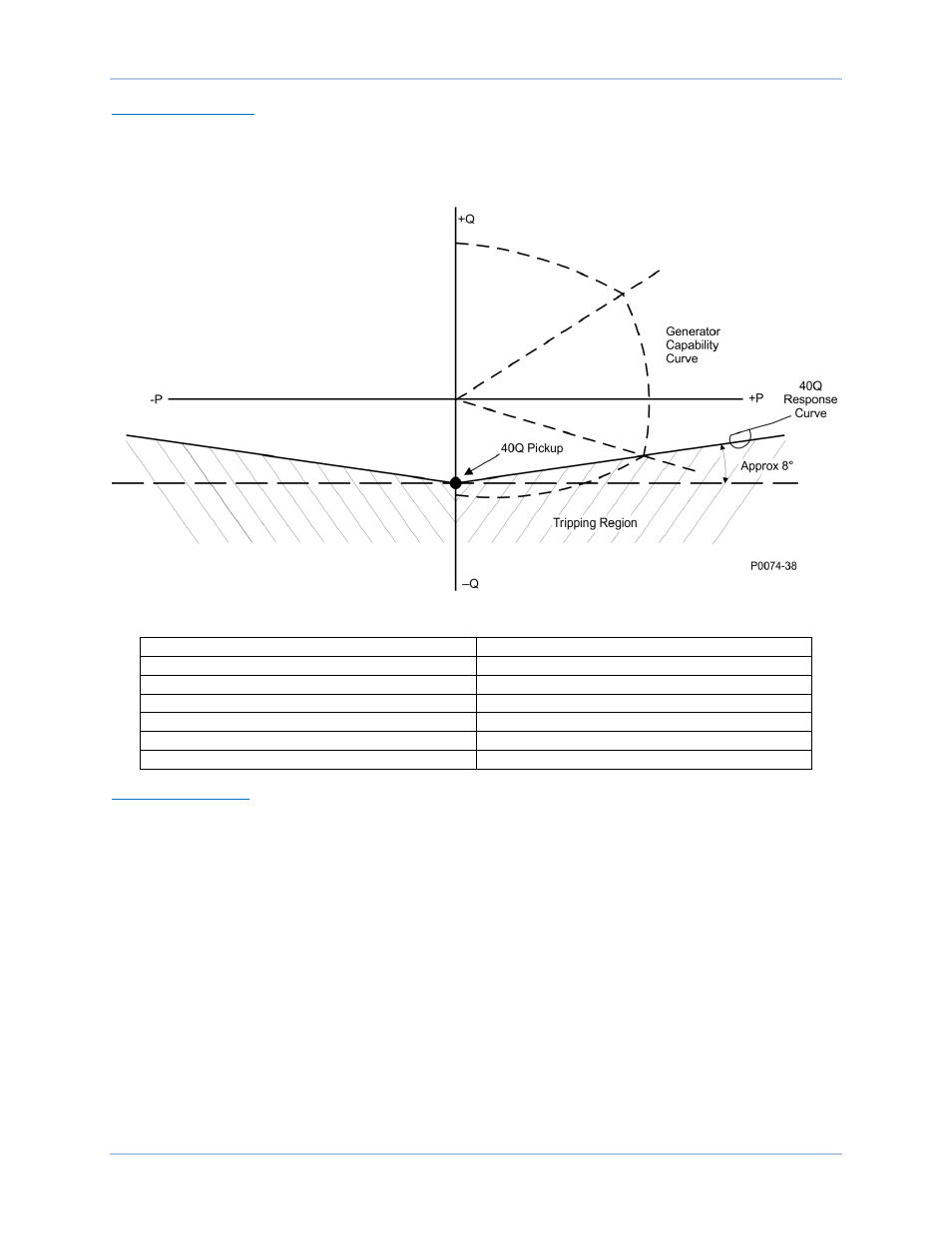

Figura 34. Curva de capacidad del generador frente a la respuesta de 40Q
+Q +Q
40Q Pickup Captación de 40Q
Tripping Region Región de disparo
Generator Capability Curve Curva de capacidad del generador
+P +P
40Q Response Curve Curva de respuesta de 40Q
Approx 8° Aprox. 8°
Captación y disparo
Se da una condición de pérdida de excitación cuando el nivel de VAr absorbidos supera el umbral de
pérdida de excitación (40Q) durante
A el transcurso del retardo de 40Q B . Con un ajuste de retardo de valor
cero (0), el elemento de pérdida de excitación es instantáneo, sin ningún retardo intencional. Si la
condición de captación desaparece antes de que se agote el retardo, el cronómetro y la captación se
restablecerán, no se realizará ninguna acción correctiva y el elemento estará preparado nuevamente
para responder ante cualquier otra condición de pérdida de excitación.
El umbral 40Q se expresa como un porcentaje del flujo de Var nominal de la máquina. La protección de
pérdida de excitación puede habilitarse o deshabilitarse
C sin alterar la activación ni los ajustes de tiempo
de retardo. Los ajustes de pérdida de excitación del BESTCOMSPlus ® se ilustran en la Figura 35.
Protección DECS-250N
