TNC 410, TNC 426, TNC 430 de HEIDENHAIN 39
4.1 Nocion
es básica
s
Sistema de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán referirse
generalmente respecto al sistema de coordenadas cartesianas. El

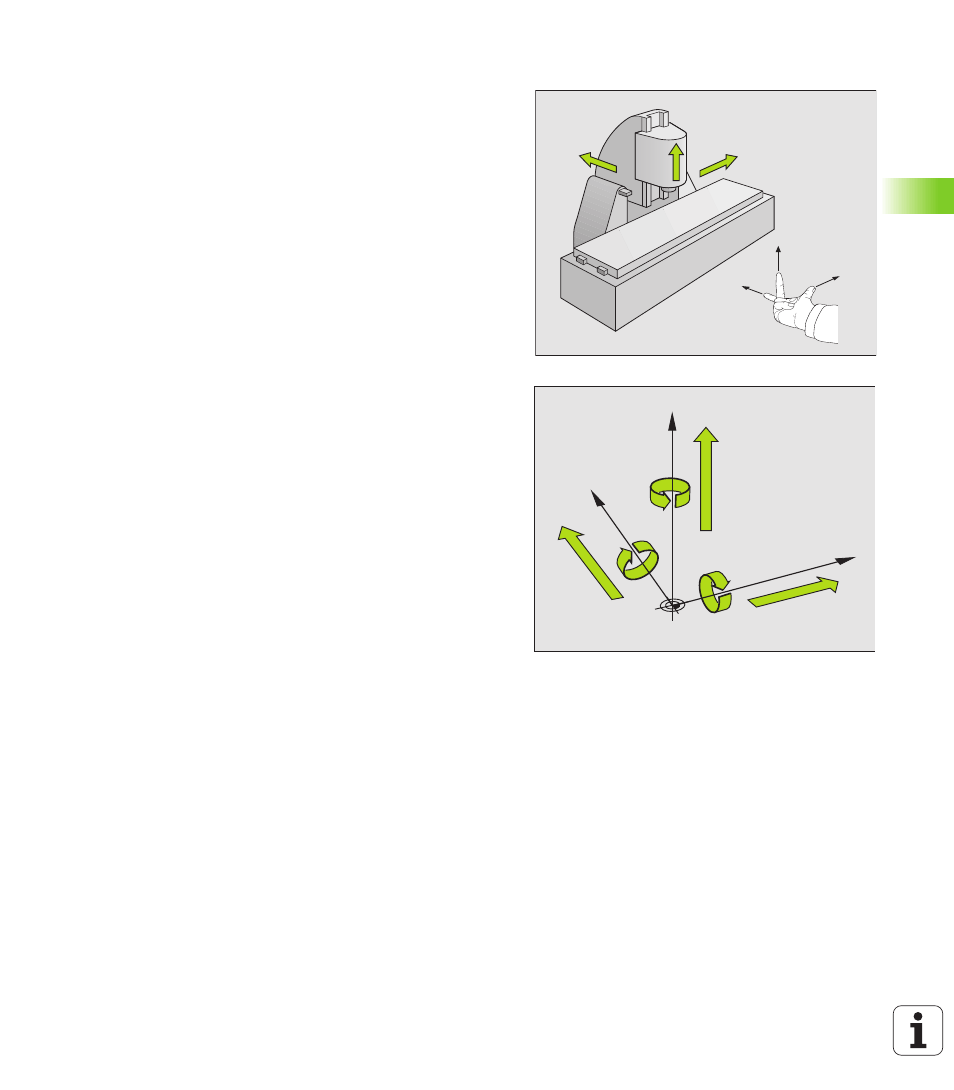

dibujo de la derecha indica como están asignados los ejes de la
máquina en el sistema de coordenadas cartesianas. La regla de los
tres dedos de la mano derecha sirve como orientación: Si el dedo del
medio indica en la dirección del eje de la herramienta desde la pieza
hacia la herramienta, está indicando la dirección Z+, el pulgar la
dirección X+ y el índice la dirección Y+.
El TNC 410 puede controlar un máximo de 4 ejes, el TNC 426 un
máximo de 5 ejes y el TNC 430 un máximo de 9 ejes. Además de los
ejes principales X, Y y Z existen ejes auxiliares paralelos U, V y W. Los
ejes giratorios se denominan A, B y C. En la figura de abajo a la derecha
se muestra la asignación de los ejes auxiliares o ejes giratorios con los
ejes principales.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
