26 2 Funcionamiento manual y ajuste
2.5 In
cli
n
ación
del p
lano
de mecanizad
o
(ex
c
ept
o
en el T
N
C
4
1
0)
2.5 Inclinación del plano de
mecanizado (excepto en el
TNC 410)
Aplicación y funcionamiento

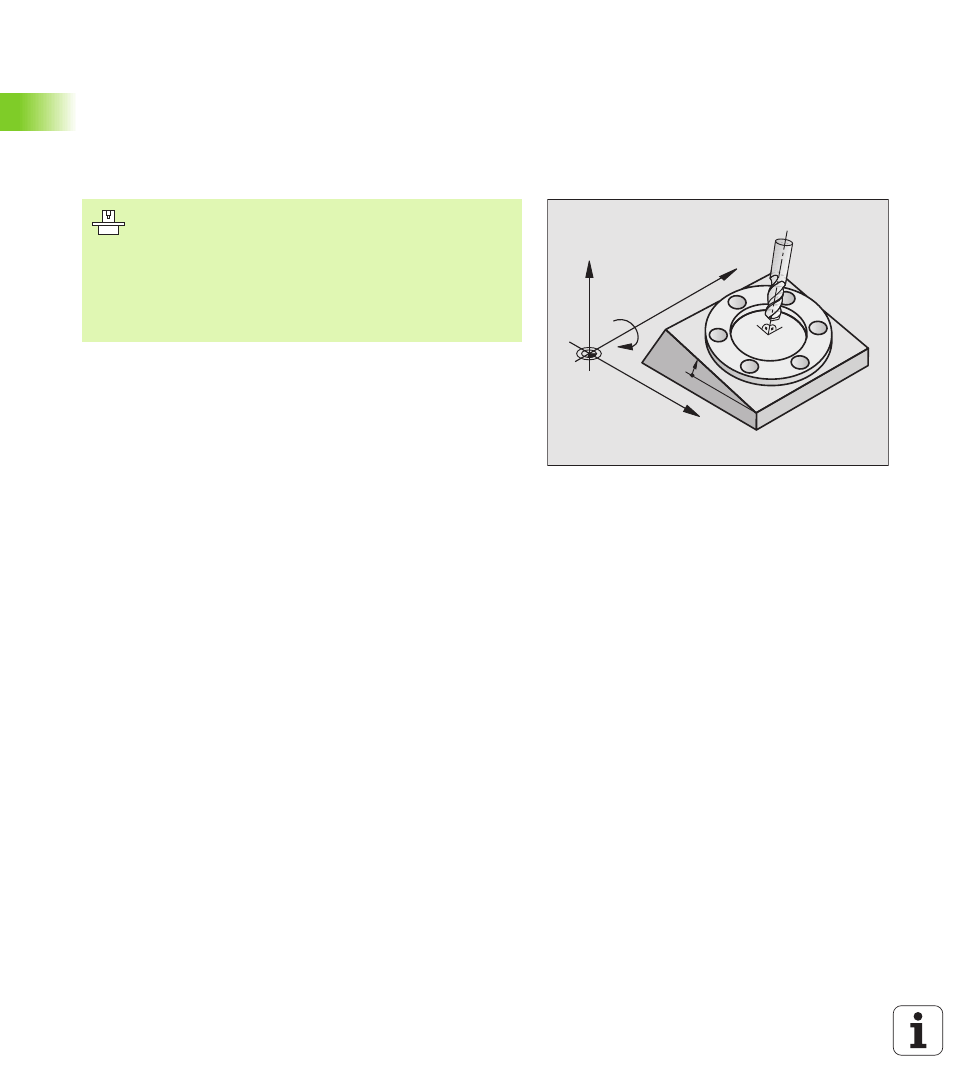

El TNC contempla la inclinación de planos de mecanizado en máquinas
herramienta con cabezales y mesas basculantes. Las aplicaciones
más normales son p.ej. taladros inclinados o contornos inclinados en
el espacio. En estos casos el plano de mecanizado se inclina alrededor
del punto cero activado. Como siempre el mecanizado se programa en
un plano principal (p.ej. el plano XY), pero se ejecuta en el plano
inclinado respecto al plano principal.
Existen dos modos de funcionamiento para la inclinación del plano de
mecanizado:
n
Inclinación manual con la softkey 3D ROT en los modos de
funcionamiento Manual y Volante electrónico, véase „Activación de
la inclinación manual”, página 29
n
Inclinación automática, ciclo G80 PLANO INCLINADO en el programa de
mecanizado (véase „PLANO DE MECANIZADO (ciclo G80, excepto
TNC 410)” en página 309)
Las funciones del TNC para la „inclinación del plano de mecanizado“
son transformación de coordenadas. Para ello el plano de mecanizado
siempre está perpendicular a la dirección del eje de la hta.
Básicamente, en la inclinación del plano de mecanizado, el TNC
distingue dos tipos de máquinas:
n
Máquina con mesa basculante
n
Deberá colocarse la pieza mediante el correspondiente
posicionamiento de la mesa basculante, p.ej. con una frase G0, en
la posición de mecanizado deseada.
n
La situación del eje transformado de la herramienta no se
modifica en relación al sistema de coordenadas fijo de la máquina.
Cuando se gira la mesa – es decir la pieza – p.ej. 90°, el sistema
de coordenadas no se gira. Si en el modo de funcionamiento
Manual se pulsa la tecla Z+, la herramienta se desplaza en la
dirección Z+.
n
Para el cálculo del sistema de coordenadas transformado, el TNC
sólo tiene en cuenta las desviaciones mecánicas de la
correspondiente mesa basculante – llamadas zonas de
„traslación“
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas
giratorias), el constructor de la máquina determina si el
TNC interpreta los ángulos programados en el ciclo como
coordenadas de los ejes giratorios o como componentes
angulares de un plano inclinado. Rogamos consulten el
manual de su máquina.
X
Z
Y
B
10°
